半柔性弧形耦合连接构件结构设计

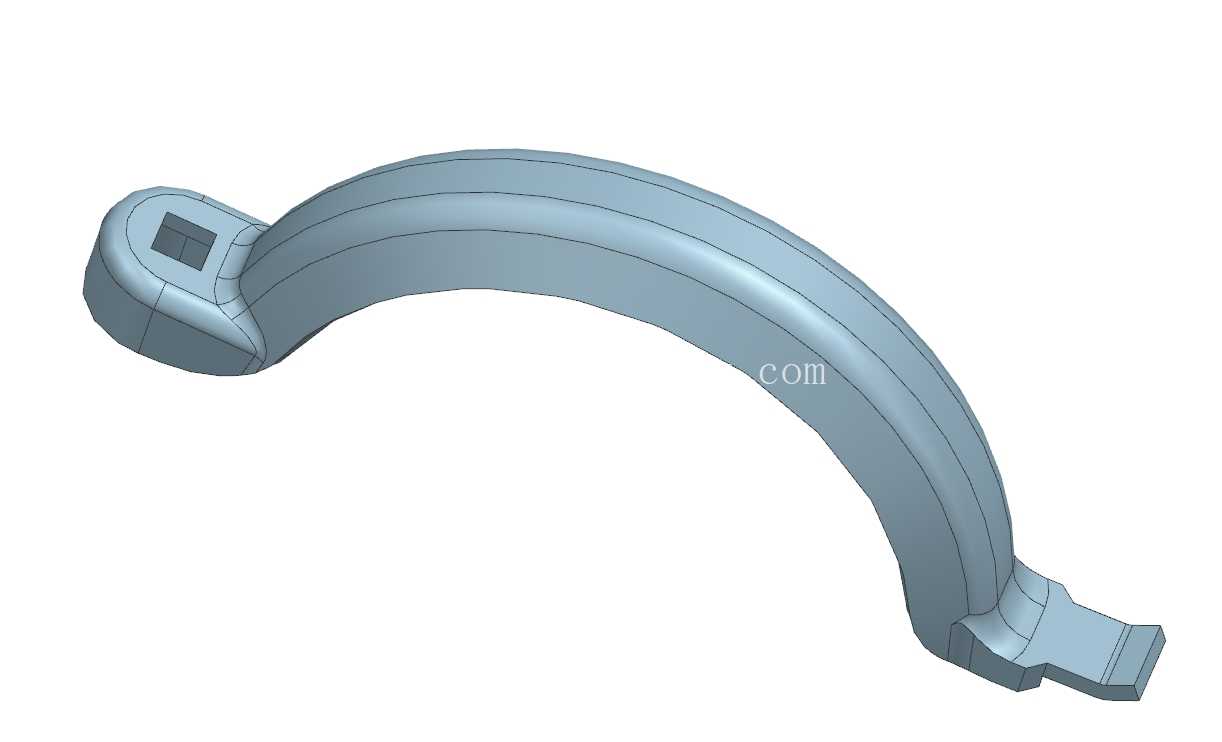

　　在中小功率传动系统的布局设计中，经常会遇到两轴端存在小范围径向偏移、角向偏斜的安装场景，这类场景下如果采用刚性联轴器，会在轴系运行过程中产生额外的附加载荷，加速轴承、密封件的磨损，严重时甚至会引发轴系疲劳断裂，而半柔性耦合构件正是针对这类工况开发的连接部件。这款弧形半柔性耦合件采用一体化弯弧结构设计，主体曲率半径为76.98毫米，整体轮廓沿圆弧方向平滑过渡，没有突兀的截面突变，从结构力学角度来看，这种连续的曲面构型能够让应力在传递过程中沿弧面均匀分散，避免局部应力集中导致的构件失效。两端的连接端头分别做了差异化的结构设计，一端为带方形定位槽的块状接头，方形槽能够在安装时与轴端的方形定位台配合，实现周向的扭矩传递限位，避免连接后出现相对打滑，同时块状端头的端面做了圆角过渡处理，能够减少安装过程中对配合件表面的刮擦损伤；另一端为带卡位台阶的扁状接头，台阶结构能够在轴向安装到位后形成限位，防止运行过程中出现轴向窜动，扁状结构也适配对应安装座的狭槽接口，安装时无需额外加工复杂的定位结构，直接卡入即可完成初步定位。从实际应用场景来看，这类半柔性耦合件常被用在小型通讯设备的内部传动链路、小型精密仪器的动力传递环节，以及部分对安装空间有严格限制的紧凑型传动机构中，这类场景往往没有足够的空间安装大型挠性联轴器，同时轴系对中精度无法做到完全零偏差，半柔性的弧形结构能够通过自身的微量弹性变形，补偿两轴之间最大0.8毫米的径向偏移以及1.5度以内的角向偏斜，在传递额定扭矩的同时，吸收轴系运行过程中产生的微小振动，降低振动向相邻部件的传递效率，提升整套设备运行的平稳性。

　　在设计这款构件的三维模型时，首先需要确定核心的曲率参数，曲率半径的选择既要满足安装空间的边界要求，也要保证弧形段有足够的弹性变形量，半径过小会导致弧形段刚度过大，无法起到柔性补偿的作用，半径过大则会让构件整体占用空间超出安装边界，同时降低整体的结构强度，经过反复的受力仿真验证，76.98毫米的曲率半径能够在结构强度和柔性补偿能力之间取得最优平衡。截面设计上，主体弧形段采用等截面的类矩形构型，壁厚均匀，这种设计一方面便于后续的注塑或者压铸成型工艺实现，壁厚均匀能够避免成型过程中出现缩孔、翘曲等工艺缺陷，另一方面等截面结构的抗扭刚度一致性更好，扭矩传递过程中不会出现局部刚度突变导致的应力集中。

　　两端连接头的尺寸设计严格匹配对应配合件的安装公差，方形定位槽的尺寸公差控制在H7级别，既保证安装时能够顺利插入，又不会因为间隙过大导致传动过程中出现冲击，扁状接头的卡位台阶高度根据安装座的卡槽深度设计，预留0.1毫米的轴向间隙，避免温度变化导致热胀冷缩时出现卡滞。安装边界方面，这款耦合件整体沿弧向的展开长度适配常规小型传动机构的轴间距范围，安装时不需要对原有设备的轴系布局做大幅改动，只需要将两端接头分别与主动轴、从动轴的对应接口连接，不需要额外的紧固件辅助固定，依靠接头本身的定位结构即可实现可靠连接，大幅降低了现场安装的操作难度。

　　在实际选型过程中，需要注意这款耦合件的额定扭矩适用范围，它更适合传递中小扭矩的精密传动场景，不适合大功率重载传动工况，因为弧形半柔性结构的抗扭承载能力有一定上限，超过额定扭矩后弧形段会出现过大的扭转变形，甚至发生永久塑性变形，导致连接失效。另外，构件的材料选择上，如果用于有一定耐腐蚀要求的场景，可以选用工程塑料一体注塑成型，如果用于传递扭矩稍大的场景，可以选用锌合金压铸成型，不同材料的成型工艺在三维建模阶段都已经做了对应的拔模斜度设计，塑料件的拔模斜度设置为1.5度，金属压铸件的拔模斜度设置为1度，能够满足不同工艺的生产要求。从建模细节来看，所有的棱边都做了R0.5到R2不等的圆角处理，没有尖锐的棱角，既避免了安装过程中划伤操作人员，也减少了应力集中点，提升构件的疲劳寿命。弧形段的内外表面都做了平滑度处理，建模时曲率连续达到G2级别，不会出现曲面褶皱，后续生成工程图或者进行数控加工时，能够保证加工出来的表面顺滑无台阶。
