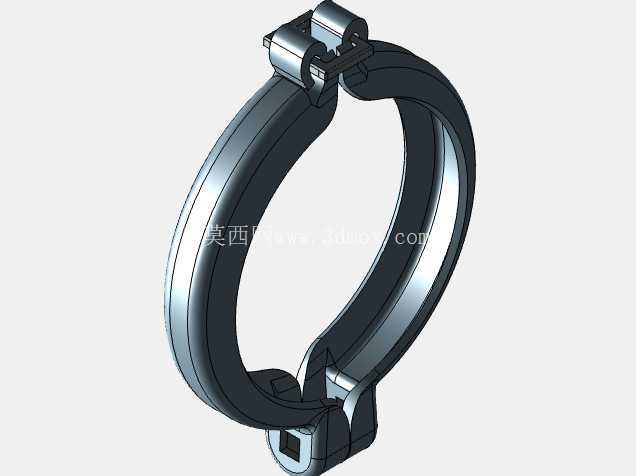

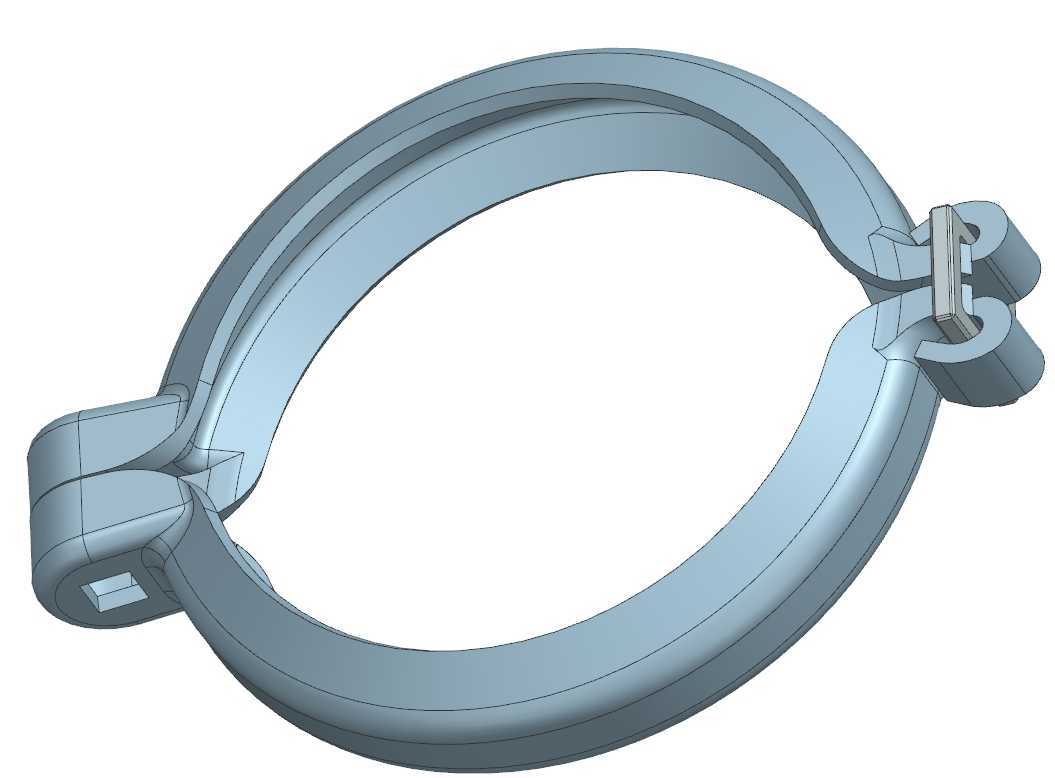

FLEXMASTER半联轴器快装卡箍组件结构

　　在流体输送管路与低压传动系统的现场运维场景里，这类快装卡箍式半联轴器组件的应用覆盖了食品加工管线、制药洁净管路、中小型设备传动端连接等多个领域，核心解决的是传统法兰连接拆装工序繁琐、对位要求高的痛点，尤其是在需要频繁拆洗、定期更换密封件的工况下，无需完全拆解两端轴件或管路，仅通过开合卡箍就能完成组件的拆装，大幅缩短设备停机维护的时间。从实际功能来看，这个组件同时承担了周向定心、轴向限位以及对接面预紧的作用，卡箍本体的环形内槽与对接端的凸缘配合，当锁紧结构闭合时，环形槽的斜面会对两侧对接凸缘施加均匀的轴向压紧力，保证对接面的密封件能被充分压缩，同时避免对接的两个半体出现径向错位，在传递小扭矩的场景下，这种抱紧式的连接结构还能抵消一定的轴系不对中量，降低两端轴承的附加载荷。

　　设计这类结构的时候，首先要考虑的是卡箍的开合行程与锁紧余量，卡箍的铰接端需要预留足够的转动间隙，保证卡箍能顺利张开到可以套入两侧凸缘的角度，同时锁紧端的楔形结构要能在闭合过程中逐步施加预紧力，不会出现锁止过松或者过死无法打开的情况；卡箍本体的截面形状做了等强度优化，在受力较大的锁紧端与铰接端位置适当增加了壁厚，环形主体部分则采用了均匀的圆弧过渡，避免应力集中导致的长期使用变形，内槽的斜面角度经过反复校核，既要保证压紧时的力传导效率，又要避免角度过小导致锁紧后出现自锁无法拆卸的问题。从安装边界来看，这个卡箍的适配半径为76.98mm，对应的对接凸缘外径需要与卡箍内槽的尺寸匹配，安装时不需要额外的定位工装，只需要将两个对接半体的端面对齐，把张开的卡箍套在凸缘外侧，压下锁紧结构即可完成固定，整个安装过程不需要使用大型工具，单人即可操作；卡箍铰接端的销轴孔做了耐磨处理，长期反复开合也不会出现孔位磨损导致的配合间隙过大问题，锁紧端的卡扣结构设计了防松脱的卡位，在设备运行产生振动的工况下，不会因为振动导致卡扣自行松脱。

　　在管路应用场景中，这类卡箍配合对应的密封垫圈，可以承受一定的管路内压，相比传统的螺栓法兰连接，零件数量更少，没有散落的螺栓螺母需要收纳，尤其适合高空作业、狭小空间内的设备安装维护；在传动端应用时，半联轴器的对接面可以加工对应的咬合齿形，通过卡箍的预紧力让两个半联轴器的齿面紧密贴合，传递额定扭矩，同时允许一定的轴向窜动与角度偏差，补偿轴系的安装误差。建模过程中需要重点关注卡箍环形部分的曲率连续性，保证内槽与对接凸缘的配合面完全贴合，铰接端的转动副要预留合理的配合间隙，既不能过紧导致转动卡滞，也不能过松导致卡箍闭合后出现径向晃动；锁紧端的楔形配合面要做相切过渡，避免闭合过程中出现尖锐棱角的刮擦，同时保证锁紧力能沿着环形结构均匀传导到整个圆周方向，不会出现局部压紧力不足导致的泄漏或者传动打滑问题。

　　这类结构的失效形式通常集中在铰接端的销轴磨损、锁紧端的卡扣塑性变形两个位置，所以在设计时铰接端的销轴采用了更高强度的材质，卡箍本体的材质则兼顾了韧性与强度，既能承受锁紧时的弯曲应力，又能在一定的变形范围内恢复形状，不会因为偶尔的过压锁紧出现永久变形。实际选型时，除了匹配对接件的外径尺寸，还要根据工作场景的压力、扭矩参数确认卡箍的壁厚与锁紧结构的强度，在洁净工况下使用时，卡箍的外表面要做抛光处理，避免积尘积料，在腐蚀工况下则要选用对应的耐腐蚀材质，保证组件的使用寿命。
