DN100规格DIN11851标准螺纹活接管路接头

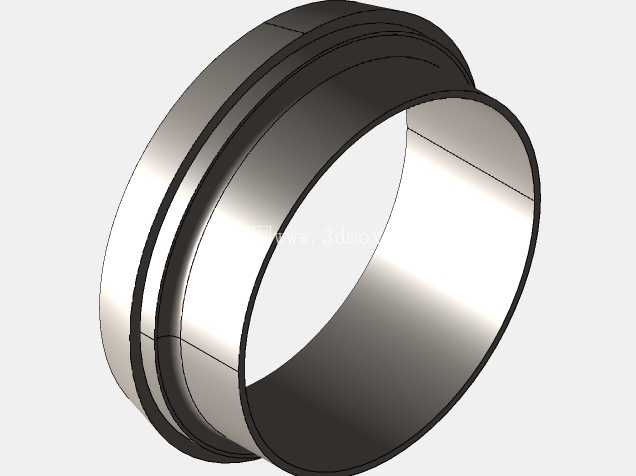

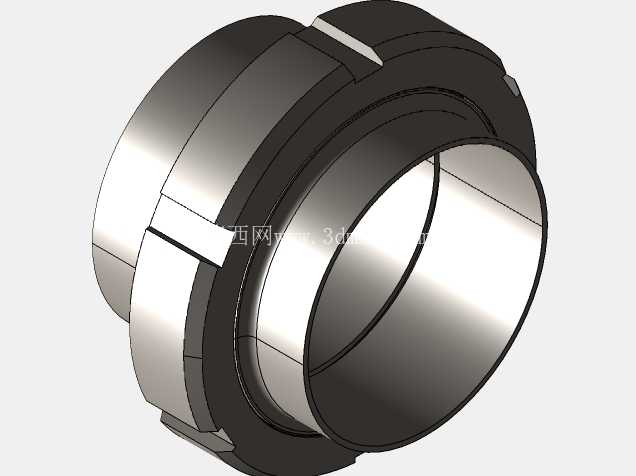

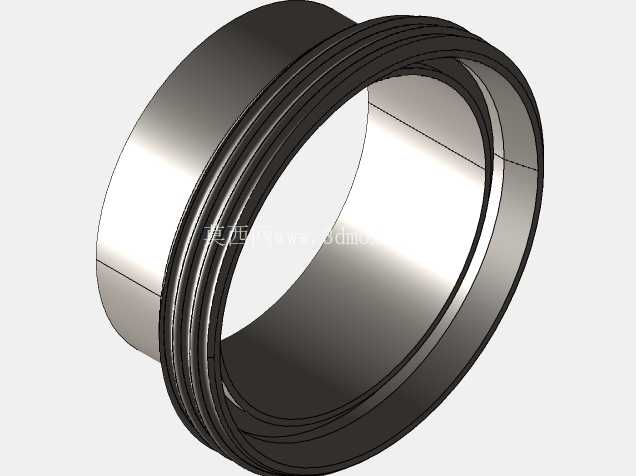

在食品饮料、生物制药、精细化工这类对管路卫生等级、拆装便捷性有较高要求的流体输送场景里，符合DIN11851标准的螺纹活接是应用频次极高的管路连接件，这类接头最初为乳制品输送管路设计，经过多年迭代已经覆盖了多数需要频繁拆洗、定期检查管路内部状态的低压流体输送工况。从结构上看，这款DN100规格的接头采用了三件套组合式设计，包含焊接接管、锁紧螺母、密封配合面三个核心部分，两个对接的接管端分别焊接在待连接的管路端部，通过外侧的锁紧螺母旋合压紧，就能实现两段管路的可靠密封连接，不需要在管路端部加工外螺纹，大幅降低了现场管路施工的焊接与加工难度。

设计这类接头的时候，首先要考虑的是密封可靠性与拆装效率的平衡，传统的法兰连接需要紧固多组螺栓，拆装一次耗时较长，而普通的螺纹直接连接在管路固定后很难对准旋合，还容易在螺纹处积存介质残留，不符合卫生级管路的清洗要求。这款活接的结构刚好规避了这些问题：接管与管路焊接的一端采用和管路等通径的设计，内部没有突兀的变径台阶，介质流经的时候不会产生滞留死角，配合对应的密封垫圈可以实现无死角密封，满足CIP在线清洗的工艺要求；外侧的锁紧螺母和接管之间留有足够的配合间隙，对接的时候只需要将两个接管的密封面对齐，旋紧外侧的螺母即可完成连接，不需要转动两端的固定管路，在狭小的设备安装空间里操作优势非常明显。

从安装边界来看，DN100规格的这款接头适配公称通径100mm的流体管路，接管的焊接端外径和对应规格的不锈钢卫生管外径匹配，现场焊接的时候只需要将接管插入管路端部对齐焊口，做氩弧焊满焊之后打磨焊道即可，不需要额外做变径转接。锁紧螺母的外径尺寸控制在合理范围内，安装时预留的扳手操作空间不需要过大，在管路排布密集的生产车间里，不需要为接头拆装预留过大的操作空位，能有效提升管路排布的空间利用率。接头的轴向总长度在满足螺纹啮合长度、密封面压缩量要求的前提下做了优化，不会因为接头长度过长导致管路支撑点间距过大出现管路挠度超标的问题。

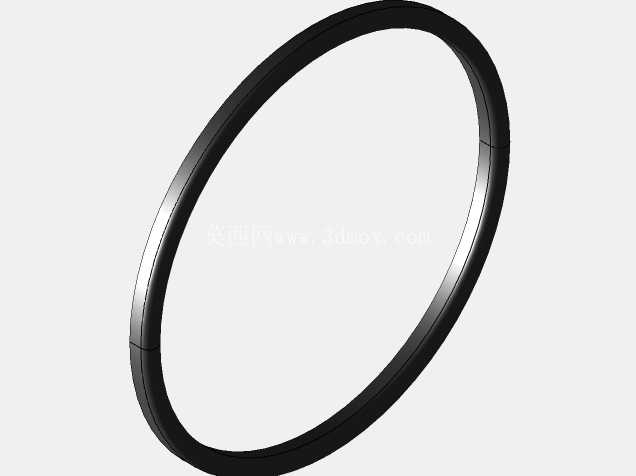

在实际工况应用中，这类接头除了常规的水、药液、乳制品等流体输送，还能适配一定温度范围内的CIP清洗液、蒸汽消杀工况，密封面的结构设计可以兼容三元乙丙、硅橡胶、氟橡胶等不同材质的密封垫圈，选型人员可以根据实际输送的介质特性、工作温度范围更换对应的密封件，不需要更换接头本体，大幅降低了后期运维的配件成本。和其他标准的卫生级接头相比，DIN11851标准的活接锁紧螺纹的螺距更大，旋合速度更快，在需要频繁拆装的生产班次切换、管路定期检查场景下，操作人员不需要花费过多时间在接头拆装环节，能有效减少设备停机维护的时间。

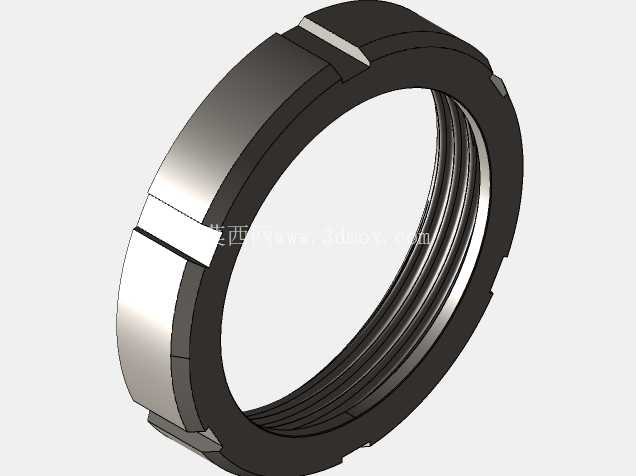

建模过程中需要特别注意几个配合尺寸的公差控制：首先是两个接管密封面的平面度与同轴度，要是密封面存在倾斜或者不同心的问题，锁紧之后密封垫圈的压缩量不均匀，很容易出现介质渗漏的问题；其次是锁紧螺母和接管配合台肩的间隙，间隙过大会导致锁紧时密封面错位，间隙过小则会导致螺母滑动卡滞，拆装的时候出现卡涩问题；另外接管内部的流道要和焊接的管路内壁保持齐平，焊接端的坡口角度要符合现场氩弧焊的施工要求，避免现场焊接时出现焊瘤凸入流道内部，影响介质输送或者造成介质残留。很多新手建模的时候容易忽略锁紧螺母的让位槽结构，实际上螺母上的开槽是为了适配专用勾头扳手，在大规格接头上手动拧紧力不足的时候，可以用勾头扳手辅助锁紧，保证密封面的压缩量足够，避免工作压力下出现渗漏。

这类接头在管路系统里虽然只是小型的连接配件，但它的结构合理性直接影响整套管路系统的运行稳定性，尤其是在卫生要求高的工况里，接头处的残留很容易导致微生物滋生，影响产品质量，所以在设计建模的时候每一处过渡圆角、每一个配合尺寸都要严格对应标准要求，不能随意更改结构比例，否则加工出来的配件和现有标准管路配件无法互换，会给现场安装和后期维护带来不必要的麻烦。
