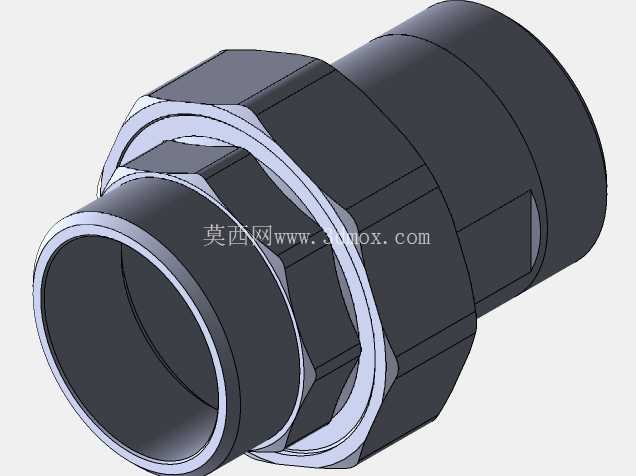

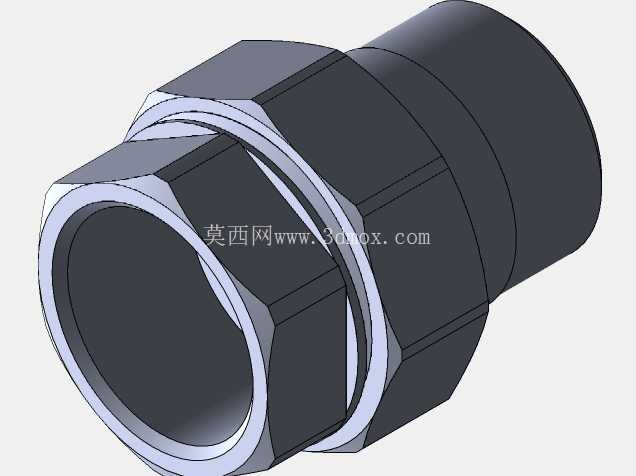

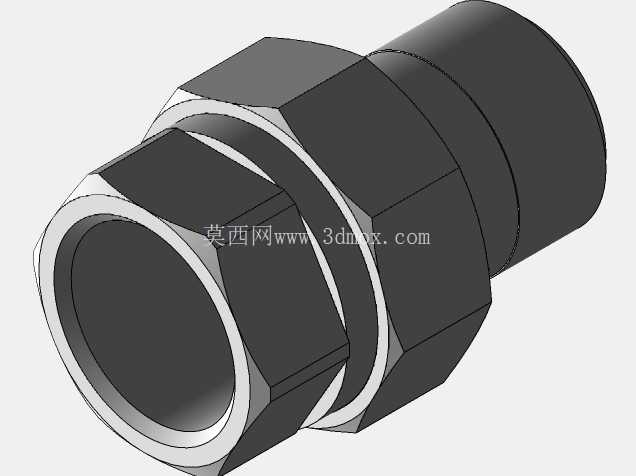

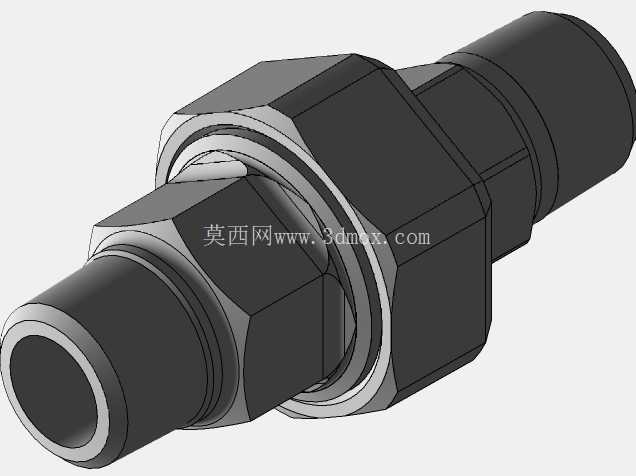

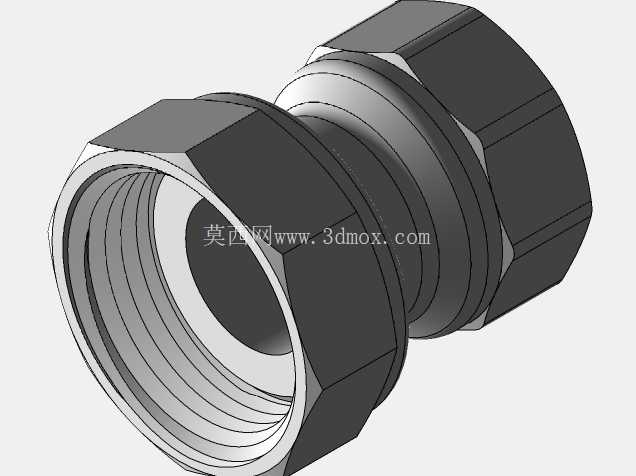

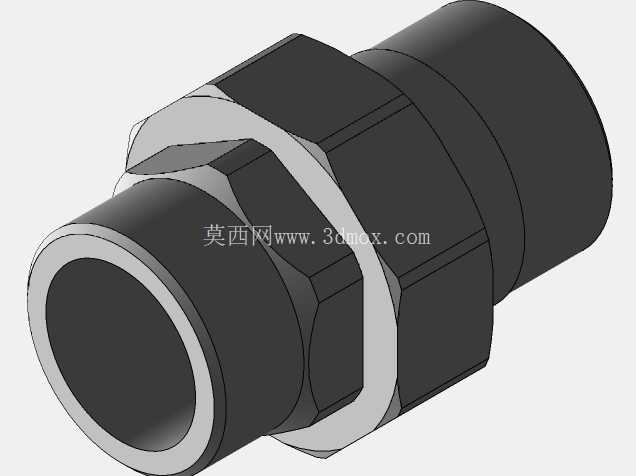

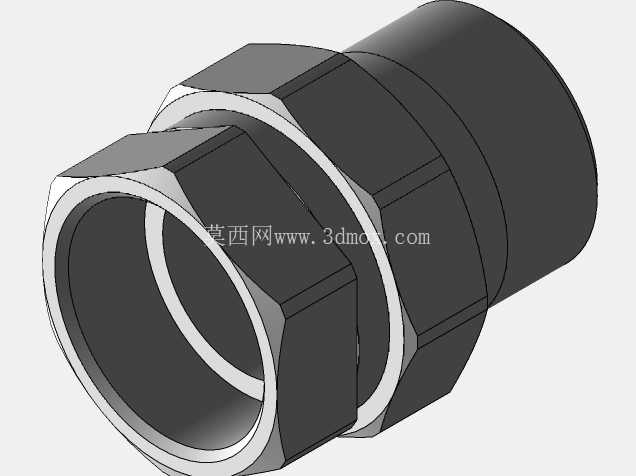

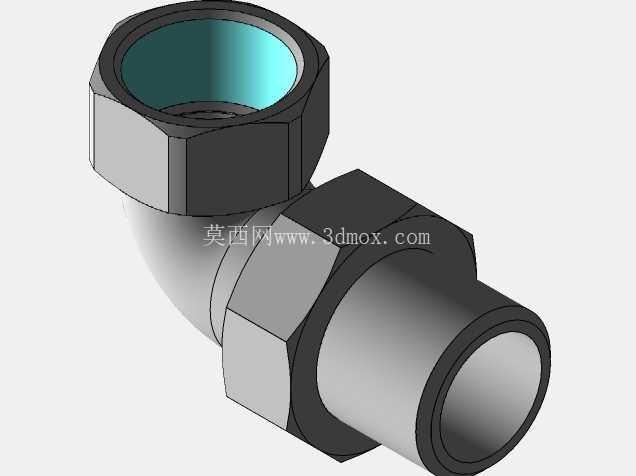

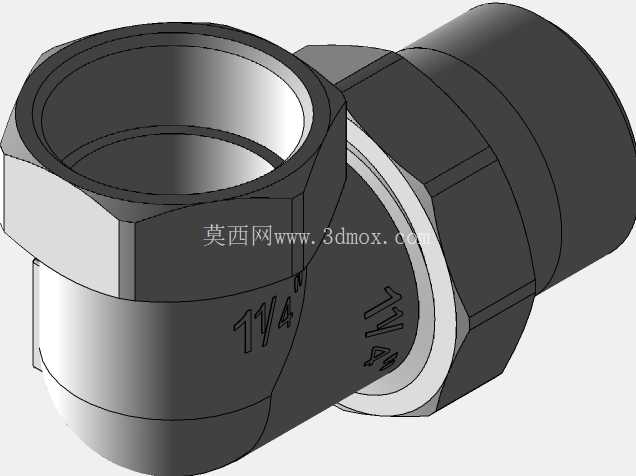

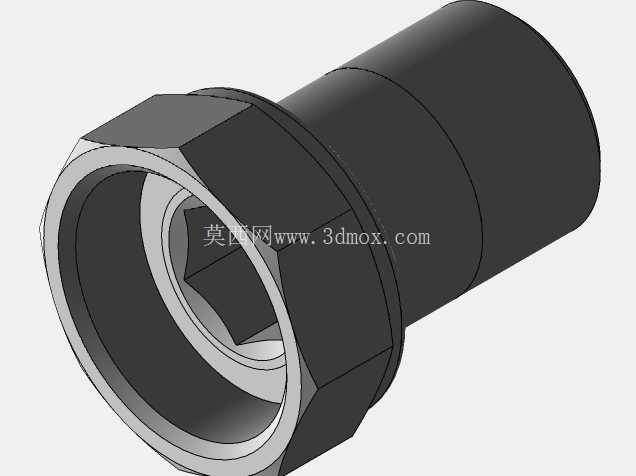

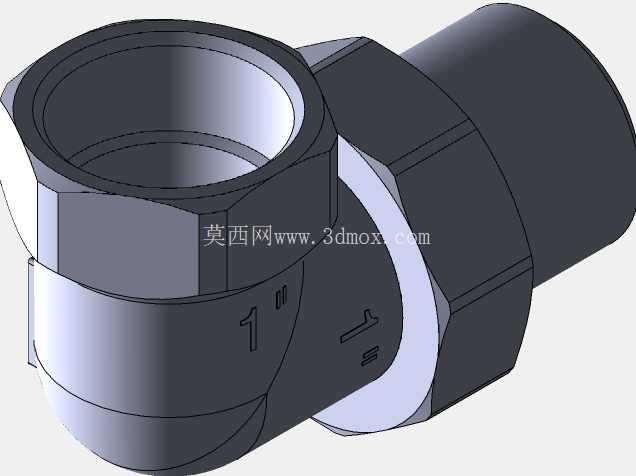

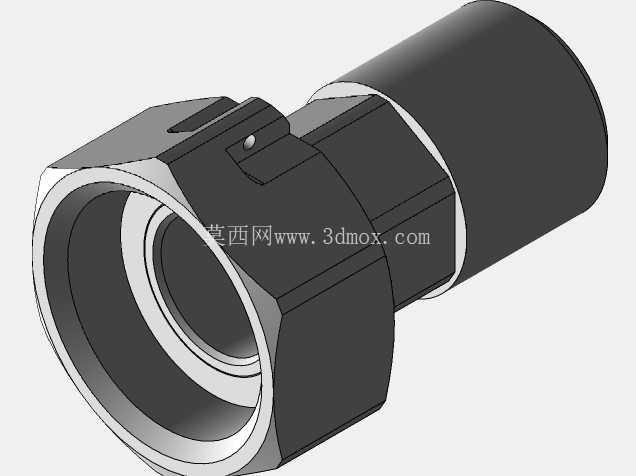

Valtec外螺纹活接式管道接头结构

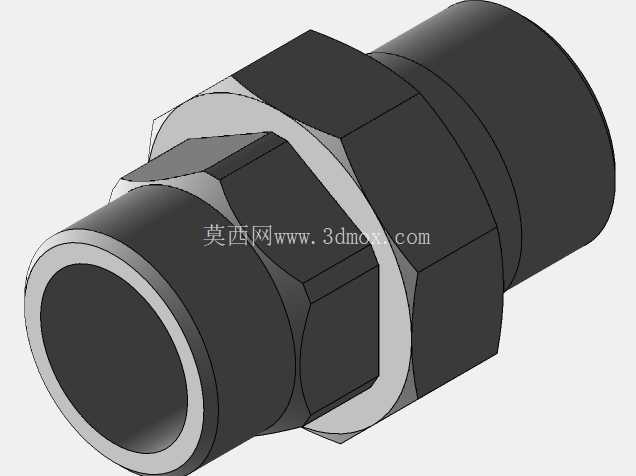

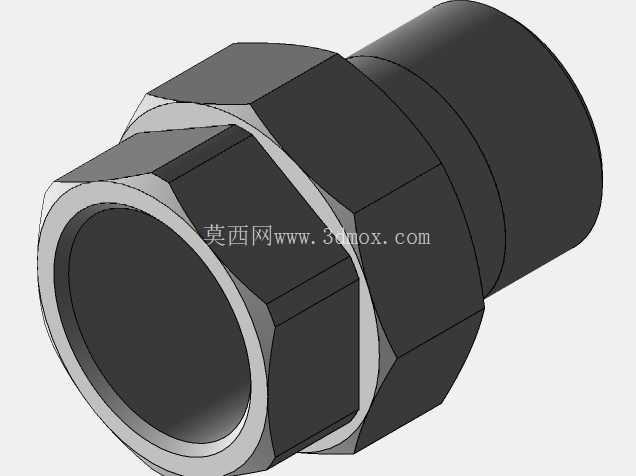

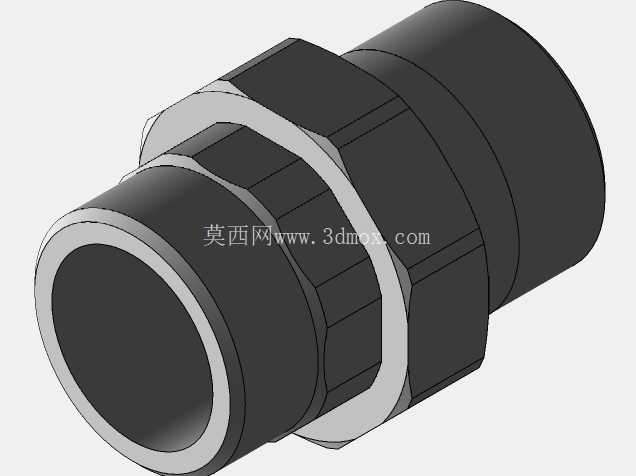

　　这类螺纹活接接头是民用给排水、暖通管路系统里极为常用的连接件，日常在户内冷热水管路改造、暖气片接驳、小型水处理设备进出水口连接场景中随处可见，核心作用是在不需要大范围转动两端已固定管路的前提下，实现两段管路的快速对接与拆卸，避免传统螺纹直连安装时必须扭转整段管路的麻烦，大幅降低狭小管井、贴墙管路场景下的施工难度。从结构设计来看，接头整体分为三个核心组成部分：一端为外螺纹直通本体，另一端为内螺纹压合套，中间搭配锁紧螺母与密封垫片，三个部件同轴装配后，通过旋转锁紧螺母即可将两端管路沿轴向压紧密封，不需要转动两端的连接管段，这也是这类接头被俗称为“活接”的核心原因。

　　设计时首先要考虑的是螺纹配合的公差控制，外螺纹端采用标准管螺纹规格，牙型角55度，螺纹中径公差严格控制在密封管螺纹的标准公差带内，保证与对应内螺纹管件旋合时，依靠螺纹牙型的过盈配合就能实现初步密封，不需要额外缠绕过多生料带也能达到管路承压要求。中间的密封垫片槽设计在接头本体的端面上，槽深与垫片压缩量经过匹配计算，当锁紧螺母旋紧到额定扭矩时，垫片被压缩的厚度刚好处于密封材料的最佳变形区间，既不会因为压缩量过大导致垫片被挤入管路流道造成通径缩径，也不会因为压缩量不足导致接触面出现渗漏间隙。锁紧螺母的外形采用对称六方结构，对边尺寸匹配常规活动扳手、管钳的夹持范围，施工时不需要专用工具就能完成锁紧操作，六方的棱角处做了小尺寸倒角，避免施工时扳手滑脱划伤操作人员，也能减少电镀或表面处理时的锐角挂液问题。接头的内部流道做了等通径设计，内壁没有突兀的台阶或缩径结构，流体通过时的局部阻力损失远小于普通内外丝直接头，在供暖系统中使用时，不会因为接头处的流道突变造成水流噪音，也能减少杂质在接头位置的沉积堵塞概率。

　　从安装边界来看，这类接头的轴向总长度比同规格的普通直接头略长，预留了锁紧螺母的旋合行程空间，安装时需要在两段管路之间预留对应的安装间隙，不能将两端管路顶死，否则锁紧螺母无法正常旋合压紧；接头的最大外径出现在锁紧螺母的六方位置，布置管路时需要预留足够的扳手操作空间，尤其是在管井内密集排布管路时，要提前核算相邻管路的中心距，避免扳手无法卡入锁紧螺母的六方面。接头两端的螺纹同轴度是设计时的核心控制项，加工时需要一次装夹完成本体端的螺纹与密封面加工，保证两端管路对接后不会出现偏斜，避免长期使用过程中因为管路应力集中导致接头开裂或密封失效。

　　在实际选型应用中，这类接头的承压能力与本体材质、密封垫片材质直接相关，常规工程塑料材质的版本多用于常压冷热水管路，金属材质的版本可用于高压供暖或工业低压流体管路，密封垫片可根据输送介质的不同更换为丁腈橡胶、三元乙丙橡胶或聚四氟乙烯材质，适配不同温度、不同腐蚀特性的流体输送需求。建模过程中需要重点还原三个部件的装配关系，尤其是锁紧螺母与本体之间的间隙配合、密封垫片的压缩状态，不能将三个部件建为一个整体，要还原实际产品可拆分的结构特性，螺纹部分的建模要符合标准管螺纹的牙型参数，不能简化为普通圆柱面，否则后续做装配干涉检查、工程图导出时会出现参数错误。接头的外表面做了哑光防滑处理，部分位置的加强筋结构不是为了外观装饰，而是为了提升接头本体的抗扭强度，在旋紧螺纹时不会因为扳手夹持力过大导致本体开裂，这些细节在建模时都需要准确还原，不能为了简化模型省略这些结构特征。
