长半径90度工业流体输送弯头结构

在工业流体输送管路系统中，弯头是改变管路方向的核心承压连接件，这款长半径90度弯头的曲率半径为1.5倍公称通径，相比短半径弯头，其介质流动阻力更小，冲刷磨损速率更低，适用于中高压、高流速的流体输送场景，常见于石油化工工艺管线、市政给排水主干管、工业循环水系统、暖通空调输配管网、食品级流体输送管路等多个工程领域。

从实际使用场景来看，长半径弯头多用于管路转向处流速稳定、不允许出现明显压降的管段，比如泵出口的转向管段，若采用短半径弯头，介质转向时的局部阻力会增大泵的输出负载，长期运行会提升能耗，而长半径结构的流道过渡平缓，介质在转向过程中不会形成明显的涡流区，一方面能降低管路运行的噪音，另一方面也能减少介质中固体颗粒对管壁的冲刷，尤其适合输送含少量固体杂质的流体、高粘度流体的管路系统。

这款弯头的设计严格遵循管路连接件的通用设计规范，两端采用标准对接接口，可直接与同公称通径的管道、法兰、阀门等部件进行组对连接，接口处的壁厚满足对应压力等级的强度要求，在建模过程中，对弯管段的壁厚做了均匀过渡处理，避免弯制过程中出现外侧壁厚减薄过量、内侧壁厚堆料的问题，实际生产中无论是采用无缝钢管热弯成型，还是采用铸造、锻制工艺成型，该结构都能满足工艺可行性要求，不会出现结构应力集中的薄弱点。

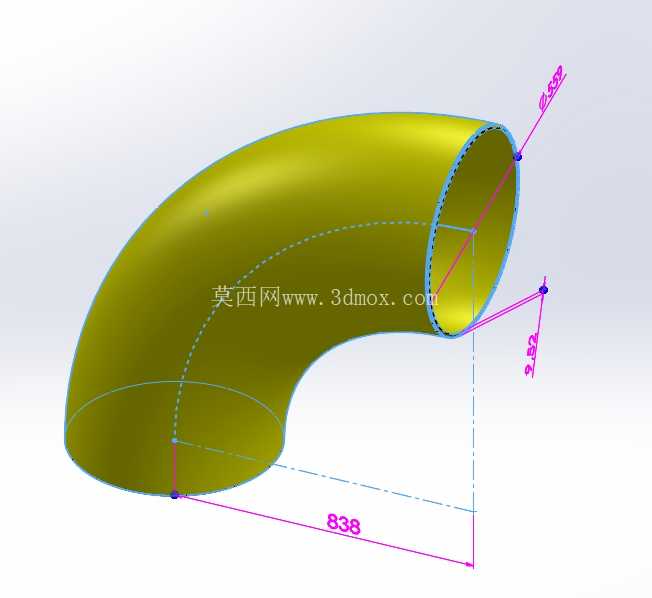

从尺寸边界来看，该弯头的中心至端面的尺寸为838，对应大规格长半径90度弯头的安装尺寸，接口外径为559，壁厚尺寸为9.52，安装时需要预留的转向空间与同规格长半径弯头的安装空间完全匹配，管路设计人员在进行管线排布时，可直接调用该结构的三维模型进行空间干涉检查，无需重新绘制轮廓，能有效提升管路设计的效率。在管线综合排布过程中，弯头的安装尺寸直接决定了管廊的转向空间预留量，尤其是大管径的管路，若弯头尺寸建模错误，会导致现场安装时出现管线碰撞、接口错位的问题，这款模型的尺寸完全贴合实际工业产品的参数，两端接口的同轴度、弯管段的圆度都满足工程验收的公差要求，可直接用于施工交底、预制件加工的尺寸参考。

从结构特性来看，该弯头的流道内壁光滑过渡，没有明显的台阶或凸起，介质流经时的局部阻力系数稳定在0.3-0.4区间，远低于短半径弯头的阻力系数，在长距离输送管线中，每一处弯头的阻力降低都能减少整体管线的压降，进而降低输送泵的扬程选型要求，节约项目的初期设备投入与后期运行成本。同时，长半径结构的弯头在进行管路应力补偿时，能更好地吸收管路的热胀冷缩位移，减少管路接口处的应力集中，降低管路运行过程中出现拉裂、泄漏的风险。

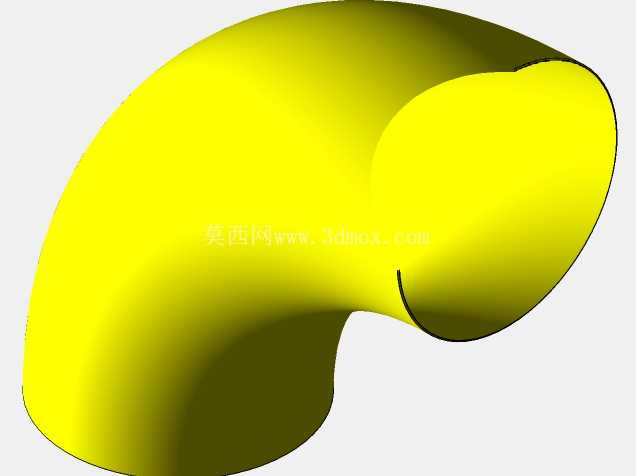

在三维建模过程中，该结构采用扫掠特征生成主体，先绘制弯头的中心轨迹线，确保曲率半径全程一致，再以接口处的截面轮廓沿轨迹线扫掠，之后对两端的接口端面做垂直于管道轴线的切削处理，保证接口与连接管道的贴合度，建模过程中对弯管段的内外壁做了等壁厚处理，完全匹配实际产品的加工成型逻辑，没有出现建模过程中常见的壁厚不均、曲面褶皱等问题，结构工程师在进行管路系统建模时，可直接将该模型装配到管线中，也可根据实际项目的压力等级调整壁厚参数，适配不同的工程需求。

在实际安装过程中，该弯头的两端可根据项目需求选择焊接、法兰连接、卡箍连接等多种连接方式，模型预留的接口尺寸完全匹配标准管道的外径，不管是用于无缝钢管的焊接连接，还是与法兰组对后进行法兰连接，都能保证接口的同轴度要求，避免安装时出现错边、偏角等问题，影响管路的密封性能。对于需要进行管路预制的项目，该模型的尺寸可直接导入加工设备，进行弯头的预制加工，减少现场测量、下料的工作量，提升管路安装的施工效率。
