工业圆管与方形空心型材结构设计

　　在工业设备框架搭建、输送线支撑、防护栏制作以及各类非标设备的结构件设计中，空心型材是应用频次极高的基础构件，不同截面的型材适配不同的受力场景与安装需求，本次涉及的圆管与多规格方形空心型材，覆盖了多数常规工业结构搭建的选型范围。从实际工程应用来看，圆形截面空心管的抗扭性能表现突出，在需要承受周向载荷、或是作为旋转轴类的防护套、流体输送的辅助通道路径时，圆管的截面受力均匀性远优于同截面积的方形型材，比如设备旁的走线防护套、小型物料的溜槽支撑、旋转机构的外围护圈，都会优先选用圆管作为基础构件，其圆弧外壁不存在应力集中的直角棱边，在人员易触碰的防护场景下也能降低磕碰伤害风险。而方形空心型材的优势在于平面贴合度高，安装面加工难度低，不管是和板材拼接、还是和其他型材通过角件连接，方形截面的四个平直外壁都能提供稳定的安装基准，不需要额外做弧面适配的加工工序，在设备框架的主梁、支撑腿、工作台的边框搭建中，方管的装配效率比圆管高出不少，尤其是需要在型材表面安装导轨、钣金护板、电气安装板的时候，方管的平面可以直接钻孔攻丝，或是采用标准的型材连接件快速固定，不需要额外制作弧形转接件。

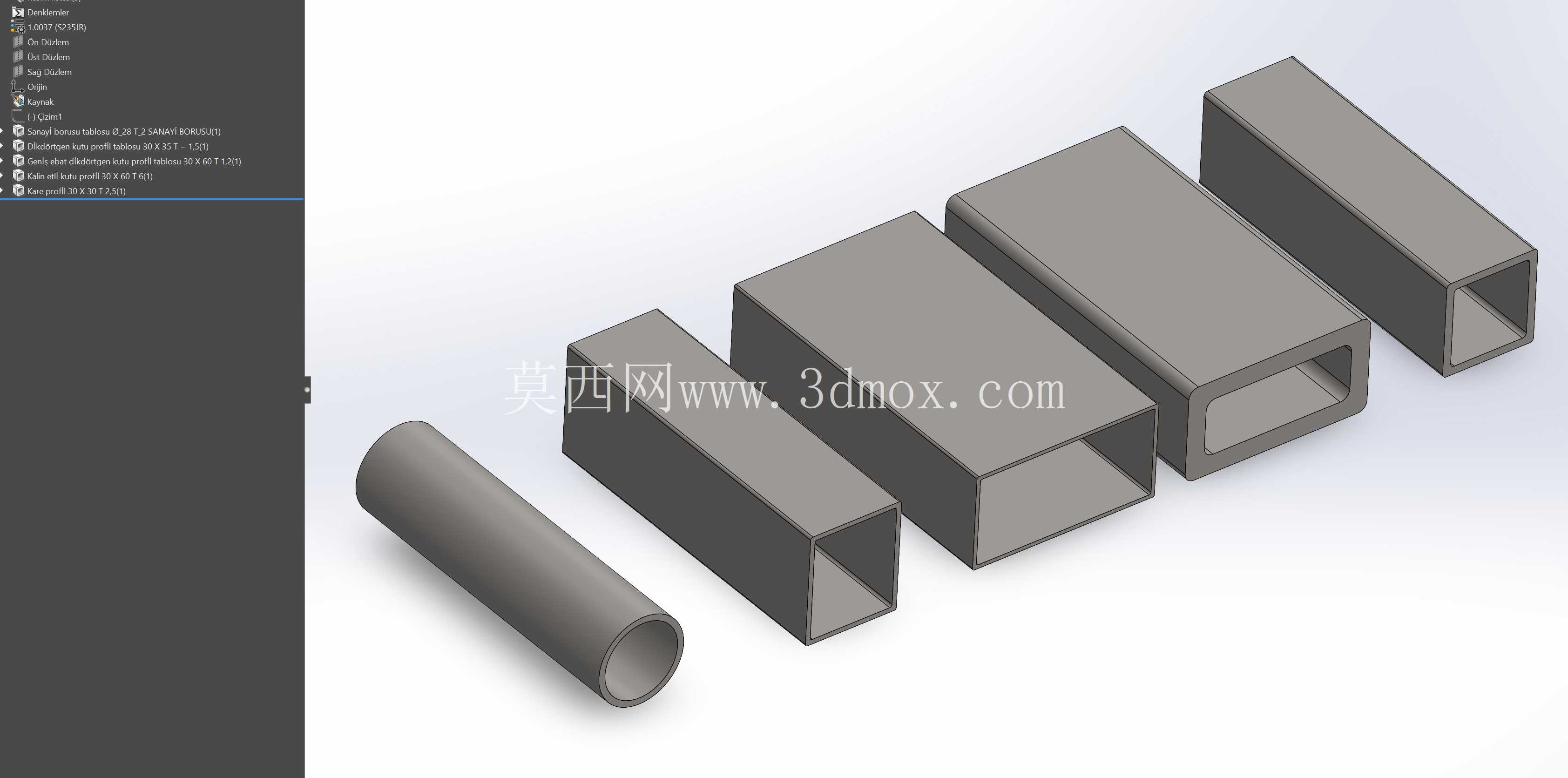

　　本次设计的系列型材包含了不同壁厚、不同截面边长的方管规格，以及对应常规通径的圆管，在设计阶段就考虑了不同受力场景下的选型匹配：比如作为设备主支撑梁的大截面方管，壁厚预留了足够的余量，能够承受上部设备的静载荷与运行过程中的动载荷，避免长期使用后出现挠度变形；而作为辅助支撑、护边的小截面方管，在保证结构刚性的前提下适当调整壁厚，控制整体构件的重量，降低设备整体的负载。圆管的尺寸设计则匹配了常规工业走线的线束直径范围，同时也适配常用的管夹安装标准，不需要单独定制固定件就能完成现场装配。从安装边界来看，所有型材的端面都做了统一的公差适配，不管是和端盖焊接、还是和法兰盘拼接，端面的平面度公差控制在常规焊接与装配的允许范围内，现场施工时不需要额外做端面铣平的工序，不同规格方管的截面边长采用了等差递进的尺寸序列，在做阶梯式结构搭建时，小规格型材可以直接嵌入大规格型材的内腔做伸缩式结构，比如设备的可调支撑脚、伸缩式防护挡边，都可以直接用这组型材实现快速装配，不需要额外定制转接套筒。

　　在焊接适配性上，型材的材质选用了常用的结构用钢材，适配常规的二保焊、氩弧焊工艺，焊接后的变形量控制在合理区间，焊后只需要简单打磨就能进行后续的表面喷涂处理；如果是采用螺栓连接的装配场景，型材的壁厚也满足常规自攻螺丝、机丝牙的攻丝深度要求，不需要在型材内部额外预埋螺母就能实现可靠连接。很多刚接触结构设计的工程师在选型时容易忽略型材的截面与安装场景的匹配，比如在需要平面安装的场景误用圆管，导致后续装配需要额外加工弧面垫块，既增加加工成本又降低装配效率，而在需要抗扭的场景误用小壁厚方管，长期运行后出现型材扭曲变形，影响设备精度。

　　这组型材的尺寸序列覆盖了从轻型防护结构到中型设备支撑的常用规格，在做三维布局时可以直接调用，根据不同的受力位置快速匹配合适的截面规格，不需要反复绘制型材截面草图，能够大幅缩短结构设计阶段的建模时间。另外在做型材的长度方向截断时，统一的截面尺寸也适配常规的型材切割机定位夹具，现场下料时不需要频繁调整夹具的夹持尺寸，批量下料的效率更高。对于需要做表面处理的场景，不管是喷塑、喷漆还是镀锌处理，这组型材的内外壁圆角设计都能减少处理液的残留，避免积液导致的表面处理缺陷，提升成品的外观质量与防腐性能。在做设备的模块化设计时，这组型材可以作为通用的结构基础件，不同模块之间的连接可以通过标准的角码、螺栓实现快速拼接，方便设备的拆装运输，尤其是大型非标设备需要分模块发货到现场组装的场景，统一规格的型材能够降低现场装配的难度，减少安装出错的概率。
