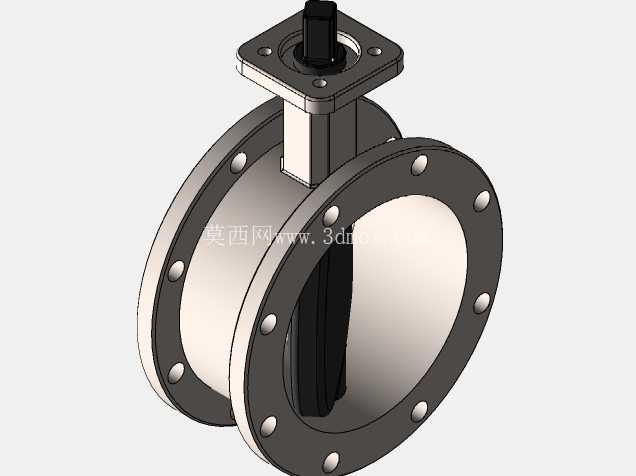

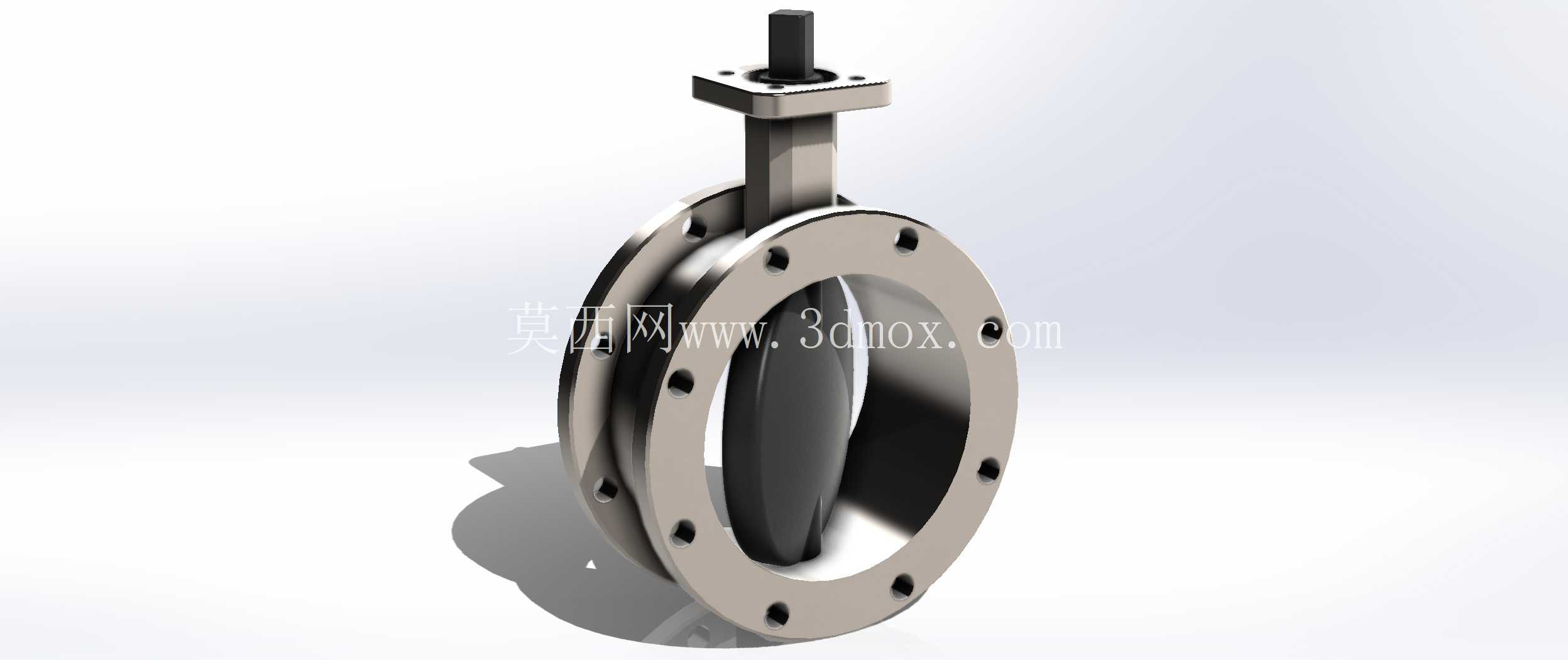

法兰式对夹蝶阀工业结构三维设计

在市政给排水、化工流体输送、暖通空调循环水、冶金工艺管路等场景中，蝶阀是应用占比极高的截断与调节类管路元件，这款法兰式对夹蝶阀的结构设计，完全围绕中低压管路的快速启闭、低流阻输送需求展开。从实际安装场景来看，这类蝶阀常被布置在管线空间受限的管段，相比同通径的闸阀、截止阀，其轴向安装尺寸更短，不需要预留过长的阀杆操作空间，尤其适合厂区管廊密集排布、设备进出口管路紧凑的工况。

设计过程中首先锚定的是密封可靠性与启闭扭矩的平衡，阀板采用流线型弧面结构，在全开状态下阀板与管路轴线平行，介质流经时的绕流阻力远小于传统平板式闸板，能有效降低管路输送过程中的压损，减少泵组的扬程损耗。阀板与阀杆的连接采用无销式嵌合结构，避免了传统销钉连接位置的介质冲蚀隐患，同时也消除了销钉剪切断裂导致阀板脱落的风险，适配含少量颗粒杂质的污水、循环水介质输送场景。

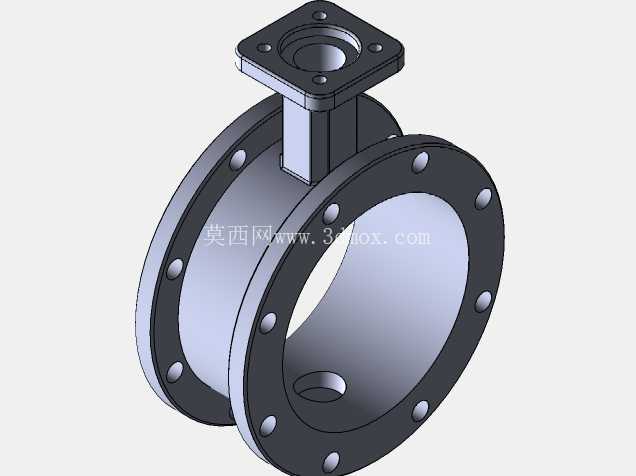

法兰连接端的螺栓孔排布严格遵循通用管路法兰的安装标准，孔位的位置度公差控制在0.2mm以内，保证现场安装时能够与两端管路法兰快速对位，不需要额外修配孔位。法兰密封面采用突面结构，适配常规非金属垫片、金属缠绕垫片的安装要求，密封面的平面度公差控制在0.1mm/100mm范围内，避免安装后出现局部渗漏。阀杆穿过阀体的位置设置了多级填料密封结构，填料压盖采用可调式设计，在长期运行出现填料磨损泄漏时，不需要拆解阀门整体，仅通过紧固压盖螺栓即可补偿密封预紧力，大幅降低现场运维的工作量。

从安装边界来看，这款蝶阀的顶部阀杆驱动端预留了标准的执行器安装接口，既可以配套手柄进行手动启闭，也可以直接加装气动、电动执行机构实现远程自动控制，接口尺寸适配通用的多回转执行器安装标准，不需要额外加工过渡连接法兰。阀门的整体外形轮廓做了倒角处理，避免安装过程中尖锐边角划伤施工人员，阀体外部的加强筋布置在法兰与阀体筒身的连接位置，在保证整体结构强度的前提下尽可能降低阀体自重，相比同压力等级的传统铸钢蝶阀，重量能降低15%左右，减少管路支架的承重负荷。

在流道设计上，阀板的转轴中心做了偏心优化，当阀门关闭时，阀板密封圈能够与阀座密封面形成渐进式贴合，避免了传统同心蝶阀密封圈全程摩擦导致的快速磨损问题，有效延长密封件的使用寿命。阀座采用嵌入式安装结构，现场更换密封件时不需要将阀门从管路上拆解下来，仅需拆除阀板即可完成密封件的更换，大幅缩短检修停机时间。在实际选型适配中，这款蝶阀可适配清水、油品、弱腐蚀性介质等多种流体工况，通过更换阀板与阀座的材质，还可拓展应用到更高温度、更高腐蚀性的介质输送场景，结构的模块化设计为后续的材质适配预留了足够的调整空间。

建模过程中对所有运动部件做了干涉检查，阀板在0-90度启闭全程不会与阀体内壁、法兰端面发生碰撞，阀杆的转动间隙控制在合理范围内，既不会因为间隙过大出现阀板晃动，也不会因为间隙过小导致启闭卡涩。所有连接螺栓的位置都预留了足够的扳手操作空间，现场安装时不需要使用特殊工装，用常规开口扳手即可完成所有紧固件的装配作业。
