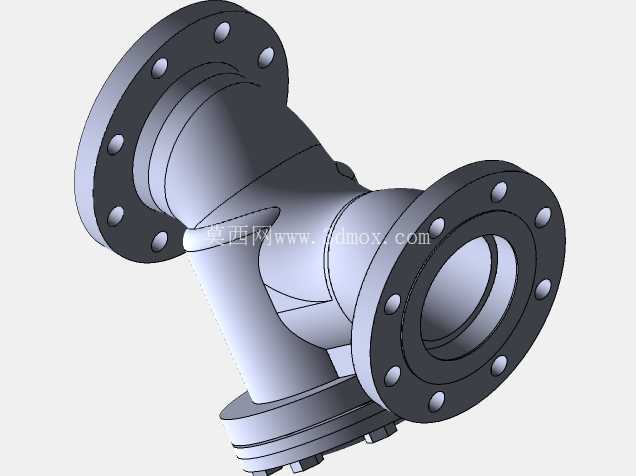

4英寸法兰连接Y型管路过滤构件

　　在工业流体输送管路系统中，这类Y型过滤构件是保障下游设备稳定运行的必备部件，常见于给排水管网、化工流体输送、暖通空调循环水、油气输送支路等场景，安装在泵、阀门、仪表等精密设备的上游侧，用来截留流体中携带的焊渣、铁锈、固体颗粒杂质，避免杂质进入设备造成流道卡涩、密封面划伤、叶轮磨损等故障，降低非计划停机的概率。从结构设计来看，该构件采用Y型斜置滤筒布局，相比直通式过滤结构，流体在经过滤层时的流向转折角度更小，局部流阻损失更低，同时斜向设置的滤腔可以容纳更多截留杂质，延长日常维护的清污周期，不需要频繁拆解检修。

　　两端采用标准法兰连接结构，适配4英寸公称通径的管路，法兰盘上的螺栓孔按照对应压力等级的标准均布，安装时只需与管路两端的配对法兰对齐，加装密封垫片后穿入螺栓按对角顺序紧固即可，不需要额外加工转接结构，现场安装的适配性较强，能够直接替换同通径同压力等级的同类型过滤构件。主体流道采用等径设计，不会在过滤段造成通径缩颈，避免局部流速骤升带来的冲蚀问题，滤筒采用多孔支撑结构搭配滤网的组合形式，既可以保证足够的通流面积，又能为滤网提供足够的结构支撑，避免流体压力差造成滤网变形破损。滤腔底部设置可拆卸的端盖结构，日常维护时不需要将整个构件从管路上拆解下来，只需打开底部端盖就可以取出滤筒进行冲洗或者更换，大幅降低现场运维的工作量。

　　建模过程中，首先确定主流道的中心轴线，按照4英寸通径的标准尺寸确定流道内径、法兰外径、螺栓孔分布圆直径等基础参数，再根据Y型结构的夹角确定滤腔的倾斜角度，保证滤筒安装后与流道的衔接处平滑过渡，避免出现台阶造成流场紊乱。法兰盘的密封面按照突面法兰的标准结构建模，螺栓孔的位置、数量、孔径都严格匹配对应压力等级的法兰规范，保证安装时的互换性。主体壳体的壁厚按照公称压力对应的强度要求设置，在流道转折处做圆弧过渡处理，降低应力集中系数，同时减少流体在转折处的涡流损失。滤筒部分单独建模，表面的过滤孔按照均匀排布的方式设置，保证各个区域的通流能力一致，底部端盖的连接结构设置了密封槽位，用来放置密封垫片，避免运行过程中出现介质泄漏。

　　从安装边界来看，该构件的整体长度、法兰端面到滤腔底部的垂直距离都按照标准管件的安装尺寸设计，在管路排布设计时可以直接调用该模型进行空间干涉检查，不需要额外预留过多的安装余量，滤腔底部预留的操作空间能够满足日常拆卸端盖、取出滤筒的操作需求，不需要额外抬高或者偏移管路位置。在实际选型应用中，这类Y型过滤构件的压力等级需要与所在管路的设计压力匹配，滤网的目数可以根据输送介质的清洁度要求、杂质粒径大小进行调整，比如在循环冷却水系统中可以选择目数稍低的滤网，避免压损过大影响循环流量，在仪表风、洁净流体管路中则可以选择更高目数的滤网，保证下游设备的介质清洁度要求。建模时所有的配合面都按照实际装配关系设置了对应的公差间隙，比如滤筒与壳体内腔的配合间隙、端盖与滤腔的密封配合尺寸，都符合实际机械加工的公差要求，模型可以直接用于工程出图、装配干涉校验、管路系统的虚拟排布，也可以作为流体仿真分析的基础模型，用来模拟不同流量下的压损情况、滤筒表面的流速分布，为实际选型提供数据支撑。
