外六角内外螺纹异径管道转接接头

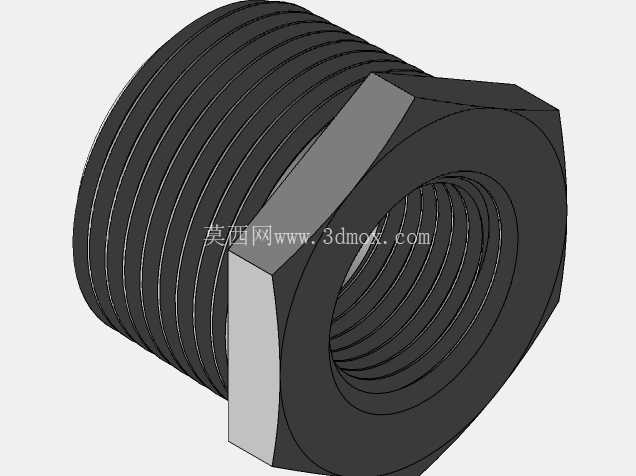

　　在流体输送管路的布设与改造场景中，不同通径、不同连接形式的管路对接一直是现场安装与设备集成阶段的常见需求，这类异径螺纹转接接头的应用覆盖了液压站油路布设、车间压缩空气管路改造、民用给排水管路转接、小型化工试验装置管路搭建等多个场景，是管路系统中实现通径切换、连接形式转换的核心基础零件。从结构设计来看，该接头采用外六角主体结构，外侧加工连续外螺纹用于旋入带有对应内螺纹的管路基座或设备接口，内侧加工连续内螺纹用于对接带有外螺纹的小管径管路，中间的六角台肩是安装时的受力部位，适配标准开口扳手、活动扳手的咬合尺寸，安装过程中无需额外定制工装，现场作业人员使用常规五金工具即可完成拧紧操作，能有效降低现场安装的工具适配成本。

　　设计阶段首先要明确螺纹副的配合公差，外螺纹与基座内螺纹的配合需符合普通螺纹公差标准，保证旋合过程顺畅无卡滞，同时拧紧后螺纹副的接触面积足够，在额定工作压力下不会出现介质渗漏；内侧内螺纹与对接小管的外螺纹配合同样要控制公差范围，避免因配合过松导致密封失效，或是配合过紧造成螺纹咬死、后续拆卸维护困难。六角台肩的厚度设计需要兼顾受力强度与安装空间，台肩过薄会导致拧紧时受力变形，甚至出现六角棱边崩损的情况，台肩过厚则会占用过多轴向安装空间，在紧凑布设的管路系统中容易与周边管路、结构件产生干涉。

　　接头的轴向总长度需要匹配常规管路的螺纹旋合深度，外螺纹段的长度要保证完全旋入基座接口后，台肩端面能紧密贴合基座密封面，内螺纹段的长度要保证对接小管旋入后有足够的啮合扣数，避免管路受侧向力时出现螺纹滑牙、接头脱落的问题。从实际使用的工况来看，这类接头需要承受管路内介质的压力冲击，因此结构设计时要避免应力集中，六角台肩与内外螺纹段的衔接位置采用小圆弧过渡，减少机加工过程中产生的刀痕应力集中点，提升接头在交变压力工况下的疲劳寿命。密封性能是这类管路接头的核心指标，除了螺纹副本身的配合精度外，台肩与基座贴合的端面需要保证足够的平面度，安装时配合生料带、密封胶或是金属密封垫片，就能实现不同压力等级下的可靠密封，针对气压、液压、普通水介质等不同输送场景，可通过更换接头材质适配，比如碳钢材质适配常规油压、压缩空气场景，不锈钢材质适配腐蚀性化工介质、饮用水管路场景，黄铜材质适配民用给排水、低压气动场景。

　　在三维建模过程中，需要准确还原螺纹的牙型轮廓与螺距参数，六角部分的对边尺寸、对角尺寸要严格对应标准紧固件的尺寸规范，避免建模尺寸偏差导致后续生成的工程图出现加工错误，同时要预留出安装时的扳手操作空间，在做管路整体装配校验时，要验证接头安装后扳手的旋转行程内是否存在干涉，提前排查现场安装可能出现的问题。这类接头虽然属于管路系统中的小型基础零件，但设计细节的合理性直接影响整个管路系统的安装效率与运行可靠性，比如螺纹起始端的倒角设计，能让管路对接时更容易对准螺纹，避免错牙导致的螺纹损伤；六角棱边的小倒角处理，能避免安装过程中棱边划伤操作人员，也能减少零件周转过程中的磕碰变形。在设备集成的管路设计中，这类异径接头的选型与建模需要匹配整体管路的通径变化逻辑，根据管路内介质的流速、压力参数确定接头的最小通径，避免通径突变过大造成管路内介质流阻骤升，影响整个系统的运行效率。
