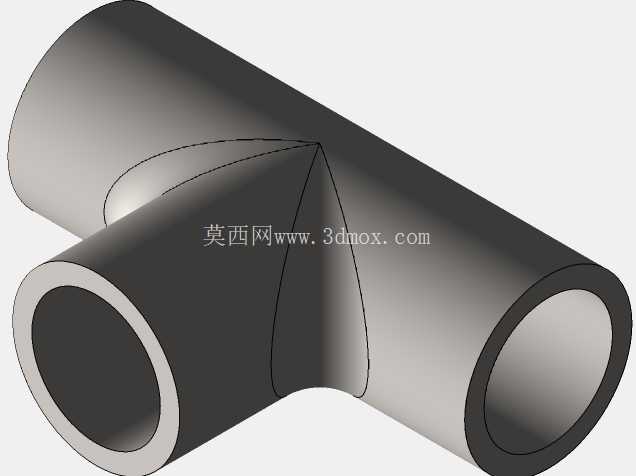

3/8规格等径焊接式三通管路连接件

　　在工业流体输送、液压气动管路、工艺管线布设的场景里，这类等径焊接三通是管路分支布设时的核心连接件，区别于螺纹连接、卡套连接的三通形式，焊接式的连接结构在高压、高温、高密封性要求的管路系统中应用占比极高，比如化工介质输送管线、车间压缩空气主路分支、液压系统高压油路、制冷系统冷媒管路等场景，都会优先选用焊接结构的三通件来避免连接点渗漏风险。这款三通为等径结构，三个接口的通径规格统一为3/8英寸，三个连接端均采用对接焊的结构形式，安装时可直接与同规格的无缝钢管、不锈钢管做对口焊接，焊接完成后连接点与管路本体融为一体，不存在螺纹连接的配合间隙、卡套连接的咬合应力集中问题，长期运行下的抗振动、抗压力波动性能远优于可拆卸式连接的三通产品。从结构设计逻辑来看，这款三通的相贯线过渡区域做了平滑的圆弧补强处理，没有直角转折的应力集中点，建模过程中需要严格控制三个筒体的相贯线修磨余量，实际生产时该区域也是焊接作业的重点管控位置，平滑的过渡结构既可以减少流体在分支位置的湍流阻力，也能避免管路内介质长期冲刷造成的局部壁厚减薄，提升管件的整体使用寿命。三个接口的端面均加工有标准的焊接坡口，坡口角度符合管路焊接的通用工艺要求，现场安装时不需要额外做坡口加工，直接对口即可完成组对，能有效缩减现场配管的作业时长。

　　从安装边界来看，三个接口的同轴度公差控制在管路安装的通用要求范围内，两个直通接口保持严格同轴，侧向分支接口与直通段保持垂直，组对焊接时不需要额外调整角度偏差，可直接与预制好的管段完成对接，不会出现管路别劲、附加安装应力的问题。这类焊接三通在实际选型时，需要匹配对应管路的材质、压力等级与通径，3/8的规格属于中小通径范畴，多用于仪表引压管路、小型液压系统支路、设备内部冷却水管路、车间低压气路分支等场景，相比铸造三通，这种采用管材拉拔或者筒体焊接成型的三通，壁厚均匀性更好，不存在铸造件常见的砂眼、缩松缺陷，承压稳定性更强。

　　建模过程中需要重点关注相贯线处的曲率连续性，避免出现曲面褶皱、转折棱线，否则后续生成工程图时的剖面线、尺寸标注都会出现偏差，同时要预留出焊接作业的操作空间，在管路排布时，三通位置需要留出足够的焊缝操作距离，避免和相邻管路、结构件产生干涉。在流体输送过程中，介质从直通端进入后，一部分沿原方向流动，另一部分从侧向分支流出，平滑的相贯线过渡可以减少介质在分支处的压损，避免出现局部涡流造成的管路振动，对于输送含微小固体颗粒的介质，这种平滑过渡结构也能减少颗粒在转角位置的堆积，降低管路堵塞的风险。

　　不同于异径三通，等径三通的三个接口通径一致，适用于分支管路流量与主路流量接近的布设场景，如果分支流量较小则会选用异径三通来匹配通径，而这款等径焊接三通的结构完全适配同管径的分支需求，三个端口的壁厚保持一致，焊接时的热影响区分布均匀，焊后不需要做额外的壁厚补强处理，只要按照对应的焊接工艺完成焊缝作业，即可满足管路的承压要求。在日常的管路维护中，焊接三通的位置也是管线检测的重点，需要定期检测焊缝位置的壁厚、是否存在裂纹渗漏，而这款三通的过渡区域平滑无死角，做无损检测时探头可以完全贴合管件表面，不会出现检测盲区，能有效提升管线检测的准确性。
