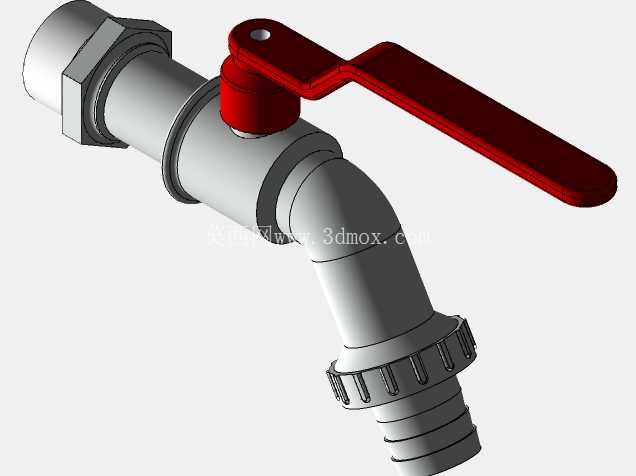

DN15杠杆式弯嘴浇水管路控制球阀

　　从结构设计逻辑来看，这款控水阀采用了一体式球芯密封结构，杠杆式长手柄的设计是为了降低操作力矩，使用者只需要很小的扳动力度就能实现全开或者全关，手柄的旋转行程为90度，手柄与水流方向平行时为全开状态，垂直时为全关状态，日常使用时可以通过手柄角度快速判断阀门开闭状态，避免误操作导致的跑水问题。阀体的进水端采用了标准外螺纹加锁紧螺母的结构，适配常规DN15的内螺纹管路接口，安装时可以通过锁紧螺母调整阀体的安装角度，不需要强行旋转整段阀体来对准出水方向，能适配不同走向的管路安装需求，不会因为安装角度受限导致手柄操作空间不足。这款DN15规格的弯嘴杠杆式控水阀，主要面向民用浇灌、小型给排水接驳、户外临时取水等场景设计，日常在庭院浇花、工地临时取水点、阳台清洗接驳、小型养殖棚供水等场景都能见到这类结构的身影，相比普通直嘴水龙头，它的弯颈出水结构能避免出水直冲飞溅，搭配尾部的竹节式倒刺接头，可以直接插接内径匹配的塑料软管、橡胶软管，不需要额外缠绕生料带或者加装转接头就能实现可靠的软管固定，通水时不会因为水压波动导致软管脱落。

　　尺寸边界上，这款阀门的公称通径为15mm，整体长度控制在常规家用取水阀的适配范围内，进水端螺纹符合普通4分水管的接口标准，弯颈部分的倾斜角度经过优化，出水时水流会顺着弯嘴的弧度自然流出，不会在阀嘴内部形成积水残留，冬季使用时能减少阀内存水冻裂阀体的风险。尾部的软管接头部分做了多道环形倒刺，每道倒刺的边缘都做了圆角过渡，插接软管时不会割伤软管内壁，同时倒刺的高度差经过测算，既能保证插接后的抱紧力，又不会因为过盈量太大导致软管插接困难。密封结构上，球芯与阀体之间的密封件采用了耐磨橡胶材质，长期频繁开关也不会出现密封失效漏水的问题，手柄与阀杆的连接部位做了防松结构，多次扳动后手柄也不会出现松动脱落的情况。

　　在实际选型适配时，这款阀门适合工作压力在常规民用供水压力范围内的管路，不适合高温流体、腐蚀性流体的输送场景，安装时需要注意进水端的密封处理，在螺纹部位缠绕适量生料带后再拧入管路接口，拧入时不要过度用力，避免螺纹滑牙或者阀体开裂。建模过程中，这类阀门的结构需要重点关注球芯的转动行程与手柄角度的匹配关系，避免出现手柄转到全开位置时球芯通水孔没有完全对准管路通径的问题，导致实际通流面积变小、出水流量不足；同时弯嘴部分的流道要做顺滑过渡，不要出现直角台阶，否则会增大通水时的流阻，还容易在流道死角积存杂质，长期使用后出现出水堵塞的问题。

　　另外，阀体外部的滚花结构是为了安装时可以借助工具夹持阀体，避免拧动时阀体表面打滑，滚花的齿深和齿距都要符合手动夹持或者扳手夹持的受力需求，不要做的过浅导致起不到防滑作用，也不要过深导致加工难度提升、容易积攒污垢。手柄部分的长条形结构做了厚度渐变设计，靠近阀杆连接的部位厚度更大，保证扳动时的结构强度，远离阀杆的握持部位厚度稍薄，握持时的手感更舒适，手柄末端的圆孔是用来穿挂警示绳或者安装锁具的，在需要禁止开启的场景下，可以通过这个孔穿入挂锁，将手柄锁定在关闭位置，避免无关人员误开阀门造成水资源浪费或者管路泄漏事故。
