带减速机构直流驱动电机结构设计

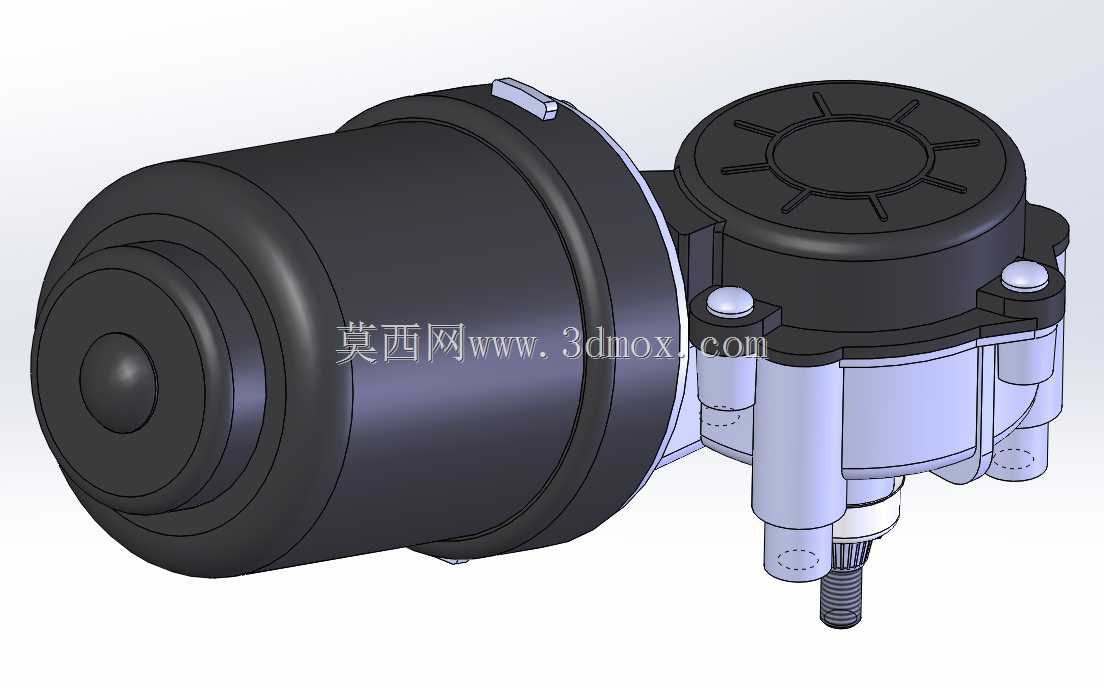

　　这款带齿轮减速机构的直流驱动部件，常被应用在乘用车前风挡雨刮系统、小型工程机械扫刷驱动、自动化设备工位往复摆动机构等场景中，核心作用是将直流电机的高转速低扭矩输出，通过一级蜗轮蜗杆配合二级直齿轮的减速结构，转化为低转速大扭矩的动力输出，匹配末端执行件的负载需求。从结构设计逻辑来看，整机采用同轴偏置布局，电机筒体部分与减速箱壳体通过止口定位配合，结合三颗均布的锁紧螺钉实现刚性连接，既保证了传动部件的同轴度公差要求，也能在售后维护时快速拆分检修，无需整体更换部件。

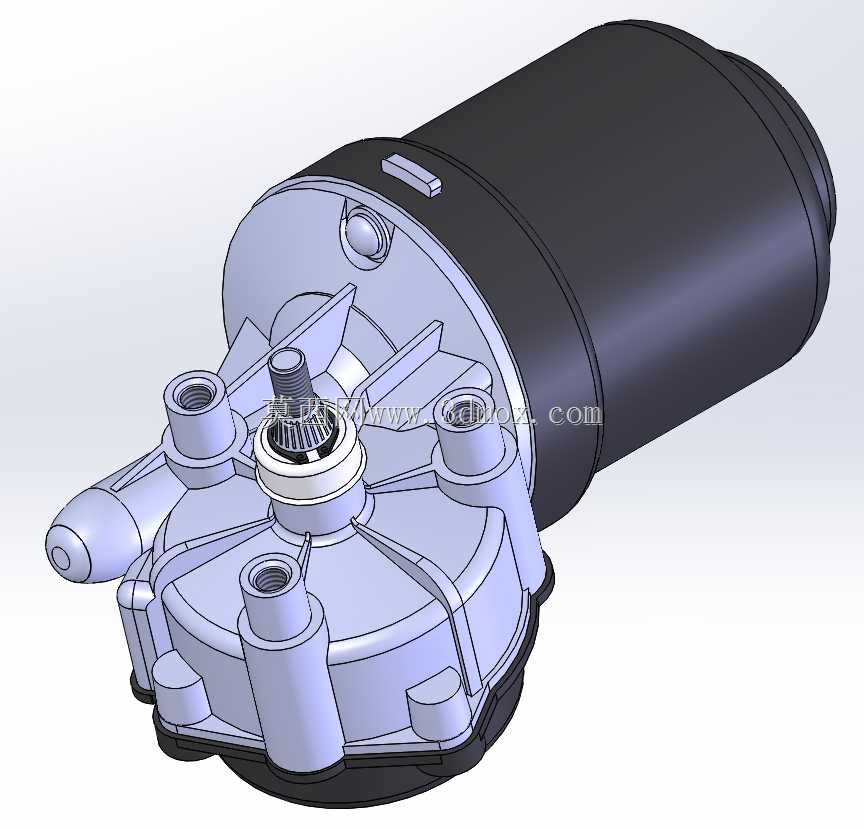

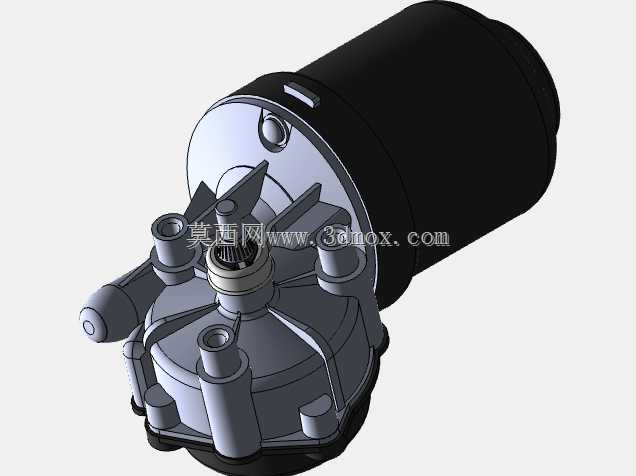

　　减速箱壳体采用压铸铝合金材质，表面做喷塑处理，兼顾壳体强度与轻量化需求，壳体上预留的三个带内螺纹的安装凸台，呈三角形分布，凸台端面做铣平处理，安装时可直接贴合设备安装面，通过螺栓锁紧即可完成固定，安装孔的位置度公差控制在0.1mm以内，避免安装时出现额外的装配应力导致齿轮啮合偏载。输出轴采用渐开线花键结构，相比平键连接可承受更大的冲击载荷，花键部分做高频淬火处理，表面硬度达到HRC45-50，适配雨刮臂、扫刷支架等末端连接件的安装需求，输出轴端的密封槽内置丁腈橡胶油封，可阻挡外部雨水、粉尘进入减速箱内部，防护等级达到IP54，满足户外车载场景的使用要求。

　　电机筒体部分采用冷轧钢冲压成型，表面做电泳防锈处理，筒体尾部预留的接线槽可直接对接车载线束或者设备控制回路，筒体上的定位凸点可在安装时快速嵌入设备安装位的定位槽，减少装配时的对位调整时间。内部传动结构的设计上，蜗杆部分直接加工在电机转子轴端，与蜗轮啮合时的中心距经过反复校核，保证啮合侧隙在0.05-0.1mm之间，既不会因为侧隙过大导致传动回程差超标，也不会因为侧隙过小出现卡滞、磨损加剧的问题；蜗轮采用聚甲醛加玻纤材质，相比金属蜗轮可有效降低传动噪音，同时具备一定的自润滑特性，减少日常维护的润滑频次；二级直齿轮采用粉末冶金压制烧结成型，齿部精度达到8级，传动效率可保持在85%以上。

　　整机的外形边界控制紧凑，筒体直径与减速箱最大外径的比例经过优化，不会在安装时与周边的线束、支架产生干涉，输出轴的伸出长度经过匹配设计，安装末端连接件后不会出现轴端过长剐蹭壳体的问题。在实际选型适配时，可根据末端负载的扭矩需求调整齿轮减速比，匹配不同转速的电机本体，无需改动外部安装尺寸，即可适配不同车型的雨刮驱动需求，或是小型自动化设备的摆动驱动需求。壳体上的透气塞设计可平衡减速箱内部与外部的气压差，避免长时间工作升温后内部压力过大导致油封渗漏润滑油，润滑油采用锂基润滑脂填充，可在-40℃到80℃的环境温度区间内保持稳定的润滑性能，适配北方冬季低温与南方夏季高温的使用场景。
