六英寸法兰连接弯通管道旋转接头

在流体输送管路系统中，经常会遇到两端管路存在相对回转运动的工况，比如需要频繁摆动的输料臂、旋转工作台配套的冷却水管路、港口装卸用的流体装卸臂、工程机械上的液压油路连接段，这类场景如果采用硬管直接对接，管路会随着设备转动产生扭转应力，反复交变后极易出现焊缝开裂、密封面泄漏甚至管路断裂的问题，而这款弯通式旋转接头就是为解决这类相对回转工况下的流体连通问题设计的。

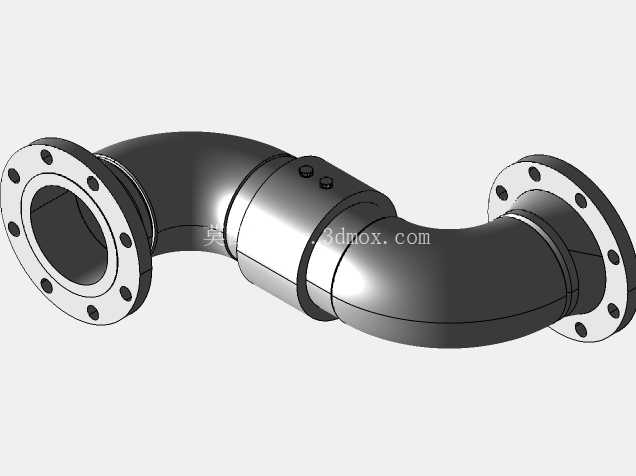

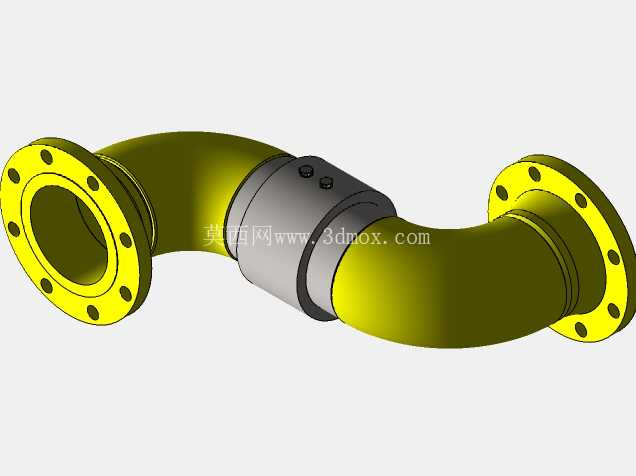

从结构上看，这款接头采用两端法兰连接的形式，两端法兰均为标准凸面带颈法兰结构，法兰盘上均匀分布螺栓过孔，安装时可直接与同压力等级的管路法兰配对，通过螺栓紧固即可完成对接，不需要额外加工过渡接头，适配绝大多数工业管路的安装标准。接头主体为90度弯通构型，相比直通式旋转接头更适合管路需要转向同时存在回转需求的场景，能减少管路中额外弯头的使用，降低整个管路的流阻损失。中间的回转段是整个接头的核心功能区，外部为金属壳体，内部设置了两道密封结构，分别承担径向密封和端面密封的作用，既可以保证回转过程中流体不会从配合间隙泄漏，又能承受管路内的流体压力，不会因为压力波动导致密封件脱出。壳体上设置的两个对称螺塞孔，是密封件的注油润滑通道，日常维护时可以通过这两个孔注入润滑脂，减少内部回转配合面的磨损，延长接头的使用寿命，不需要将整个接头从管路上拆下来就能完成维护操作，降低了现场运维的工作量。

设计这款接头的时候，首先要考虑的是回转间隙的控制，配合间隙过大会导致管路回转时出现径向跳动，带动整个管路产生振动，时间长了会影响相邻管段的连接可靠性；间隙过小则会增大回转阻力，甚至在温度变化出现热胀冷缩的时候出现卡滞，无法正常回转。因此在建模时，回转配合面的公差选用了间隙配合的公差带，同时考虑到不同工况下的温度膨胀量，预留了合理的热胀间隙，保证在-20℃到120℃的工作温度范围内都能灵活回转，不会出现卡滞或者晃动量过大的问题。密封结构的设计上，没有采用单一的密封圈形式，而是组合了O型圈和耐磨支撑环，O型圈承担主要的密封作用，耐磨支撑环则可以承受管路的径向载荷，避免密封圈被挤压到配合间隙中出现剪切损坏，同时支撑环采用自润滑材质，即使在长期没有补充润滑脂的情况下，也能保持较低的回转摩擦阻力。

安装边界方面，这款接头两端法兰的密封面到回转中心的距离经过了精准核算，安装时只需要保证两端对接管路的法兰端面与接头法兰端面平行，螺栓按照对角顺序逐步拧紧，避免出现偏载导致密封面压偏泄漏即可。需要注意的是，安装时要保证接头的回转轴线与设备的回转轴线重合，偏差不能超过1度，否则会在回转过程中产生附加的径向力，加速密封件和配合面的磨损。接头的弯曲半径经过优化，既保证了内部流道的平滑过渡，减少流体在弯头处的湍流和压力损失，又控制了整体的外形尺寸，不会因为弯曲半径过大导致安装时占用过多的管路空间，适合在安装空间比较紧凑的设备上使用。流道内壁做了圆弧过渡处理，没有直角突变区域，流体通过时不会产生明显的涡流，无论是输送水、液压油、压缩空气还是中等粘度的工业流体，都能保持稳定的流量，不会因为接头的存在导致管路系统的压力损失过大。

在实际应用中，这类旋转接头经常被用在钢铁厂的转炉冷却水管路、造纸设备的烘辊蒸汽管路、工程机械的中央回转接头配套管路、港口的流体装卸臂上，能够在360度连续回转或者一定角度范围内反复摆动的工况下，保持流体通路的稳定连通，不会因为管路的相对转动出现泄漏或者管路扭断的问题。相比采用软管连接来补偿回转位移的方案，这种金属结构的旋转接头使用寿命更长，承压能力更高，不会出现软管老化、爆裂的问题，适合在高压、高温或者输送有一定腐蚀性流体的工况下使用，日常只需要定期补充润滑脂，检查密封面是否有泄漏即可，维护成本远低于软管连接方案。建模过程中，所有的法兰尺寸、螺栓孔分布、密封槽尺寸都严格遵循对应的工业标准，保证加工出来的零件能够直接和标准管路配件互换，不需要单独定制配套法兰，降低了生产和采购的成本。回转部分的配合面粗糙度要求控制在Ra0.8以内，保证配合面光滑，减少密封件的磨损，同时在装配时会在配合面涂抹低温润滑脂，避免初次转动时出现干摩擦损伤配合面。
