DN125规格卫生级快装卡箍结构设计

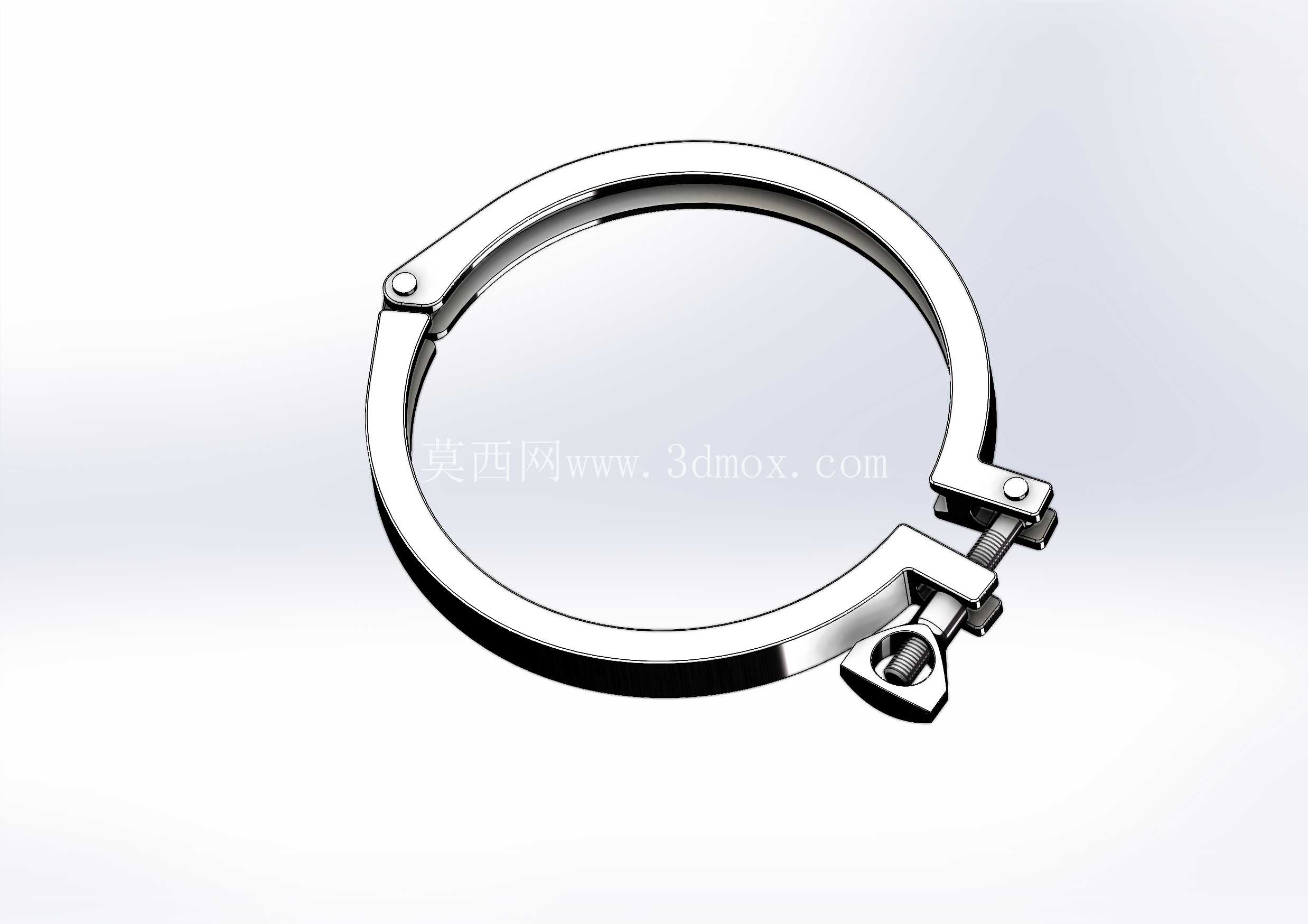

　　从结构功能上看，这款卡箍采用铰接式开口环结构，环体内侧加工有与标准快装法兰凸缘匹配的梯形卡槽，安装时卡槽刚好卡在两片对接法兰的外缘斜面上，随着锁紧螺栓的拧紧，环体逐步收束，将两片法兰向中间挤压，配合法兰之间的密封垫圈，就能实现可靠的径向与轴向密封，能承受管路内1.0MPa以内的工作压力，完全满足常规常压流体输送的工况要求。设计过程中首先要匹配DN125快装法兰的标准尺寸，环体的内径、卡槽的深度与角度都严格对应卫生级快装接头的通用规范，保证和市面上同规格的标准快装法兰完全互换，不需要额外加工适配。在食品饮料、生物制药、精细化工等对管路密封洁净度有严苛要求的生产场景里，快装卡箍是实现管路快速对接、拆卸维护的核心连接件，这款DN125规格的卡箍，正是针对大口径卫生级管路的连接需求开发的结构方案。日常生产中，这类卡箍常被用在物料输送管路、纯化水回路、CIP清洗管路的法兰对接位置，相比传统螺栓紧固的法兰连接，它不需要逐个拧动多组螺栓，单人即可完成拆装，能大幅缩短管路检修、物料切换时的停机时间，同时避免螺栓锈蚀带来的洁净度隐患。

　　铰接端采用销轴连接，销轴与环体铰接孔之间预留了合理的转动间隙，既保证环体可以顺畅开合，又不会因为间隙过大导致锁紧时出现偏斜，避免法兰受力不均出现泄漏。锁紧端采用螺栓加蝶形螺母的结构，不需要额外工具，徒手就能拧紧到合适的密封力矩，当然如果工况压力较高，也可以用普通扳手辅助加力，螺栓与环体的连接位置同样做了铰接设计，拧紧过程中螺栓可以自动适配角度，不会出现别劲、卡滞的问题。考虑到卫生级工况的使用需求，整个卡箍的所有棱边都做了圆角过渡处理，没有尖锐的死角，不容易积存物料残渣，清洗时可以直接冲净所有表面，不会因为结构藏污纳垢影响生产卫生。

　　环体的截面采用等强度设计，在卡槽受力最大的位置适当增加了壁厚，非受力区域则做了合理的减薄，在保证整体结构强度、锁紧后不会出现塑性变形的前提下，尽可能控制整体重量，降低管路的外挂负载，避免长期使用后管路因为额外承重出现下垂变形。安装边界上，这款卡箍的最大开合角度可以满足直接从法兰侧方卡入的需求，不需要将管路轴向移动留出安装空间，在管路排布紧凑、没有轴向调整余量的设备内部也能顺利安装。锁紧后卡箍的最大外轮廓尺寸经过核算，不会和周边的管路支架、保温层产生干涉，安装完成后螺栓末端预留的螺纹长度也控制在合理范围，不会因为伸出过长剐蹭操作人员或者周边管线。

　　实际选型使用时需要注意，这款卡箍适配的是标准DN125快装法兰，也就是公称通径125mm的卫生级快装接头，对接的两片法兰端面平行度需要控制在0.5mm以内，否则卡箍锁紧后会出现局部间隙导致密封失效，配套的密封垫圈需要根据输送介质的特性选择，普通输水工况可以用硅胶垫圈，输送有机溶剂或者高温介质则需要更换对应耐温耐腐的氟橡胶或者EPDM垫圈。建模过程中对所有活动部件都做了运动干涉检查，从卡箍完全张开到完全锁紧的整个行程里，铰接销轴、螺栓、螺母和环体之间都不会出现卡滞，装配关系完全符合实际生产的装配逻辑，每个配合面的公差都参考了五金冲压件和机加工件的通用经济精度，不需要过高的加工精度就能实现顺畅装配，适合批量冲压成型生产，加工成本可控。日常维护中，这类卡箍不需要特殊的保养，每次拆装时检查环体内侧卡槽有没有磨损、铰接销轴有没有松动即可，如果出现卡槽磨损变浅的情况就需要及时更换，避免锁紧后法兰脱出引发物料泄漏。
