手动式小型管材弯制加工工装结构

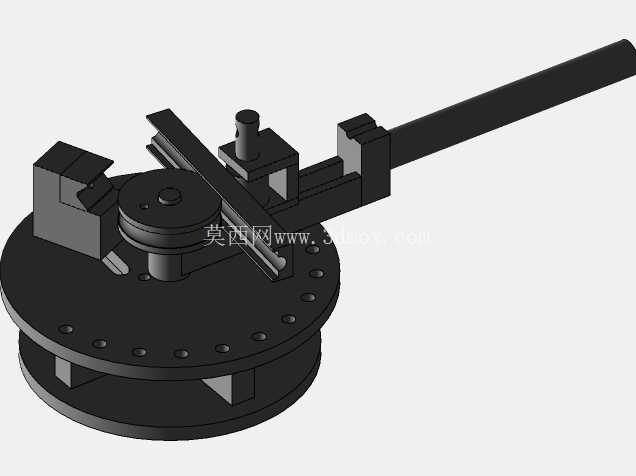

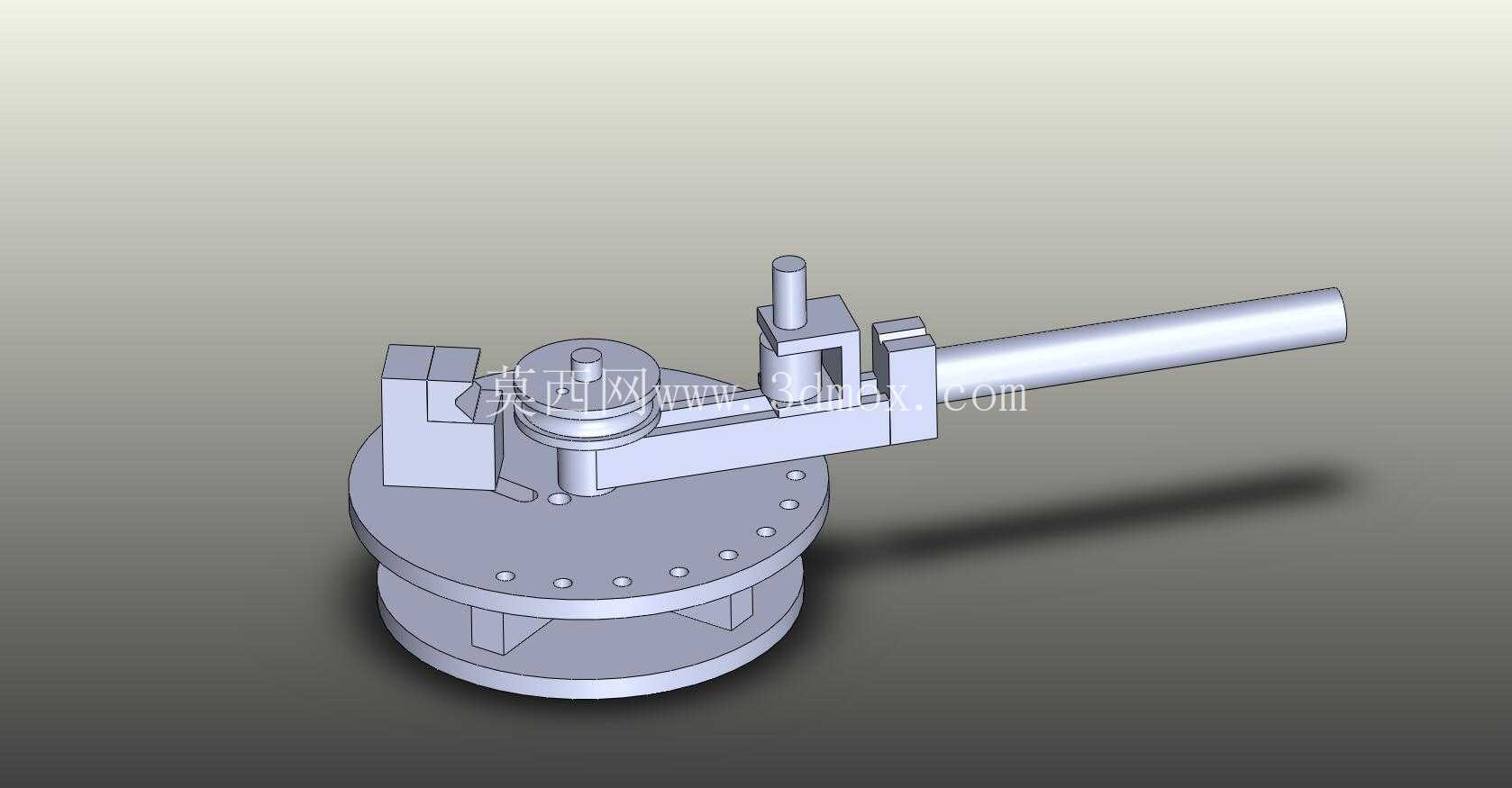

　　这款手动弯管工装主要面向小批量管材加工场景，在水电安装现场、小型五金加工门店、户外管线铺设作业中都能见到这类结构的身影，它不需要外接动力源，完全依靠人力操作即可完成金属管材的冷弯作业，适配最大1又1/2英寸的常规金属管材，覆盖日常给排水管路、电气穿线管路、小型设备液压管路的弯制需求，相比大型数控弯管设备，它的投入成本极低，且不受作业场地供电条件限制，单人即可完成搬移、操作全流程。从结构设计逻辑来看，整个工装以带定位孔的圆形底盘作为承载基座，底盘上沿圆周方向均匀排布的定位孔，用来配合不同弯曲角度的挡块定位，作业时可以根据需要的管材弯曲角度，快速调整挡块的固定位置，不需要额外做角度测量标记，能有效提升现场作业的效率。

　　核心的弯管执行部分包含定径弯管模、管材夹持块以及长力臂操作杆，弯管模的圆弧槽尺寸和适配管材的外径完全匹配，弯制过程中能避免管材出现瘪管、内壁起皱的问题，夹持块负责将管材的一端牢牢固定在弯管模上，防止弯制过程中管材出现轴向窜动，影响弯管角度的精度。长力臂操作杆的设计充分利用了杠杆省力原理，操作人员只需要施加较小的作用力，就能带动弯管模绕中心转轴转动，逐步将管材沿弯管模的圆弧槽压弯到预设角度，操作杆的长度经过力学核算，既保证操作时足够省力，又不会因为力臂过长导致工装整体尺寸过大，影响狭小空间内的作业便利性。

　　从安装边界来看，整个工装的底盘为圆形结构，作业时只需要通过底盘上的安装孔，将其固定在工作台或者临时搭建的钢结构支架上即可，不需要复杂的安装调试，固定完成后，操作杆的转动范围内不能有其他障碍物遮挡，预留出足够的操作空间就能正常使用。工装的所有受力部件都做了加厚处理，底盘下方设置有加强筋结构，用来承受弯管过程中产生的径向作用力，避免长期使用后底盘出现变形，影响弯管的精度。和电动弯管设备不同，这款手动结构没有复杂的传动部件，日常维护只需要定期在中心转轴位置加注润滑脂，减少转动摩擦阻力即可，故障率极低，非常适合非大批量连续生产的作业场景。

　　在实际使用过程中，操作人员只需要先根据待弯管材的外径选择对应槽径的弯管模安装到中心转轴上，再根据需要的弯曲角度将定位挡块插入底盘对应的定位孔中，把管材穿入夹持块和弯管模的槽内，锁紧夹持块的固定螺栓，之后缓慢扳动操作杆，直到管材抵到定位挡块即可完成一次弯管作业，整个操作流程不需要专业的设备操作培训，普通作业人员经过简单讲解就能上手。针对不同壁厚的管材，这款工装的夹持块还预留了调整间隙，可以通过调整夹持螺栓的锁紧力度，避免夹伤薄壁管材的外表面，保证弯制完成后的管材外观质量满足安装要求。在管线安装现场，经常会遇到需要根据现场实际走向临时调整管材弯曲角度的情况，这类手动弯管工装可以直接带到作业现场，不需要提前在加工车间预制弯管，能有效减少预制管材和现场安装尺寸不匹配导致的材料浪费，也能省去来回转运预制管材的工作量。整个结构的设计没有冗余部件，所有零件都采用常规的机加工工艺即可制作，备件获取非常方便，即使出现部件磨损，也能快速在本地五金加工门店制作替换件，不会因为设备故障导致作业停滞。
