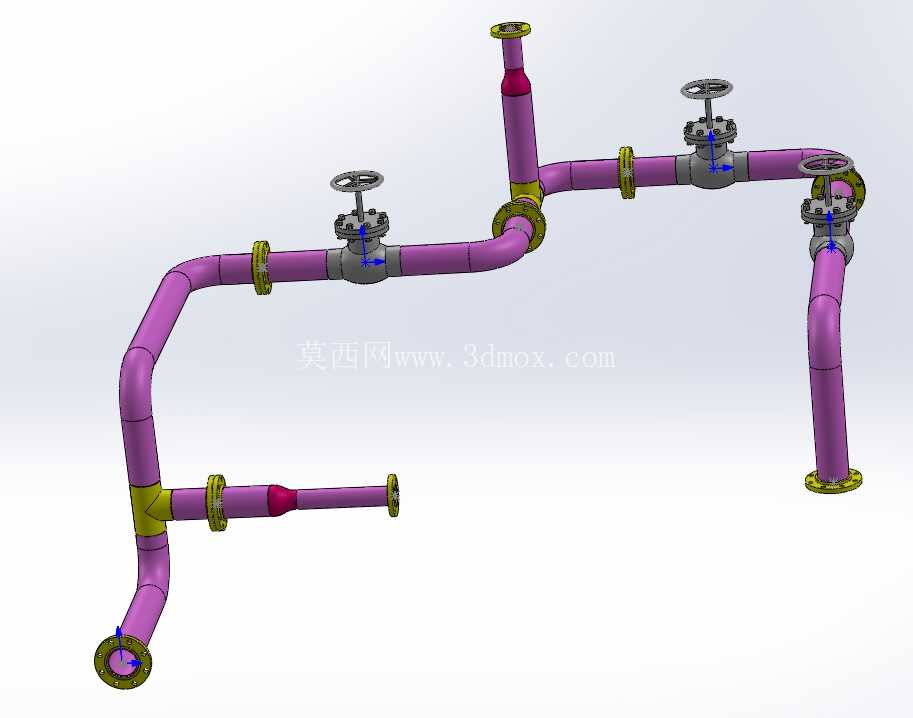

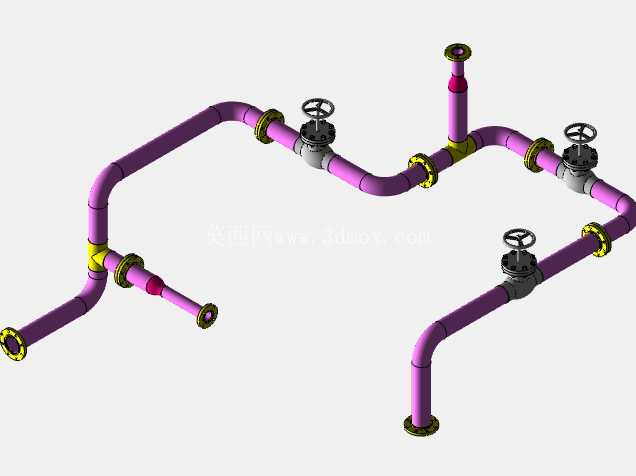

油气输送用多通带阀紫色管路布线结构

　　这套管路结构的设计初衷，是解决油气开采场站里多支路介质分流、截流的布局痛点，在井场计量间、转油站的阀组区，这类带控制阀的多通管路是最常见的工艺单元，既要满足单路切断检修的需求，也要兼顾不同方向介质汇通、输送的走向要求，避免管路出现过多急弯造成的压损超标问题。从结构设计逻辑来看，整个管路采用等径紫色彩涂钢管作为主体输送通道，所有转弯位置均采用标准90度冲压弯头衔接，弯头与直管段的连接全部采用带密封槽的活套法兰结构，法兰端面预留的密封垫安装槽深度控制在2mm，适配耐油橡胶石棉垫或者金属缠绕垫，可根据输送介质的腐蚀性、温度等级更换密封件，无需整体更换管路段。

　　管路上配置的三个明杆闸阀，分别设置在三个水平支路的入口位置，阀门的手轮操作面全部朝向巡检通道一侧，手轮中心距离安装基准面的高度统一设置为1.2m，刚好符合现场操作人员站立操作的人机工程尺寸，不需要额外搭设操作平台即可完成阀门的启闭操作，阀门与管路的连接同样采用法兰对接，每个法兰连接点都配置了8套8.8级高强度螺栓，螺栓预紧力矩按照PN16压力等级的标准要求设定，避免压偏密封垫造成泄漏。

　　整个管路的固定点设置在垂直立管的底部以及三个水平支路的远端位置，底部采用带地脚螺栓的固定管托，管托与管路之间垫有3mm厚的橡胶减震垫，可抵消介质输送过程中产生的管路振动，避免长期振动造成法兰螺栓松动；水平支路的管托采用滑动式结构，可补偿管路因介质温度变化产生的热胀冷缩变形量，防止管路出现应力集中开裂的问题。从安装边界来看，整个管路系统的横向最大跨度为2.4m，纵向最高凸起位置距离安装基准面的高度为1.8m，垂直向下的支路最低点距离基准面0.3m，所有外接法兰的端面都预留了足够的螺栓拆装空间，法兰外侧距离周边墙体或者其他设备的最小距离不小于200mm，可满足扳手操作的空间要求。

　　在实际应用场景中，这套管路可同时实现三路介质的独立输送、切断，也可通过阀门的启闭组合实现不同支路之间的介质导通、倒换流程，比如在单路设备检修时，关闭对应支路的阀门即可切断介质，不需要关停整个输送系统，大幅降低场站运维的停产损失。设计过程中特意将管路的转弯半径设置为管径的3倍，既避免了过小转弯半径造成的介质流动阻力骤增，也不会因为转弯半径过大造成管路占用空间过多，适配中小型场站阀组区紧凑的安装空间。管路的所有连接部件都采用标准化通用件，弯头、法兰、阀门全部采用国标通用规格，现场安装时不需要单独定制异型配件，后期运维更换配件的采购成本更低，互换性更强。另外，管路表面的紫色涂层是油气行业里可燃气体输送管路的标准识别色，现场巡检人员可通过颜色快速识别管路内的介质类型，避免误操作风险，涂层采用环氧富锌底漆加聚氨酯面漆的双层结构，可适应户外露天安装的防腐蚀要求，在沿海高盐雾环境或者内陆干旱多尘环境下都能保证5年以上的涂层使用寿命，不需要频繁做防腐维护。
