燃气燃烧器调制控制组件结构设计

项目分类:阀门 发布时间:2026-01-12 ID:1116128
  • 燃气燃烧器调制控制组件结构设计

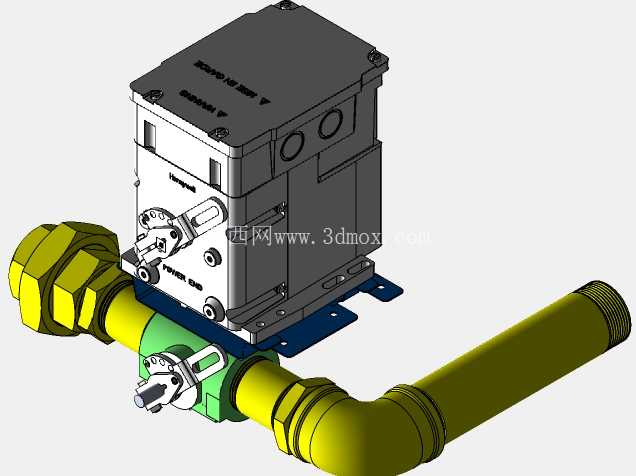

  在工业燃烧系统的管路搭建环节,燃气通路的流量调节精度直接决定燃烧工况的稳定性,这套调制控制组件正是为中小型燃气燃烧器配套开发的核心控制单元,负责将上游燃气通路的通断、流量调节功能整合为一体化模块,替代传统分散布置的截止阀、调节阀与执行器组合,减少管路接头数量的同时降低现场安装的配管复杂度。从结构布局来看,组件将电动执行机构与管路阀体部分做了集成式安装设计,执行器壳体采用压铸铝合金材质做密封防护,顶部预留的电气接线接口可直接接入燃烧器的程控系统,执行器输出轴通过联轴器与下方蝶阀的阀杆直连,省去了传统连杆传动的间隙误差,阀位反馈的精度可以控制在1°以内,能够满足空燃比连续调节的控制要求。

  管路部分采用等径直管加90°弯头的走向设计,两端的连接接头为标准外螺纹结构,适配工业燃气系统常用的镀锌钢管连接规格,阀体与管路的连接面采用耐温橡胶垫片做静密封,可承受0.4MPa以内的燃气工作压力,执行器底部的安装支架采用折弯钢板加工,四个长圆形安装孔可适配不同安装基面的固定需求,允许现场安装时在水平方向做±10mm的位置调整,降低安装基面的加工精度要求。设计过程中重点考虑了燃烧器现场的维护便利性,执行器与阀体的连接采用快拆式销轴结构,不需要拆解燃气管路即可单独拆下执行器做校准或更换,阀杆位置的密封采用双层填料结构,外层为防尘密封圈阻挡车间环境中的粉尘侵入,内层为耐燃气腐蚀的氟橡胶密封圈,长期运行也不会出现介质泄漏问题。

  执行器壳体侧面的两个预留工艺孔,可根据不同的控制需求加装阀位反馈电位器或者辅助限位开关,不需要对壳体做二次加工即可拓展功能,适配不同品牌燃烧器的控制逻辑。从安装边界来看,组件整体的管路中心距安装基面的高度为120mm,90°弯头的出口端中心距执行器侧面的水平距离为185mm,现场布置管路时只要预留出对应尺寸的操作空间,即可完成组件的安装与接线,不需要额外加装过渡接头。

  在燃烧器实际运行过程中,这套组件会接收程控器输出的开度信号,根据燃烧负荷的变化实时调整蝶阀的开度,精准控制燃气的供给流量,配合风道的风门调节机构保持最佳的空燃比,避免出现燃烧不充分或者回火的问题,相比传统的分体式调节结构,集成化的设计让整个燃气控制段的管路长度缩短了40%,管路阻力损失降低15%左右,同时减少了三个可能出现泄漏的密封点位,提升了整个燃烧系统的运行可靠性。建模过程中对所有配合面的公差做了匹配设计,执行器输出轴与阀杆的配合采用H7/h6的间隙配合,既保证传动过程无卡滞,又不会出现过大的传动间隙,安装支架的安装孔位与阀体、执行器的连接孔位做了同轴度校验,保证装配时不需要额外修配即可完成组装,所有管路接口的螺纹尺寸都符合燃气管道的连接标准,可直接与市面上通用的燃气管道配件适配,不需要定制特殊转接头。
