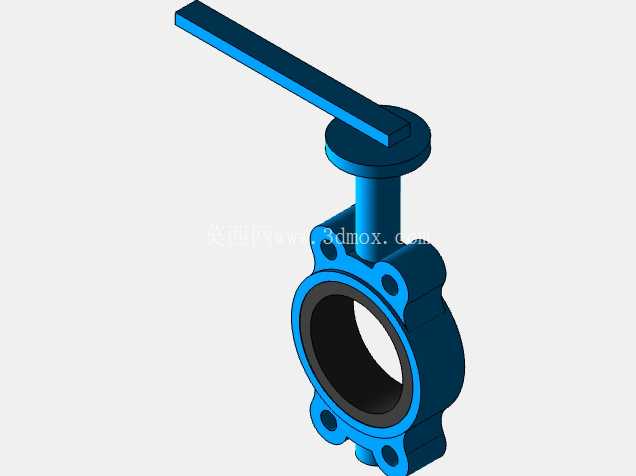

对夹式泰坦晶片蝶阀结构设计

　　这款对夹式蝶阀的结构设计，核心围绕中小口径管路的快速截断需求展开，在市政给排水、暖通空调循环水、轻工制程流体输送等场景中，这类阀门的安装空间占用优势十分突出，相比同口径法兰式蝶阀，对夹结构无需在阀体两侧预制法兰凸缘，直接夹装在两片管路法兰之间即可完成固定，能有效压缩管路阀组的轴向安装尺寸，在空间紧凑的设备集成管路、楼宇管井排布场景中适配性极强。从功能实现逻辑来看，该蝶阀采用手柄驱动的偏心密封结构，阀杆带动蝶板做90度回转即可完成全开至全关的动作切换，手柄上自带的档位定位结构可实现阀位的多档位锁定，满足管路流量调节的工况需求，相比闸阀、截止阀等直线动作的阀类，蝶阀的启闭行程更短，操作力矩更小，日常运维过程中无需额外配置大扭矩执行机构即可完成手动操作，在低压流体输送场景下的运维成本更低。

　　设计过程中首先明确了安装边界的约束条件：阀体两侧的定位凸耳预留了与标准管路法兰匹配的螺栓过孔，安装时螺栓直接穿过两片法兰与阀体凸耳的通孔，锁紧后即可将阀体牢牢固定在法兰之间，无需额外配置法兰转接件；阀座采用内嵌式橡胶密封结构，密封面贴合在蝶板外圆周，当蝶板回转至全关位置时，密封面均匀受压形成线密封结构，相比平面密封的结构形式，线密封所需的密封比压更小，启闭过程中密封面的摩擦磨损量更低，能有效延长阀座的使用寿命，同时避免了启闭卡涩的问题。

　　从结构细节来看，阀杆与蝶板采用扁方传动结构，相比键连接的形式，扁方结构的传动接触面积更大，在频繁启闭的工况下不易出现应力集中导致的键槽变形问题；阀杆与阀体的配合部位设置了轴套与密封填料，既可以降低阀杆回转的摩擦阻力，也能避免管路内的流体沿阀杆间隙向外泄漏，满足常压管路的密封要求；手柄的长度经过力矩匹配计算，在公称压力对应的最大压差工况下，操作人员无需借助加力杆即可完成启闭操作，同时手柄的操作角度避开了管路法兰的螺栓安装位置，安装完成后不会出现手柄操作干涉的问题。外形尺寸方面，阀体的流道直径与同规格公称通径的管路内径保持一致，全开状态下蝶板沿流道轴向布置，流道的通流截面无明显缩径，流体通过阀门时的局部阻力系数远小于截止阀，在长距离流体输送场景中能有效降低管路的沿程压力损失，减少输送泵的扬程损耗；阀体的外轮廓采用圆弧过渡设计，既避免了铸造过程中的应力集中问题，也能减少阀体外部的积灰死角，适配有洁净要求的制程管路安装场景。

　　在实际选型应用中，这类晶片式对夹蝶阀通常适配PN10/PN16压力等级的管路，适用介质温度范围受阀座橡胶材质限制，常规配置下可覆盖-10℃到80℃的水、油品、压缩空气等常规流体，若更换耐高温密封材质也可适配更高温度的工况；安装过程中需注意管路法兰的同轴度偏差控制，若法兰错位量过大，会导致阀体受压不均，出现阀座偏磨泄漏的问题，同时在焊接法兰时需提前将阀体拆下，避免焊接高温烫损阀座密封件。从建模逻辑来看，整个模型的结构完全按照实际加工装配逻辑搭建，阀体、蝶板、阀杆、手柄、密封件、紧固件等零件独立建模后完成虚拟装配，各零件之间的配合间隙完全符合实际加工公差要求，既可以作为管路排布设计时的阀件选型参考模型，也可作为阀门结构设计的基础参照，帮助设计人员快速核对安装空间、操作空间的边界条件，避免管路集成过程中出现阀件与周边设备、结构件的干涉问题。
