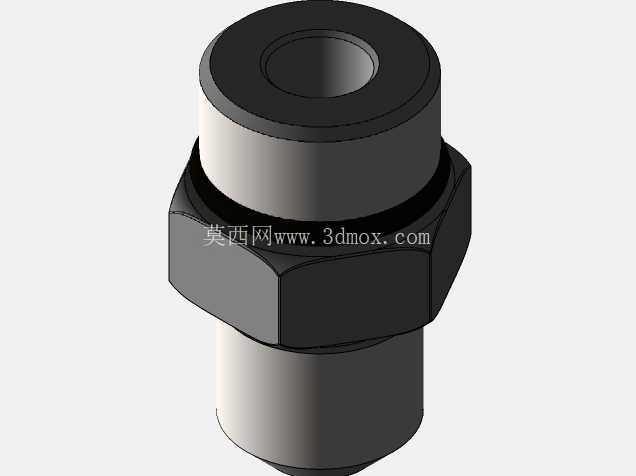

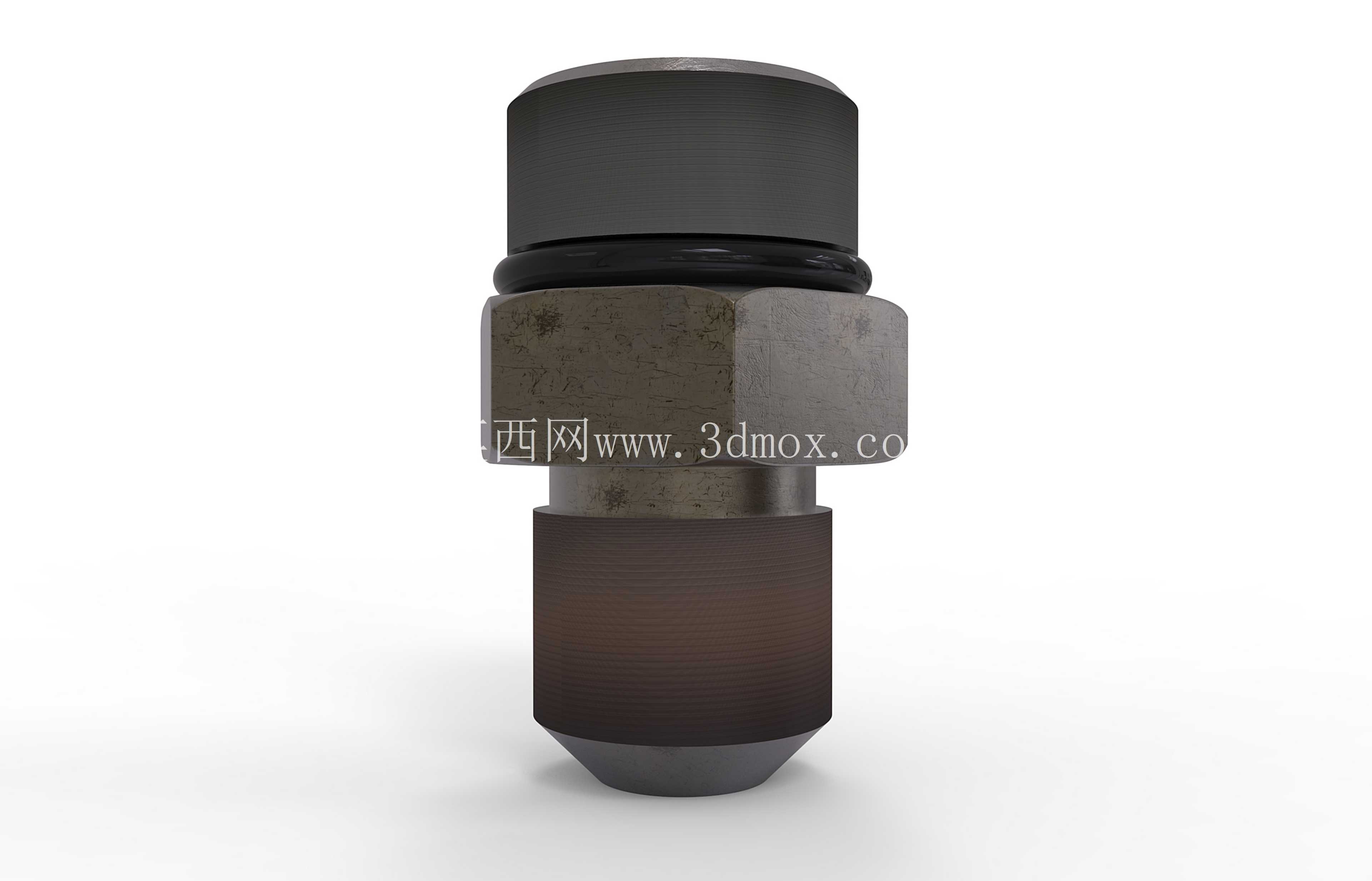

带O型圈密封UNF外螺纹直通液压接头

在流体传动系统的管路布设环节，接头作为管路与元件、管路与管路之间的衔接核心部件，其密封可靠性、结构适配性直接决定整套液压回路的运行稳定性，这款带O型圈密封的UNF外螺纹直通接头，正是针对中低压液压回路的刚性管路衔接需求开发的结构件。从实际应用场景来看，这类接头广泛覆盖小型液压站油路布设、机床液压夹具管路连接、移动式液压设备的油路转接等工况，尤其适配采用UNF统一细牙螺纹标准的进口液压元件、美标液压阀组的接口对接，能有效解决不同螺纹标准元件之间的管路衔接痛点，避免因螺纹制式不匹配造成的接口泄漏、连接强度不足问题。

从功能特性层面看，这款接头采用直通式流道设计，内部流道无突变台阶、无锐角折角，能最大程度降低液压油流经时的局部压力损失，减少油路紊流产生的振动与噪音，适配黏度范围15-68cSt的常规矿物液压油传输工况。接头中部集成的六角拧动结构，采用标准对边尺寸设计，可适配普通开口扳手、套筒扳手的拧紧作业，安装时无需定制专用工装，现场装配效率更高；六角结构与上下柱体衔接处做了退刀槽处理，既保证机加工时的工艺可行性，也能避免拧紧时扳手与柱体表面发生剐蹭，破坏接头表面的防锈处理层。

密封结构是这款接头的设计核心，接头中部的环形槽内嵌入标准规格的丁腈橡胶O型圈，当接头与对接元件的端面贴合拧紧时，O型圈受轴向挤压产生弹性变形，填充对接面之间的微观间隙，相比传统的螺纹密封胶、生料带密封方式，这种端面O型圈密封的可靠性更高，不会出现密封介质脱落污染液压油、堵塞液压阀阻尼孔的问题，同时可承受最高16MPa的工作压力，在-20℃到100℃的常规工作温度区间内，能长期保持稳定的密封性能，无需频繁维护更换密封件。

设计思路上，这款接头优先考虑了安装边界的适配性，整体采用同轴式结构，所有结构特征均围绕中心轴线对称分布，建模时以中心轴线为基准，依次构建下端外螺纹段、中部六角拧动段、O型圈安装槽、上端柱体衔接段，各段之间的同轴度公差控制在0.05mm以内，避免安装后出现管路偏斜、附加应力集中的问题。下端外螺纹段严格遵循UNF统一细牙螺纹的标准参数，牙型角60°，螺距误差控制在标准公差范围内，保证与对接内螺纹的旋合长度达到螺纹直径的1.2倍以上，满足螺纹连接的抗拉、抗扭强度要求；上端柱体段可适配卡套式管路衔接、硬管焊接衔接等多种管路连接方式，柱体表面粗糙度控制在Ra1.6以内，保证与卡套、焊管衔接时的贴合紧密度。

从安装尺寸边界来看，这款接头的整体轴向长度控制在合理范围内，不会因接头过长造成管路布设时的空间浪费，也不会因长度过短导致扳手操作空间不足；中部六角结构的径向尺寸略大于上下柱体直径，既保证拧紧时的受力力矩足够，也不会因径向尺寸过大造成相邻接头之间的安装干涉，在集成阀块的密集接口布设场景下，相邻接头的中心距只要达到六角对边尺寸加2mm的安全间隙，即可顺利完成扳手拧紧作业，无需额外预留过大的安装空间。O型圈安装槽的深度、宽度尺寸严格遵循O型圈密封的设计规范，槽深控制在O型圈线径的70%-80%，保证挤压率处于合理区间，既避免挤压量过大造成O型圈永久变形失效，也防止挤压量不足导致密封面泄漏；槽口处做了0.2mm的倒角处理，安装O型圈时不会刮伤橡胶表面，延长密封件的使用寿命。

在实际选型应用中，这款接头可根据管路通径需求匹配不同的规格参数，所有规格的结构形式保持一致，仅需调整螺纹直径、流道通径、六角对边尺寸等参数即可形成系列化产品，三维建模过程中可通过参数化驱动快速生成不同规格的模型，大幅提升系列化产品的设计效率。建模时需重点关注螺纹收尾处的退刀结构、O型圈槽的圆角处理、六角结构的棱边倒角等细节特征，这些细节不仅影响产品的加工工艺性，也直接关系到实际安装使用时的操作便利性与密封可靠性，比如六角棱边的倒角可去除机加工产生的毛刺，避免安装时划伤操作人员，也能减少扳手与棱边的应力集中，防止拧紧时出现棱边崩裂的问题。
