双头开口扳手工业级手动紧固工具设计

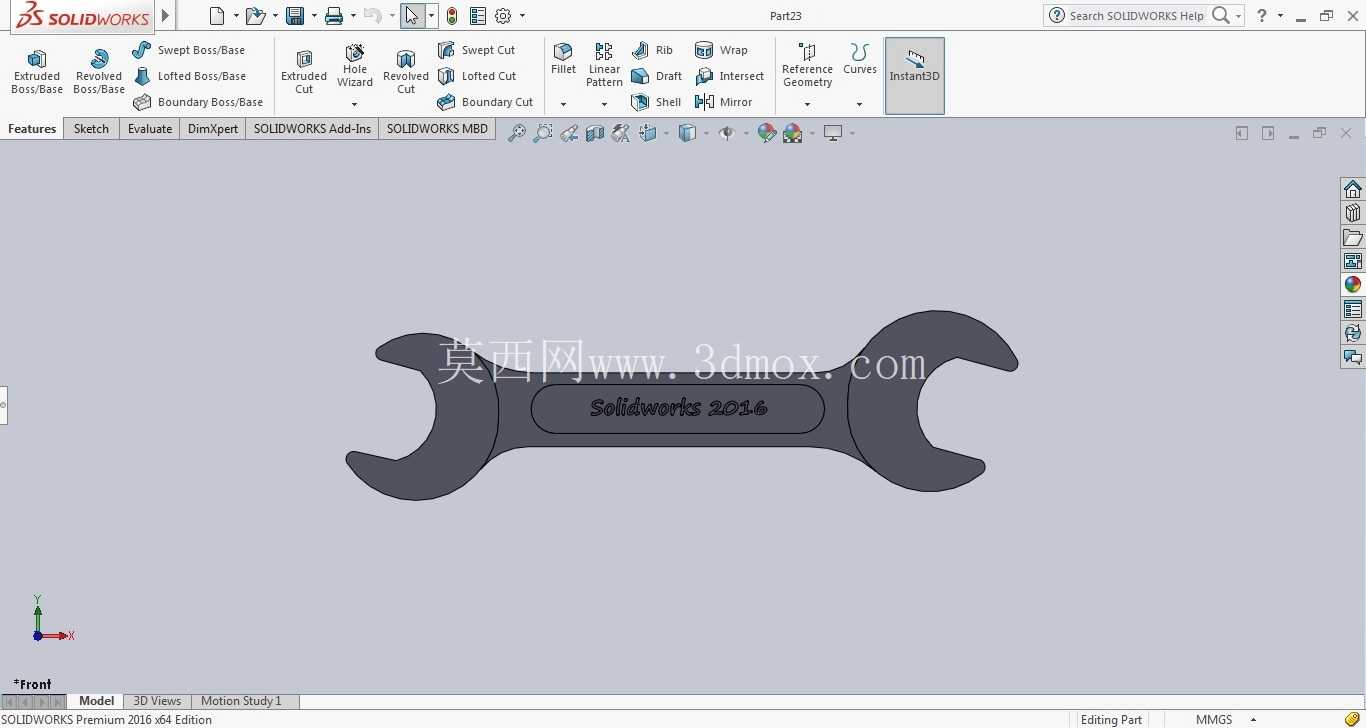

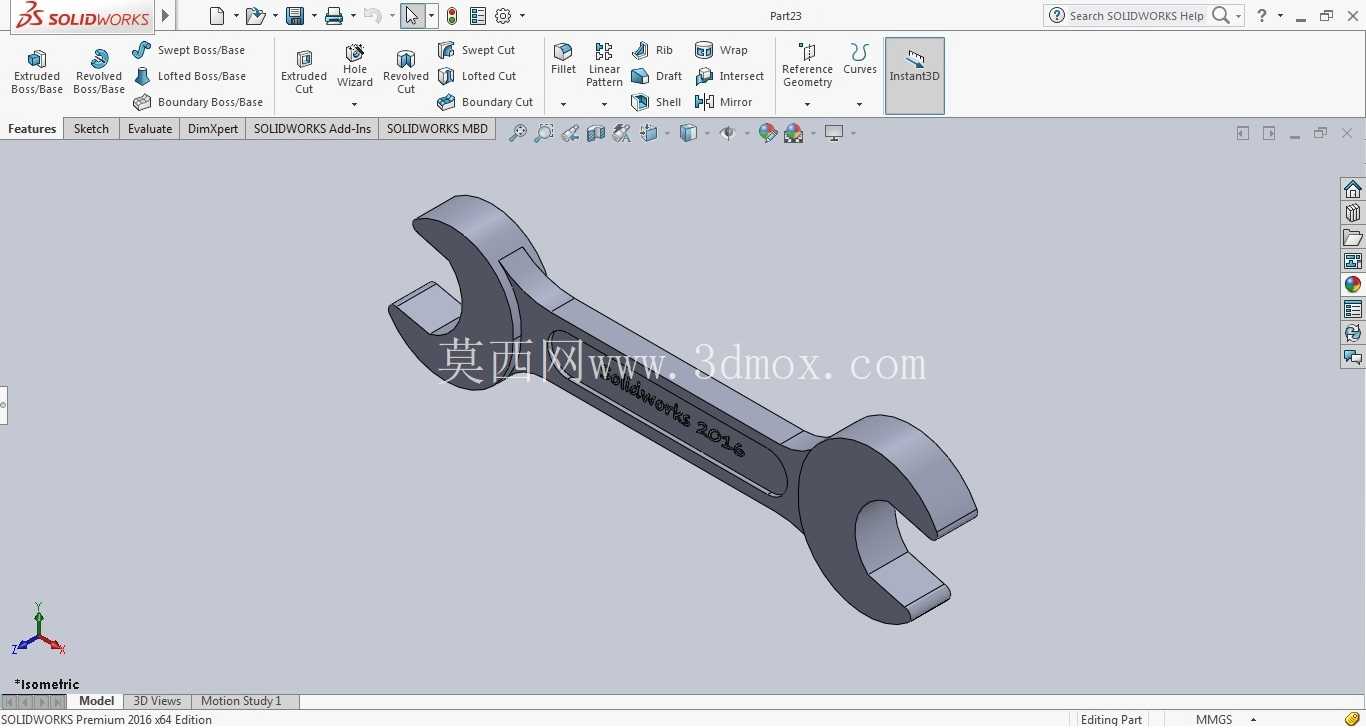

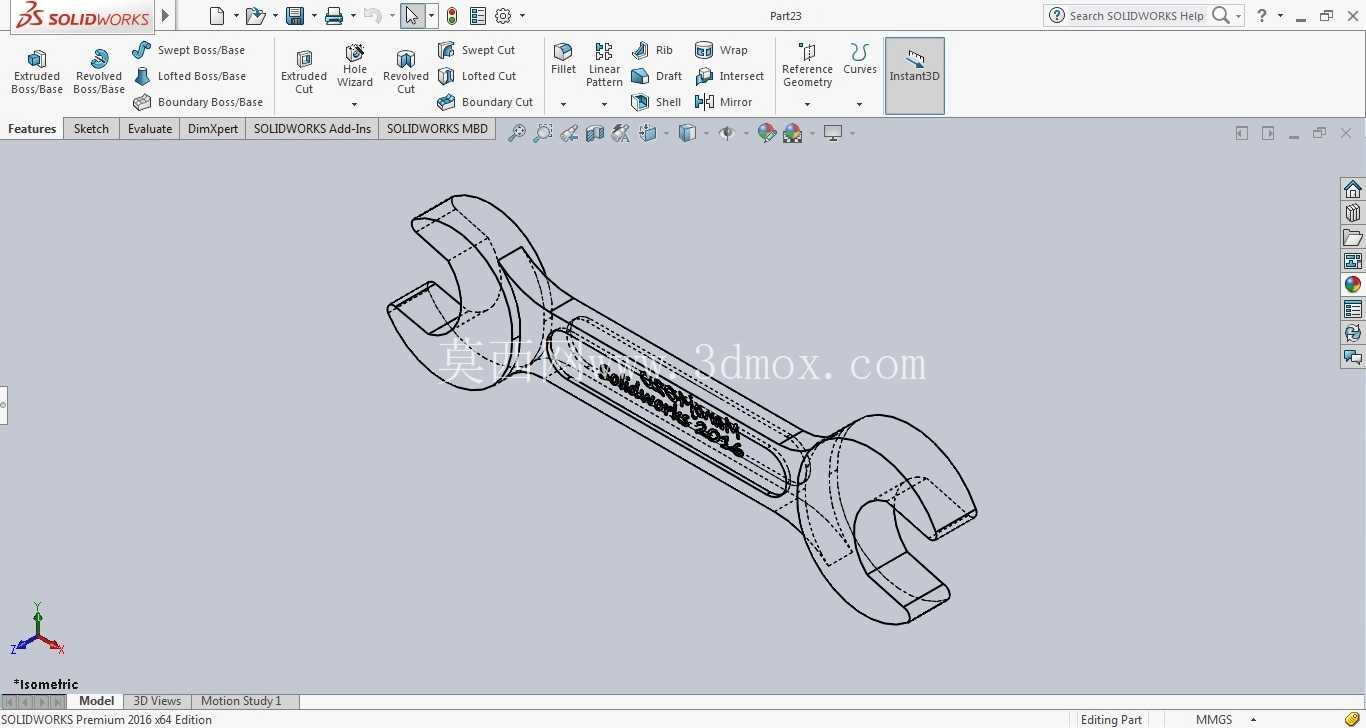

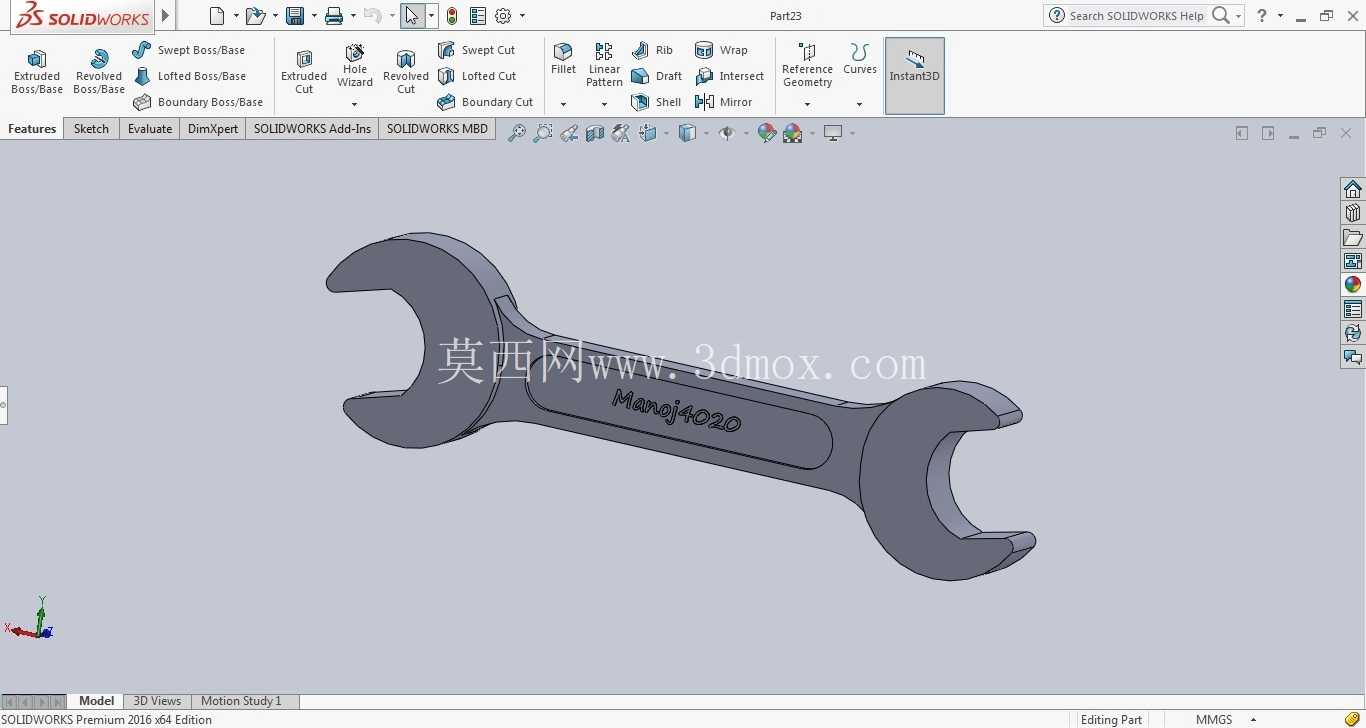

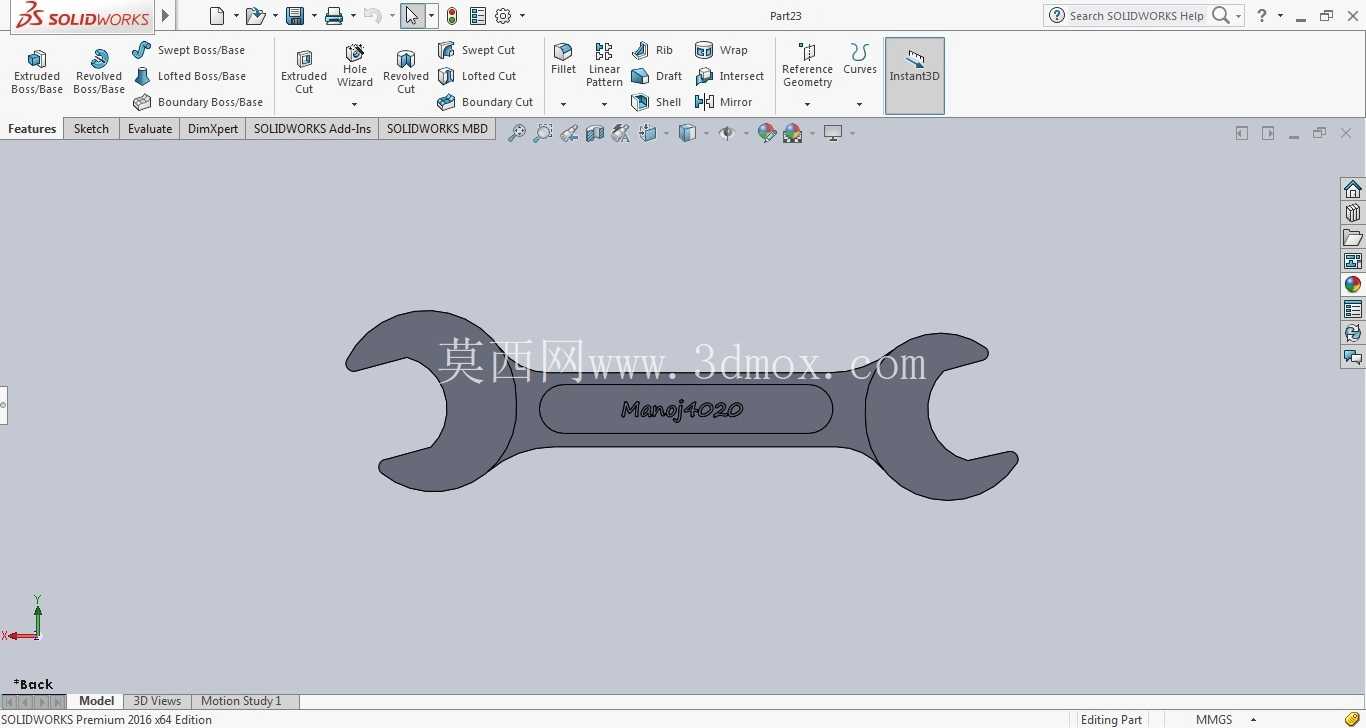

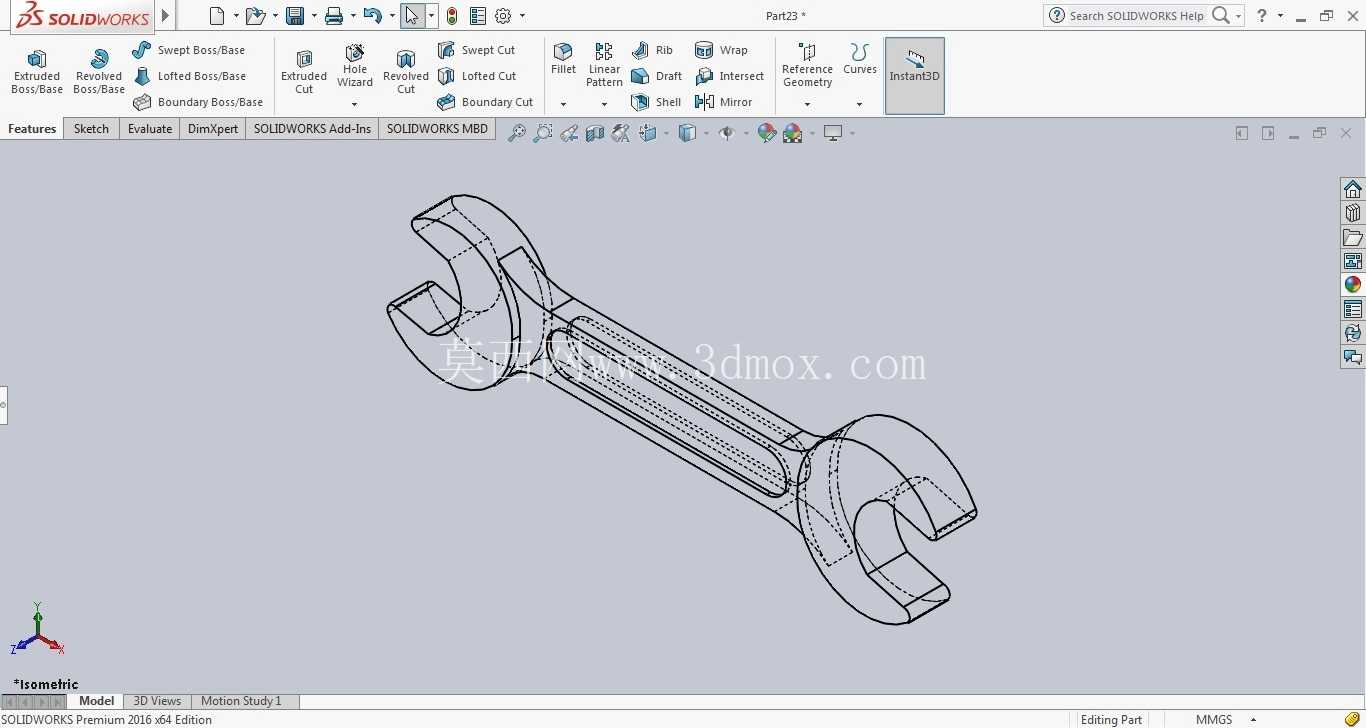

　　在设备运维、装配产线、五金维修等场景里，双头开口扳手是出镜率极高的手动紧固工具，区别于单头扳手、活动扳手的结构，这款双头开口扳手两端均设置对应规格的开口钳口，可覆盖两种不同规格的外六角、方头螺栓或螺母的拆装作业，减少作业过程中频繁更换工具的频次，尤其适合狭窄空间内的紧固件操作，无需像套筒工具那样预留足够的套入轴向空间，只要钳口能从侧面卡入紧固件头部即可施加扭矩。从结构设计逻辑来看，这款扳手的整体采用对称式布局，中间握持段做了扁平化加宽处理，既保证握持时的受力面积，降低长时间作业的手掌压痕，又能控制整体重量，避免过度冗余的材料增加工具自重。

　　两端的开口钳口做了15度的偏转角度设计，这个角度是经过大量实操验证的最优值——在管路旁、设备框架缝隙等扳手回转角度受限的场景里，每次扳动后翻转扳手即可继续卡合紧固件，不需要扳手做整周回转，就能实现紧固件的连续拧紧或松脱，大幅提升狭小空间内的作业效率。钳口的工作端面做了加厚处理，开口的两个受力面做了平行度公差约束，保证卡入螺栓头部时接触面完全贴合，不会因为接触面倾斜导致应力集中，既避免扳手使用过程中钳口崩裂，也能减少螺栓头部棱角被磨圆打滑的概率。

　　扳手整体的轮廓做了圆弧过渡处理，没有尖锐的棱角，避免作业过程中剐蹭操作人员手部或者周边设备零部件，握持段表面做了细微的防滑纹理处理，即使手上沾有少量油污，也能保证足够的握持摩擦力，不会出现施力时打滑脱手的情况。从尺寸边界来看，这款扳手的整体长度适配对应规格紧固件的扭矩要求，过长的杆身会导致施加扭矩过大，超出螺栓的屈服强度造成紧固件断裂，过短则会导致施加扭矩不足，紧固件预紧力达不到设计要求，容易出现设备运行过程中紧固件松脱的隐患。两端开口的尺寸严格对应标准紧固件的对边尺寸公差，开口宽度的公差控制在正差范围内，既不会因为开口过小无法卡入标准螺栓，也不会因为开口过大导致卡合间隙过大，损伤螺栓头部。

　　在实际应用中，这类双头开口扳手常配套在设备随机工具箱里，用于设备初次安装调试、日常运维检修时的紧固件拆装，也广泛应用于汽修、家装、五金维修等多个领域，相比活动扳手，它的钳口固定间隙更小，施力时的旷量更小，不容易打滑，对紧固件的损伤更低；相比梅花扳手，它的卡入速度更快，不需要从紧固件端部套入，在紧固件螺杆较长、或者端部有其他零部件遮挡的场景下，优势尤为明显。建模过程中，钳口部分的应力分布是重点校核的部分，通过对扳手施加额定扭矩的仿真分析，在钳口与螺栓接触的受力位置做了局部加厚，同时在钳口与握持段的连接位置做了圆弧过渡的加强结构，避免应力集中导致的扳手断裂，保证工具的使用寿命。整体结构没有多余的复杂零部件，一体成型的结构设计既适合锻造加工量产，也保证了整体的结构强度，表面处理可根据使用场景选择发黑、镀铬等不同工艺，满足防锈、耐磨的不同使用需求。
