高精度IFM压力传感检测元件三维结构

　　在气动回路、液压站、洁净气体输送管线这类工业场景里，压力检测元件的安装适配性直接决定了整套监测系统的调试效率，这次还原的这款压力检测部件，是参照现场在用的IFM系列实物完成的结构复刻，建模全程用数显卡尺对实物各部位尺寸做了逐段测量，所有安装边界、接口尺寸都和实物保持一致，能直接用于设备布局阶段的干涉检查、管线排布模拟。从实际使用场景来看，这类检测元件大多装在气源处理单元出口、液压缸无杆腔侧、真空发生器进气端这类位置，用来实时反馈管路内的流体压力值，给PLC控制系统提供压力触发信号，比如当气动夹紧回路压力低于设定阈值时，元件会输出开关量信号触发系统报警，避免工件夹紧失效飞出；在恒压供水的小型气控回路里，它也能配合比例阀完成压力闭环调节，维持输出压力的稳定。

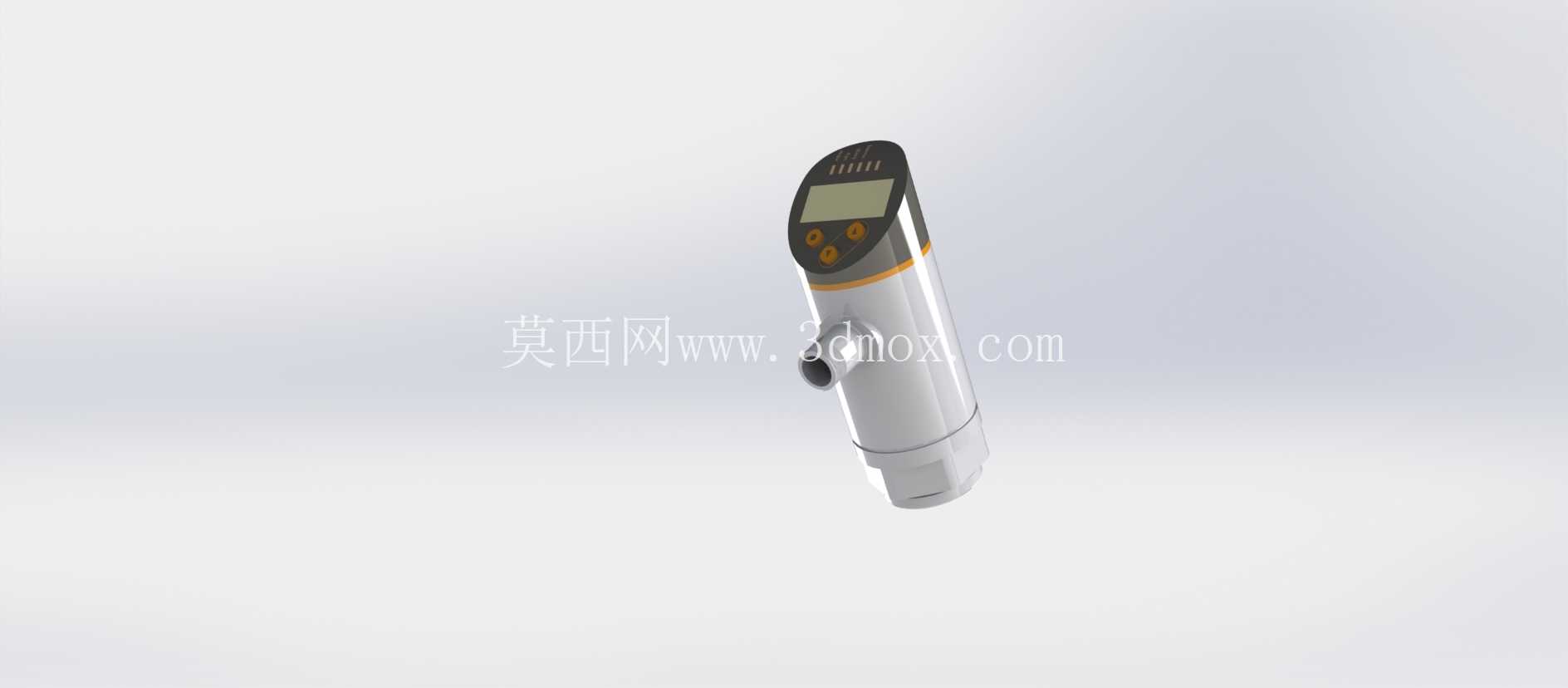

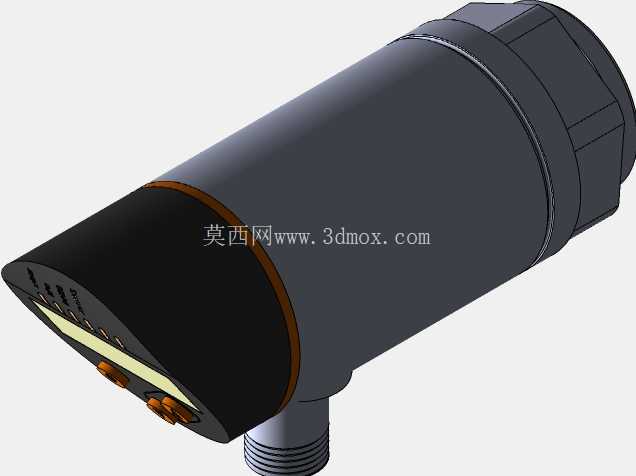

　　从结构设计的角度拆解，这款元件分为显示操作段、主体筒体段、接口连接段三个部分，顶部的显示操作区带有数显屏和三个操作按键，倾斜的面板角度刚好适配人员站立操作的观察视角，不用刻意弯腰就能看清屏显数值，按键的凸起高度做了适配戴劳保手套操作的设计，按压行程和反馈力度都和实物一致；主体筒体采用圆柱式结构，表面做了防滑滚花处理，方便安装时用扳手夹持拧动，不会出现打滑刮伤外壳的情况；下部的外螺纹接口是按照实际安装螺纹的公称尺寸、螺距做的示意性建模，因为实际螺纹的牙型细节在设备整体装配模拟中不需要完全还原，只要保证螺纹的公称直径、伸出长度和实物一致，就能准确模拟安装后的空间占位，不会和周边的管线、安装板出现干涉。建模过程中特意核对了几个容易被忽略的安装尺寸：首先是接口螺纹的伸出长度，这个尺寸直接决定了元件拧入管路接头后，整体的轴向占位长度，要是建模时这个尺寸做短了，实际装配时就会出现元件和安装支架碰撞的问题；其次是显示段的最大外径，这个尺寸关系到并排安装多个检测元件时的最小间距，按照实测尺寸建模的话，就能提前算出相邻两个元件之间需要留多大的间隙，既不会浪费安装空间，也不会出现装完之后按键互相顶住没法操作的情况；还有侧面的出线方向，建模时保留了侧出的快插接口位置，能准确模拟接线后的线缆弯折半径，避免布局时线缆和周边运动部件出现刮蹭。

　　从功能特性来看，这款检测元件集成了压力检测、数值显示、阈值输出三个核心功能，不需要额外外接显示仪表，直接通过顶部按键就能设置压力上下限、输出信号类型，相比传统的指针式压力表，它的响应速度更快，检测精度更高，还能通过数显屏直接读取实时压力值，不用凑近表盘辨认刻度，在设备日常巡检时能大幅提升排查效率。在做设备三维布局的时候，这类标准检测元件的模型精度很重要，很多工程师在布局阶段随便找个近似尺寸的模型代替，等到实际装配时才发现接口对不上、空间留小了，要么重新改安装板，要么调整管线走向，耽误现场安装进度。这次建模时除了还原外部可见的结构，还对内部的元器件排布做了合理的空间预留，筒体内部的空间刚好能放下压力检测芯体、信号处理电路板、接线端子这些部件，没有出现结构干涉的问题，外壳的壁厚也按照实物的塑料壳体厚度做了设置，整体重量分布和实物接近，如果后续要做设备的抗震模拟，这个模型的质量参数也能直接复用。另外，模型上的按键位置、显示屏的安装角度都和实物完全一致，在做设备人机交互仿真的时候，可以直接模拟操作人员按压按键、观察数值的操作视角，验证操作的便捷性，不用再后期调整模型角度。

　　对于做非标自动化设备设计的工程师来说，这个模型可以直接导入到设备总装图里，用来完成气源处理单元的布局、压力检测点位的排布，提前排查安装干涉问题，减少现场调试时的改造成本；对于做工业配件选型的人员来说，也可以通过这个模型直观了解元件的外形结构、安装尺寸，快速判断是否适配自己的设备安装空间。需要说明的是，模型上的外螺纹部分仅做安装尺寸示意，没有还原详细的牙型细节，这是因为在整机装配模拟中，螺纹牙型属于工艺细节，不会影响整体布局的准确性，如果需要做螺纹连接的强度仿真，可以在这个模型的基础上补充螺纹牙型的细节特征，不用重新搭建整体外形结构，能节省不少建模时间。
