YF-S401水流量传感器结构设计

在小型流体管控系统的搭建过程中，流量检测环节的元件选型往往直接决定整套系统的控制精度，这款YF-S401型水流量传感器，就是针对小通径、低流量区间的液体管路检测需求开发的专用元件，常见于家用净水设备管线、小型饮品售卖机出水端、桌面级水冷循环回路、小型农业滴灌支路这类对安装空间有严格限制的场景中。从实际使用的角度看，这类传感器的核心作用是将管路内的实时水流量转化为可被控制系统识别的脉冲信号，不需要额外加装信号转换模块就能直接对接常规的控制板卡，省去了二次开发的适配成本。

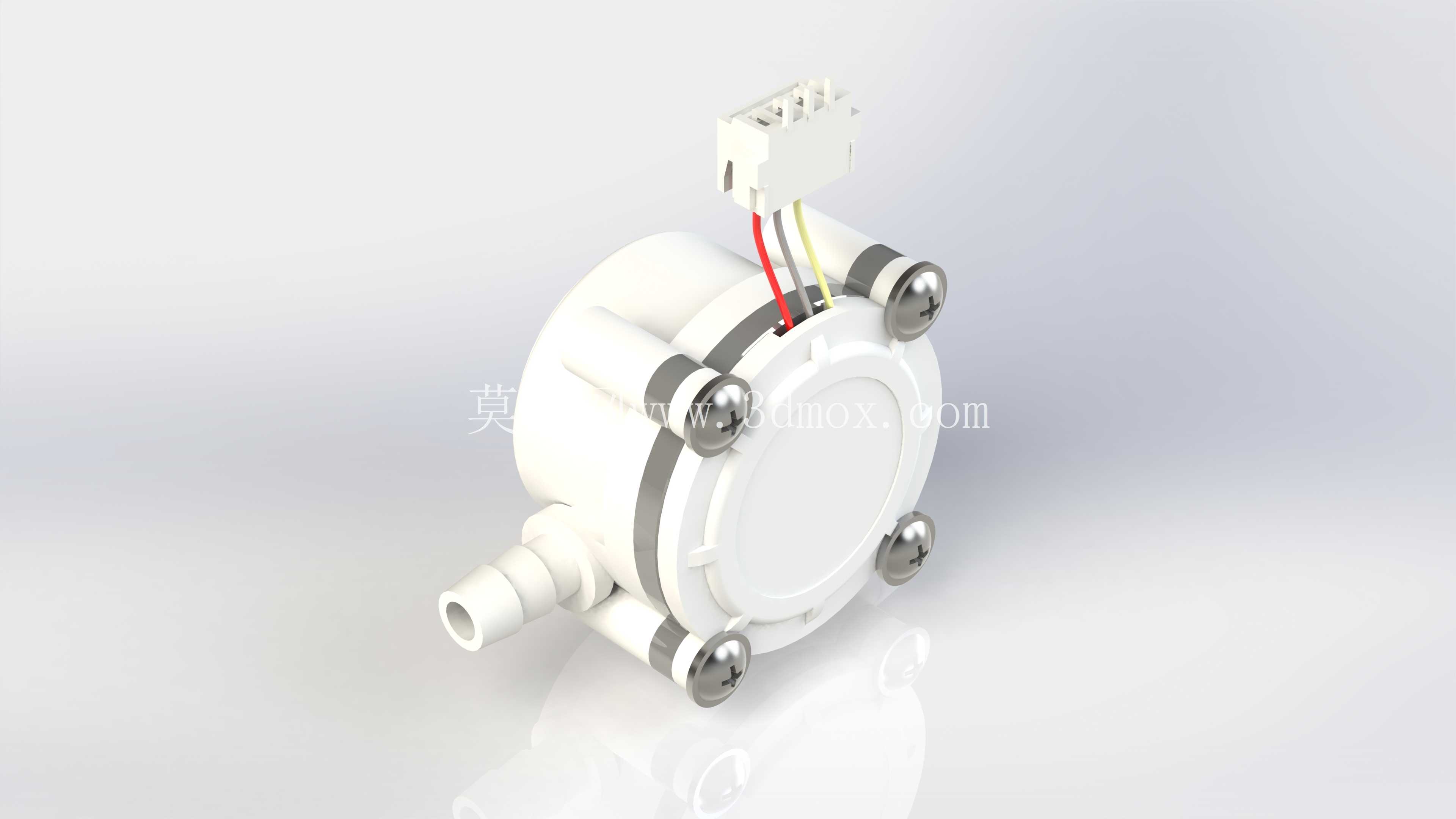

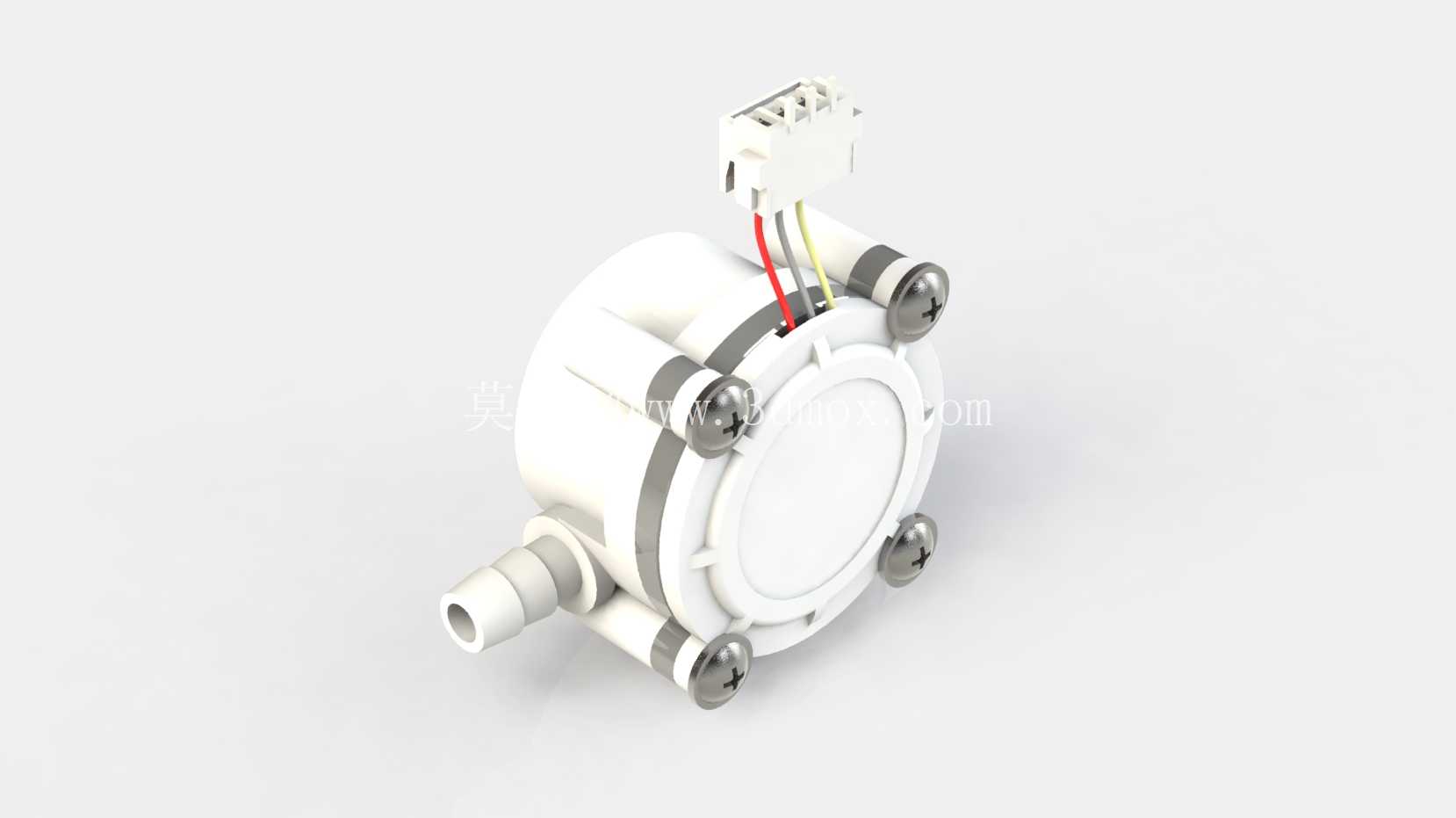

从结构设计的思路来看，这款传感器的主体采用了食品级耐水塑料材质，整体为圆盘式主体加侧出宝塔接头的布局，这种布局的优势在于可以在有限的安装空间内，让流体在腔体内形成稳定的旋流，带动内置的霍尔叶轮转动，避免因为流道突变造成的叶轮转动卡顿，进而影响检测精度。主体上的四颗不锈钢紧固螺丝均匀分布在圆盘端面，既可以保证上下壳体的密封压紧力均匀，不会出现单侧渗漏的问题，也方便后期维护时的拆解清理——毕竟在实际使用中，管路内的水垢、细小杂质长期积累会附着在叶轮转轴上，均匀分布的紧固件拆解后不会因为受力不均造成壳体密封面变形。顶部引出的三线接插件采用了标准的间距设计，分别对应电源、信号输出与接地，接线端做了防呆卡扣设计，现场安装时不会出现插反引脚烧坏元件的问题，引线长度预留了足够的弯折余量，适配不同走线方向的安装场景。

关于安装边界的尺寸考量，这款传感器的两个侧出宝塔接头适配常规的软质水管，接头外径匹配常见的小口径输水软管，安装时只需要用管箍紧固即可，不需要额外做螺纹密封处理，降低了现场安装的操作门槛。整体主体的圆盘直径控制在极小的范围内，厚度方向的尺寸也做了压缩，哪怕是在排布非常紧凑的设备内部管路中，也不需要特意调整其他元件的位置就能完成安装。工作压力上限设定在0.8MPa，完全覆盖常规民用、小型工业低压输水回路的压力范围，不会因为管路短时水锤冲击造成壳体开裂。流量检测区间覆盖0.3-6L/min，刚好匹配小流量支路的检测需求，在这个区间内叶轮转动的线性度较好，脉冲输出与实际流量的对应关系稳定，不会出现低流量区间无信号、高流量区间信号失真的问题。

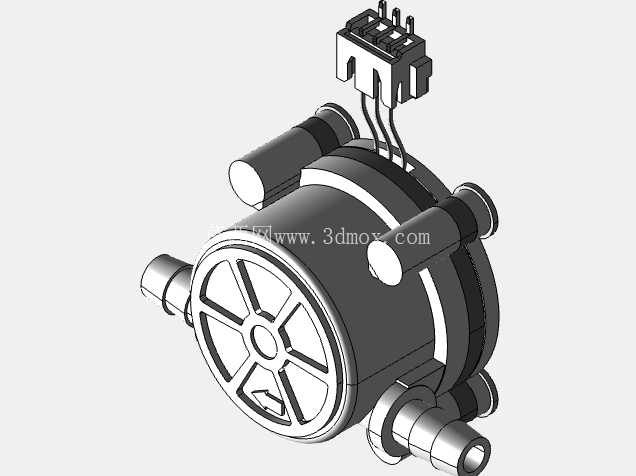

在实际选型适配的时候需要注意，这类传感器只能用于无强腐蚀性的清水类介质，如果是带有粘稠度的液体或者含有大颗粒杂质的污水，会造成叶轮卡滞，影响检测准确性。安装时尽量保持传感器主体处于水平状态，避免竖直安装时叶轮受自身重力影响出现单侧偏磨，长期使用后转轴间隙变大造成精度漂移。接插件部分要做好防水处理，避免管路凝露顺着引线渗入接插件造成信号短路。从建模细节来看，这款模型还原了壳体上的密封槽结构、螺丝柱的定位尺寸、接头处的防滑倒刺、接插件的引脚排布，不管是做设备的管路排布干涉检查，还是做传感器的安装支架设计，都可以直接调取模型完成装配验证，不需要反复测量实物尺寸调整结构，能有效缩短小型流体设备的开发周期。很多刚接触小型流体设备开发的工程师容易忽略流量传感器的安装方向，这款模型上也标注了流体的流向标识，在装配时可以直接对照标识确定安装方向，避免装反后无法正常采集流量信号。
