法兰连接角式止回阀结构设计

在工业流体输送管路系统中，角式止回阀是承担介质单向导通、反向截止功能的核心阀件，这类阀件的角式结构决定了其安装场景多集中在管路垂直转向节点，相比直通式止回阀，角式结构能在90度转向的管路布局中减少一个弯头配件，降低管路整体流阻与安装空间占用，尤其适合石化、给排水、暖通、化工物料输送等领域的垂直-水平管路转向位置，避免介质反向回流引发的泵叶轮反转、物料倒灌、管路压力冲击等工程问题。

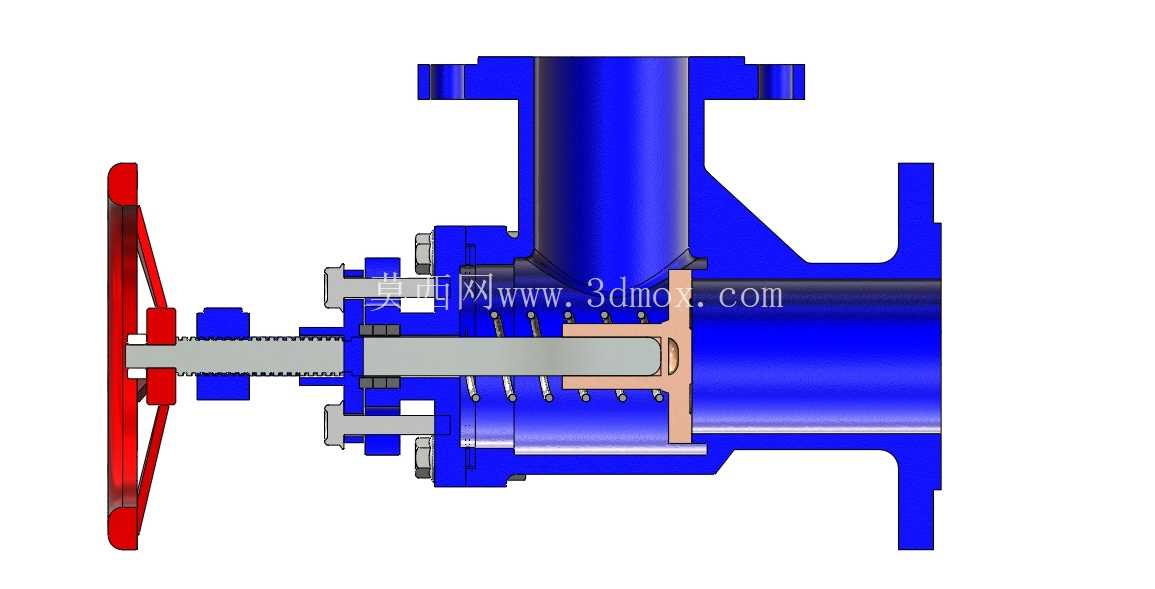

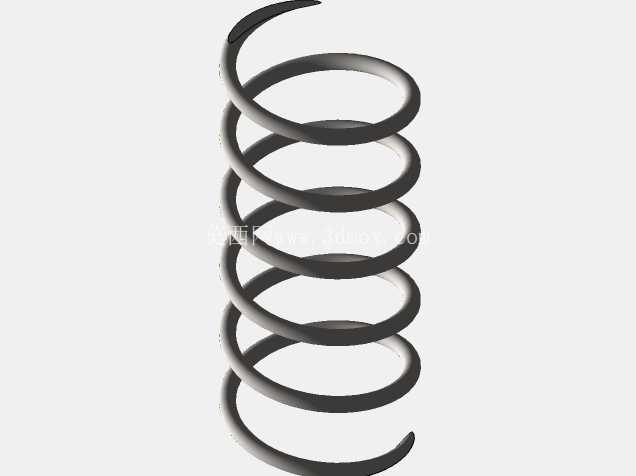

从实际功能逻辑来看，这款角式止回阀依靠介质自身压力实现阀瓣的自动启闭，当介质从阀的侧部法兰端正向流入时，介质压力克服阀瓣自重与复位弹簧预紧力，推动阀瓣沿阀杆轴向抬升，介质通过阀腔从上部法兰端流出；当管路出现介质反向流动趋势时，反向介质压力与阀瓣自重、弹簧复位力共同作用，将阀瓣压紧在阀座密封面上，实现管路的快速截断，阻断介质反向流动路径。相比旋启式止回阀，这种轴向升降式的角式结构关闭行程更短，水锤冲击更小，适合中低压、介质流速相对稳定的管路工况，密封面的贴合精度更高，长期运行的内漏风险更低。

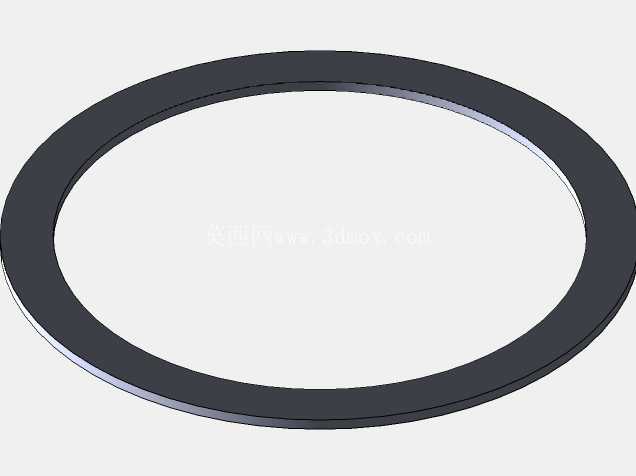

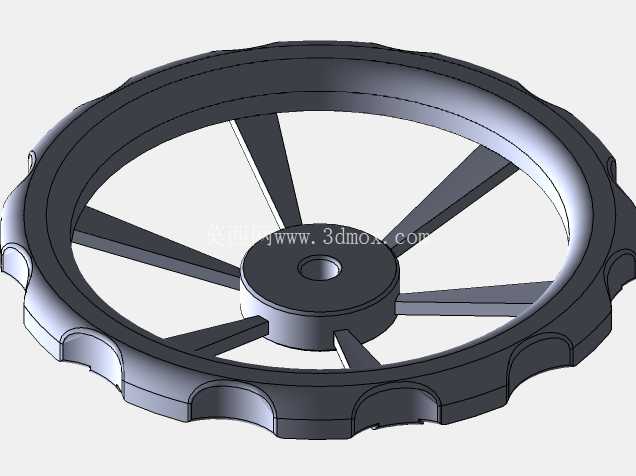

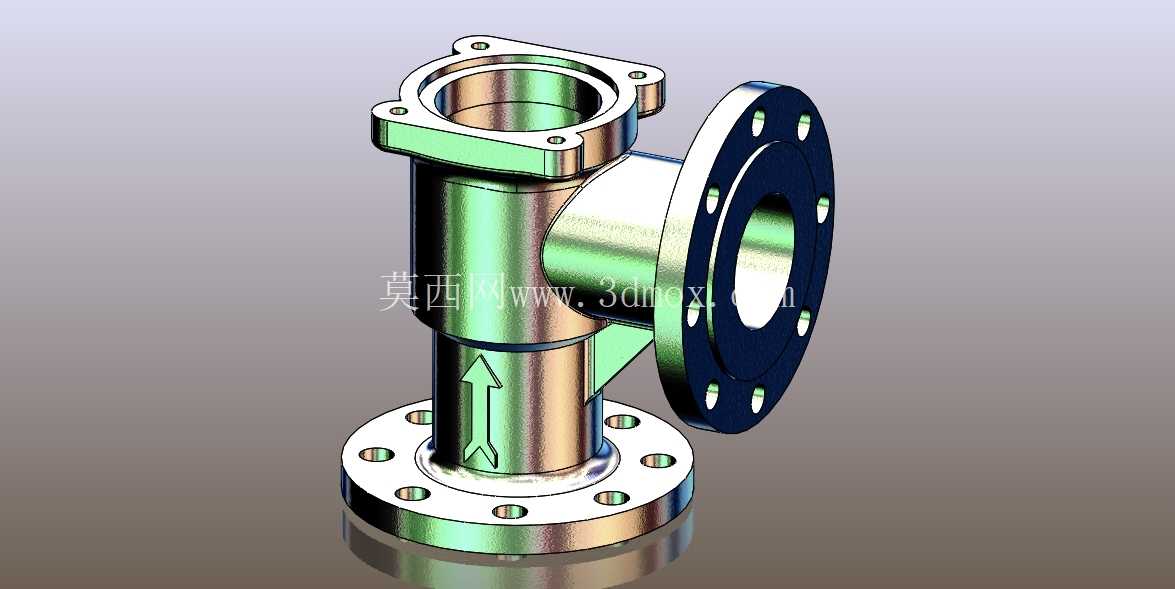

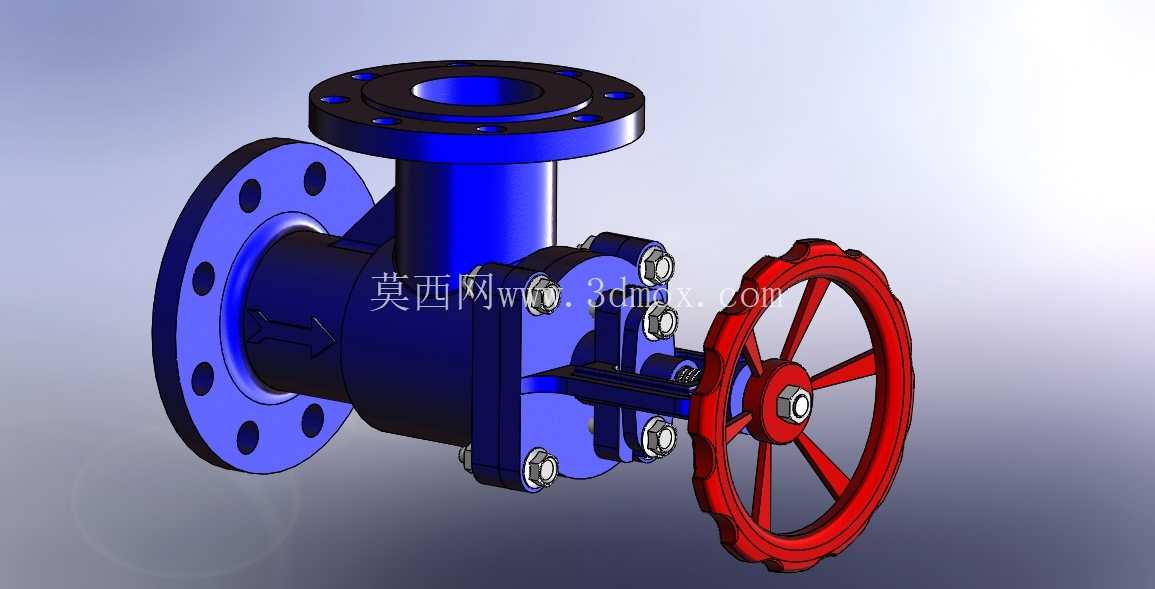

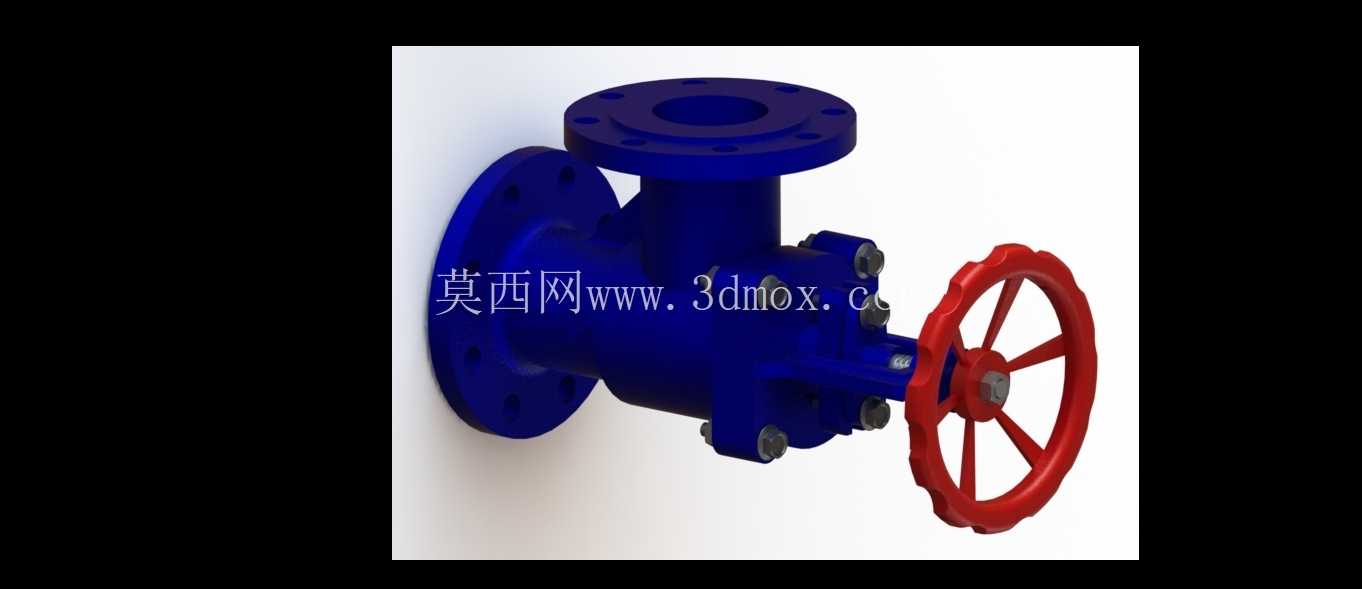

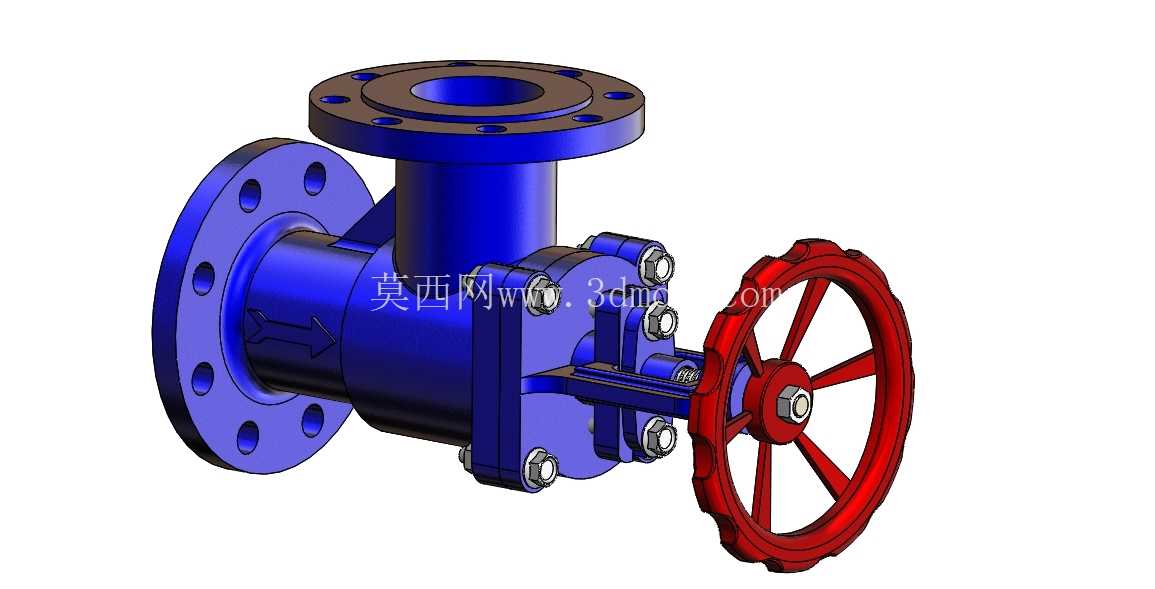

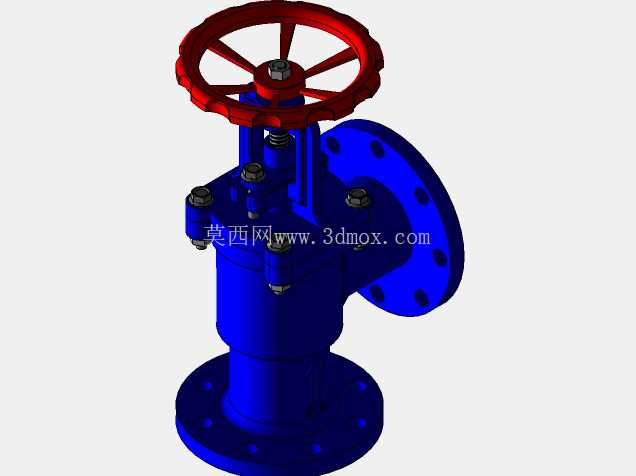

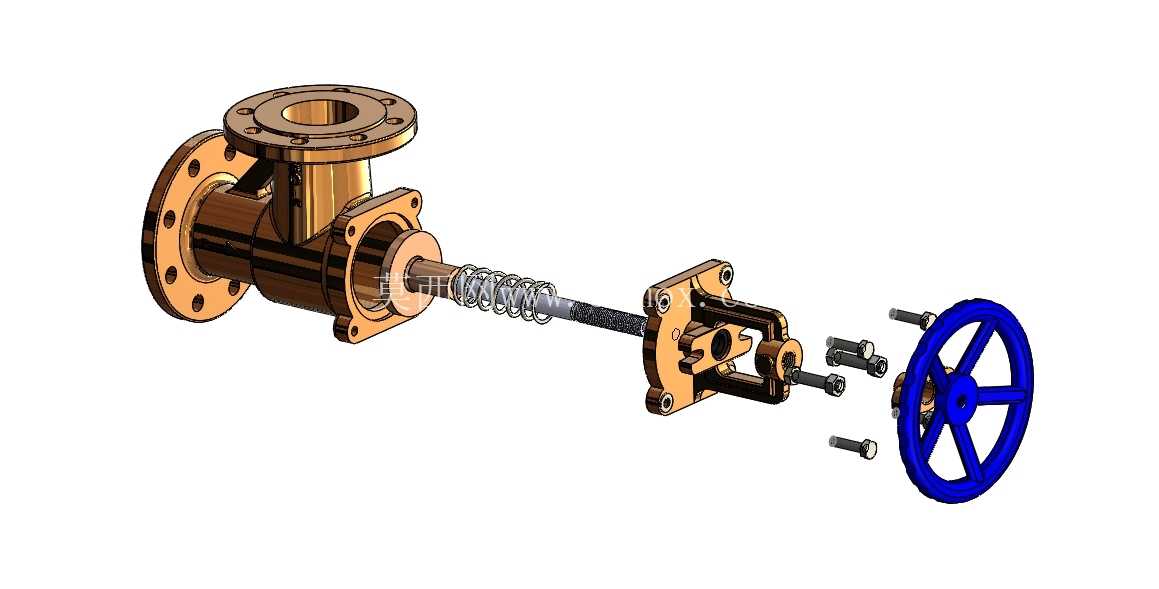

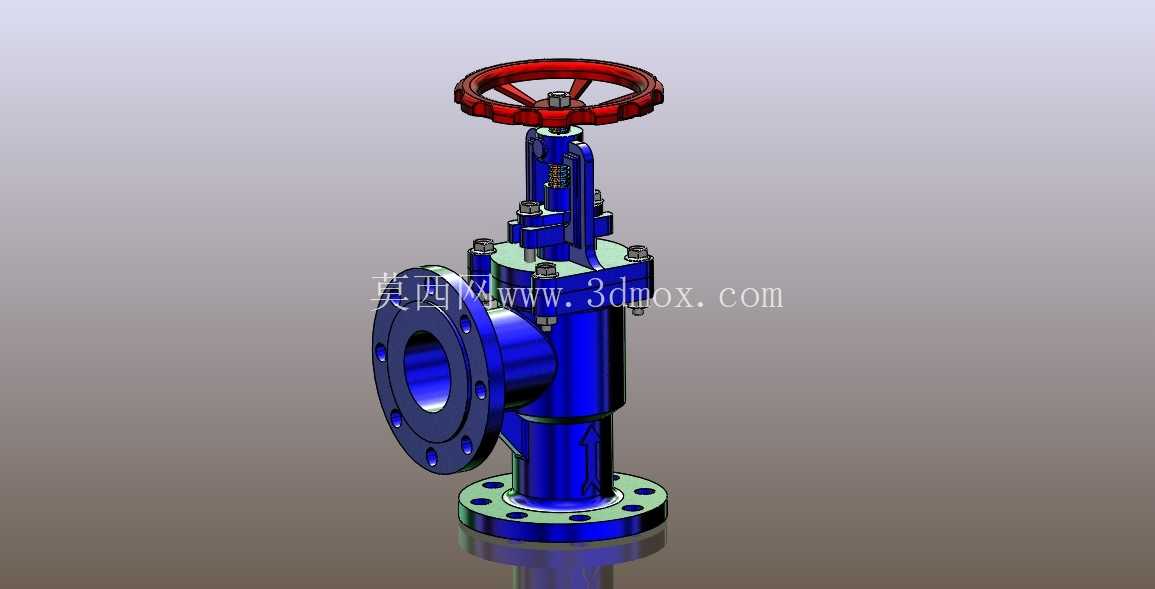

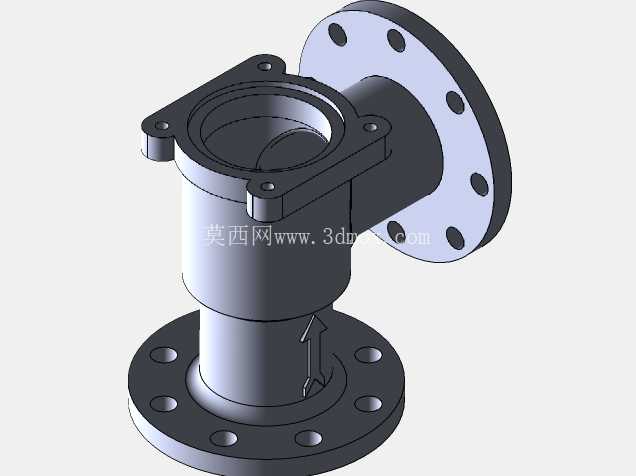

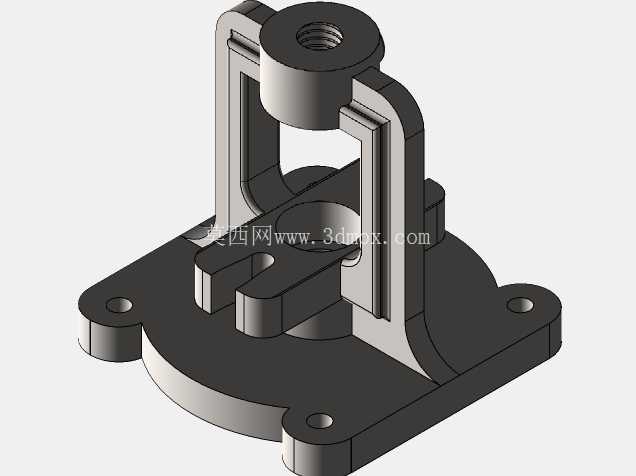

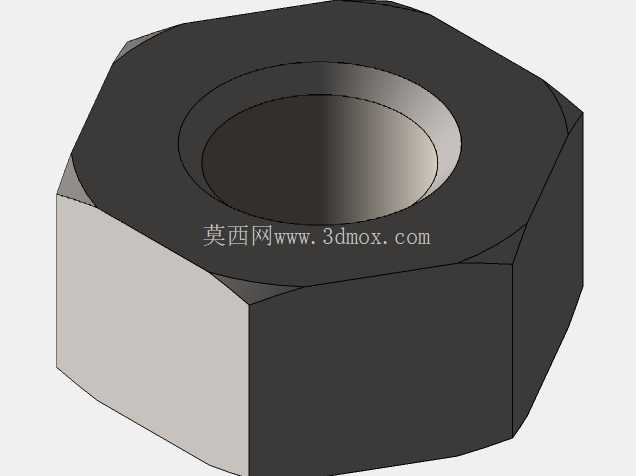

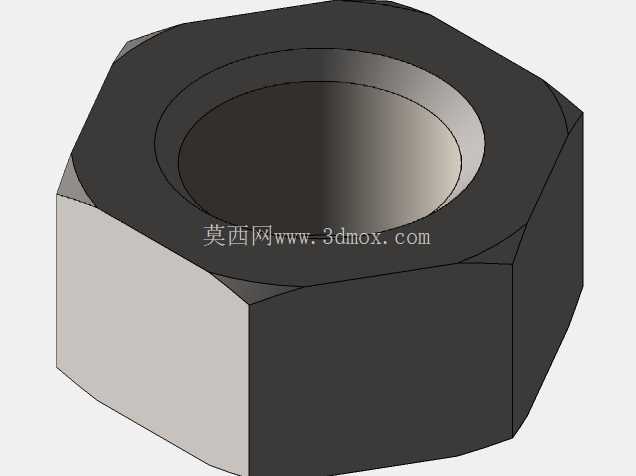

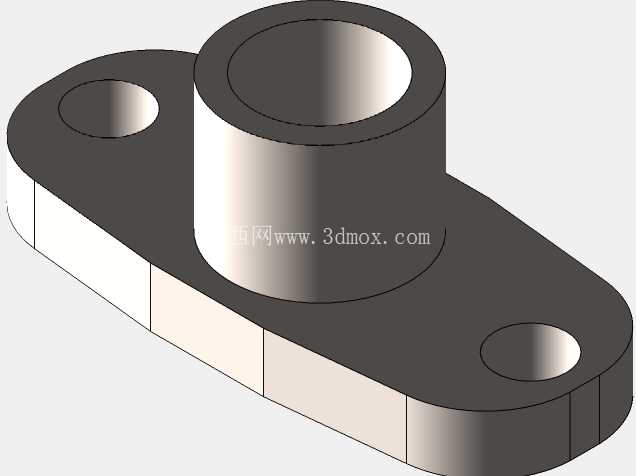

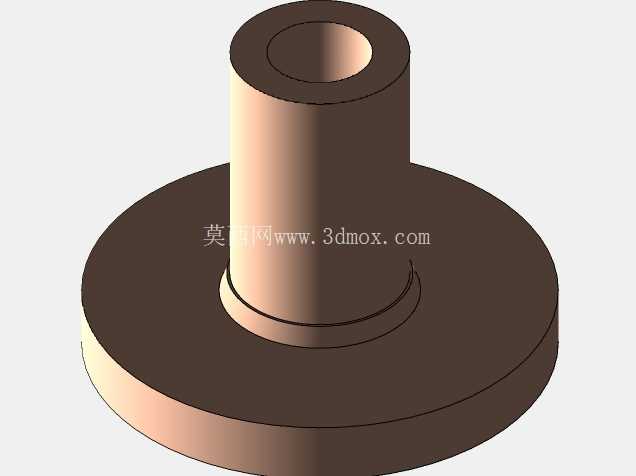

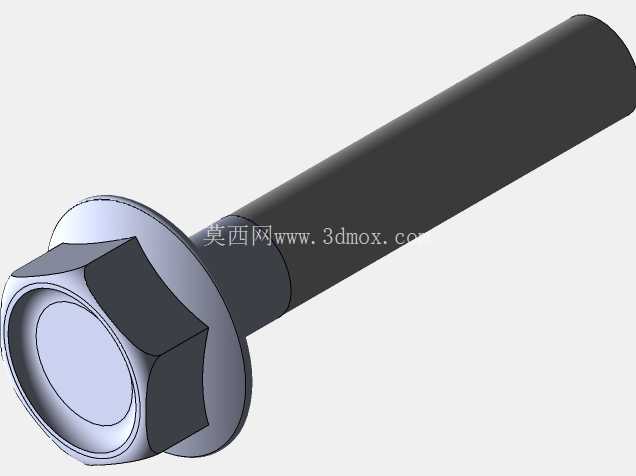

在结构设计思路上，这款模型采用了双侧法兰连接结构，侧部法兰与上部法兰均采用标准凸面法兰设计，法兰盘上的螺栓孔均匀分布，匹配对应压力等级的管路法兰安装标准，安装时无需额外加工转接件，可直接与同规格的工业管路法兰对接。阀体采用一体式铸造成型的腔体结构，阀腔流道做了圆弧过渡处理，避免直角流道引发的介质紊流与局部压损，阀瓣导向结构集成在阀腔内部，保证阀瓣升降过程中无径向偏移，密封面始终保持正对贴合。阀盖部分采用螺栓紧固的可拆卸结构，阀盖与阀体之间设置密封垫片，方便后期检修时拆卸更换内部密封件与弹簧组件，无需将整个阀体从管路上切割拆除，降低运维成本。手轮结构设置在阀盖外侧的阀杆端部，这里的手轮并非用于常规开关调节，而是作为检修调试时的手动辅助结构，当管路长期停运后阀瓣出现卡滞时，可通过转动手轮带动阀杆微动，顶起阀瓣疏通流道，或是在检修时手动锁止阀瓣位置，保障检修作业安全。

从安装边界与尺寸适配角度，这款角式止回阀的进出口法兰呈90度垂直布置，安装时需要预留足够的操作空间，尤其是手轮侧需要预留不小于手轮半径的操作距离，方便后期手动调试操作。阀体的法兰端面平面度、螺栓孔中心距均严格匹配对应公称通径的法兰标准，安装时法兰密封面需对齐，螺栓采用对角紧固方式，避免法兰偏斜引发的密封泄漏。阀腔内部的流道通径与进出口法兰通径保持一致，无缩径设计，保证介质通过时的流道截面积稳定，减少不必要的压力损失。阀杆与阀盖之间采用填料密封结构，防止介质从阀杆配合间隙处外漏，填料压盖通过螺栓可调，当长期运行出现填料磨损外漏时，可在不停机的工况下适当紧固压盖螺栓补偿密封量，提升运行可靠性。

在实际选型应用中，这类角式止回阀通常安装在泵出口的垂直管段转向位置，或是换热器、压力容器的进出口管路处，一方面可以在泵停机时阻断介质回流，保护泵叶轮不受反向水流冲击，另一方面可以在容器压力波动时防止介质倒窜，维持系统压力稳定。设计时针对不同的介质特性，可更换阀瓣与阀座的密封材质，比如清水介质可采用丁腈橡胶密封，腐蚀性化工介质可采用氟橡胶或聚四氟乙烯密封，高温介质则可采用金属硬密封结构，适配不同的工况温度与介质腐蚀要求。整个模型的结构细节完整还原了实际工业产品的装配关系，包括法兰螺栓、阀盖紧固螺栓、手轮辐条结构、阀瓣导向部位等细节都做了精准建模，能够直接用于管路布局的干涉检查、阀件选型的结构确认，也可作为教学演示的三维样例，帮助设计人员直观理解角式止回阀的内部结构与工作原理。
