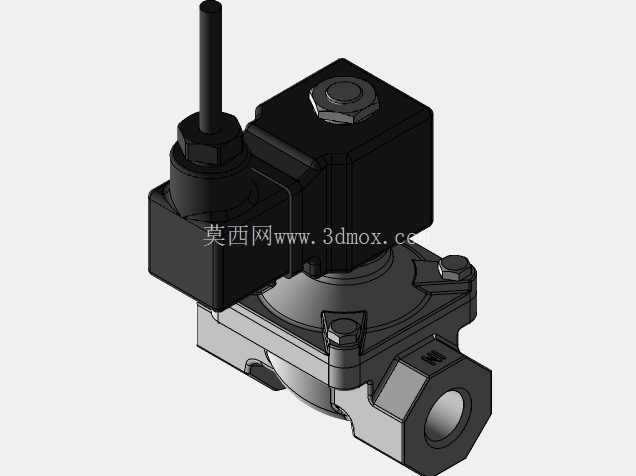

不锈钢二位二通流体控制电磁阀结构

这套二位二通电磁阀的三维结构，围绕小口径流体管路的自动通断需求展开，阀体采用不锈钢材质，适合水、气、弱腐蚀性介质以及对洁净度有要求的工况。现场布置时，它常出现在水处理支路、食品饮料灌装辅助管路、小型气动系统、化工取样管线和实验室流体设备中，用来替代人工球阀，实现远程信号控制下的快速启闭。

从实际用途看，该阀承担的是管路开关功能，不承担流量调节。线圈得电后，电磁力驱动内部先导或直动式启闭件动作，使阀口打开；失电后依靠弹簧复位切断流道。建模时需要把这种“通电开、断电关”的逻辑反映到零件关系中：上部黑色线圈组件与下部金属阀体之间通过锁紧螺母和隔磁管组件连接，动铁芯、弹簧、密封件位于隔磁套管内部，外部看不到的运动边界也要在装配里留出合理间隙，否则模型在干涉检查时会出现假接触。

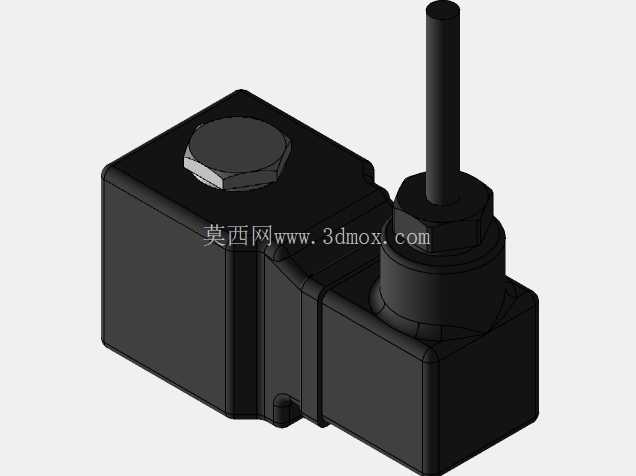

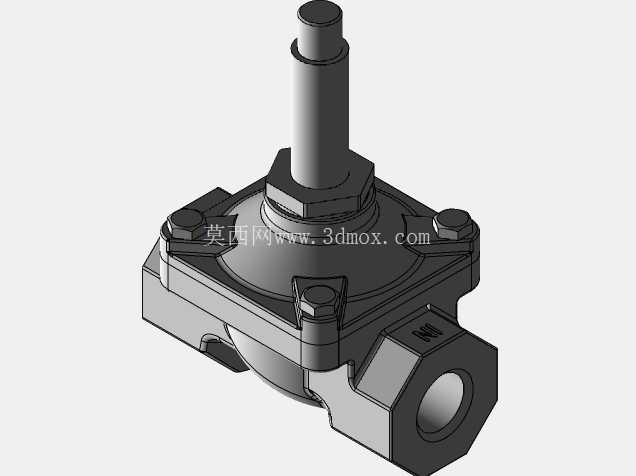

结构设计上，下部阀体是承力和过流主体。两侧G3/8内螺纹接口构成直通流道，入口与出口轴线重合，便于在水平或竖直管段中直接串接。阀体中部的膜片或活塞腔承担压力分配作用，不锈钢本体在潮湿、清洗剂冲刷、弱酸碱环境中比黄铜阀更耐蚀，也减少了锈蚀颗粒污染介质的风险。上部线圈外壳为方正造型，侧面预留电气插接位置，接线方向可根据安装空间旋转调整，这对紧凑设备内部布线很重要。线圈顶部的固定螺母既用于电磁组件装配，也决定了维护时拆装线圈是否需要把阀体从管路中拆下。

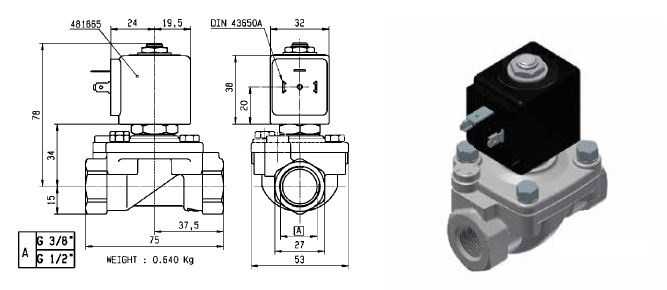

外形尺寸方面，建模需重点控制三类边界：一是管路接口边界，G3/8内螺纹的公称通径、螺纹有效旋合长度和端部六角受力区要符合管阀件常规布置；二是高度边界，线圈顶部到阀体流道轴线的距离决定了阀上方需要预留的检修空间，不能只按阀体本体高度排布；三是侧向边界，电气插头伸出方向、阀体两端接头扳手空间以及线圈固定螺母的旋转空间都应纳入设备模型。若把阀贴近墙板或其他元件，实际装配时会出现插头无法插拔、管接头无法拧紧的问题。

安装思路上，这种阀通常采用管道支撑，不建议让管路重量全部压在阀体上。阀体流向标识应与介质方向一致，虽然直通外形左右对称，但内部阀口和密封结构并非完全可逆，反向安装可能导致关闭不严或先导压力建立异常。线圈位置一般保持竖直向上或略微倾斜，避免长期积水包覆电气插接区。三维布局时，可以先按管路中心线确定阀体位置，再根据线槽方向旋转线圈，使插头朝向便于接线和维护的一侧。

建模过程中，阀体流道不必追求完全按内部复杂型腔逐段还原，但外形、接口、安装高度、线圈包络和紧固件位置必须准确。不锈钢阀体的铸造圆角、接头六角面、顶部两颗紧固螺钉、线圈壳体分型线和标签区域，都属于外观与装配识别特征。对设备选型人员而言，这些细节决定了该阀能否在有限空间内完成安装；对结构工程师而言，模型的价值不在于单独展示一个零件，而在于把流体执行元件放进整机管路后，能够同步检查管路干涉、电气插拔、维护拆卸和操作可达性。

在自动化设备里，这类阀虽然体积不大，却往往控制着关键介质的进入与排出。若三维阶段只放一个简化方块，后期很容易漏算线圈高度和插头旋转半径；若把阀体接口、电磁组件、紧固件和流道方向完整表达出来，管线布置、支架设计和维护空间校核都会更接近真实装配状态。
