石油天然气行业立式工业锅炉结构设计

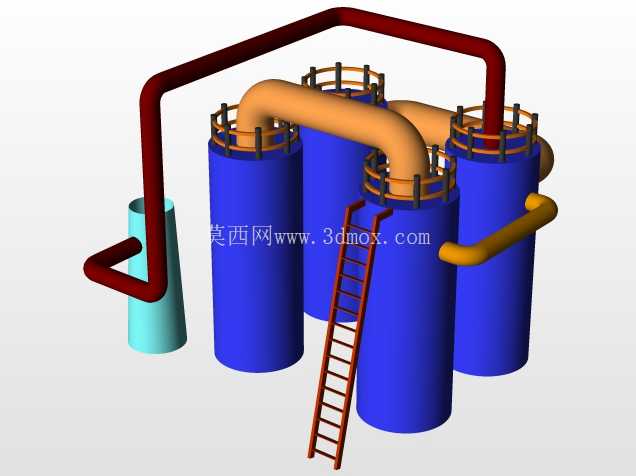

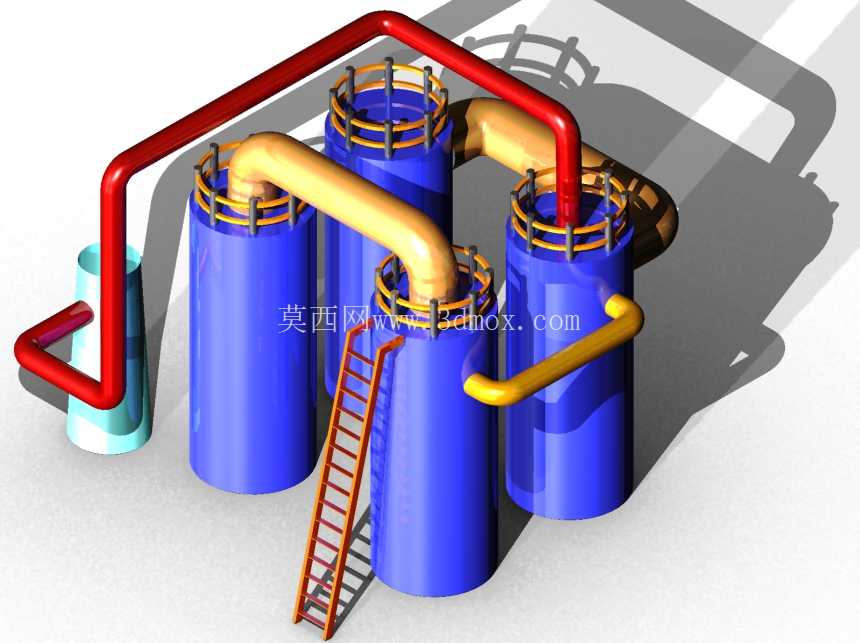

　　这套设备结构主要面向油气开采场站、集中处理站的供热需求设计，区别于普通民用锅炉，其核心要适配油气生产场景中介质伴热、原油升温、场站冬季保温的多工况负荷要求，四个立式承压罐体采用阵列式排布，既压缩了整体占地空间，也方便后期单罐检修时不中断整套系统的运行。从结构布局来看，不同管径的工艺管道做了明确的介质流向区分，大口径弯管走主加热介质回路，小口径分支管道负责各罐体间的压力平衡与介质导流，管道转弯处全部采用大曲率半径弯管设计，降低介质输送过程中的沿程阻力，减少管道冲蚀磨损的概率，适配油气场站含杂质介质的长期输送需求。

　　罐体顶部的防护栏杆采用标准化的工业护栏尺寸，踏步直梯的梯梁、踏棍间距完全符合工业操作平台的安全规范，日常巡检人员可以通过直梯到达罐顶完成阀门操作、液位检测、安全附件校验等常规作业，梯身与罐体的连接点做了局部加强处理，避免长期踩踏出现结构变形。设备整体的安装边界需要考虑场站的管线对接需求，底部预留了足够的管线排布空间，侧面的管道接口全部做了统一的法兰连接基准，方便现场施工时与站区已有的工艺管网快速对接，不需要额外做管道改线。设计过程中优先考虑了设备的运维便利性，罐体之间预留了足够的检修通道，日常巡检时可以直接到达每个罐体的观察口、排污口位置，不需要额外搭建临时操作平台。

　　承压罐体的壁厚取值结合了油气场站的常规工作压力等级做了匹配，罐顶的安全附件安装位做了凸台加强，避免附件安装处出现应力集中。管道支架的设置位置经过受力核算，在管道转弯、介质变向的位置都设置了支撑点，避免管道长期运行出现振动疲劳。整套结构的布局没有采用传统锅炉的单体大罐设计，而是用多罐并联的结构实现负荷调节，在低负荷工况下可以单独投用部分罐体，降低运行能耗，高负荷时多罐同时运行满足大热量输出需求，这种设计也更适配油气场站负荷波动大的实际生产特点。设备旁侧的浅色附属结构是配套的介质预处理单元，负责过滤进入锅炉的介质杂质，避免杂质进入罐体内部造成结垢、堵塞，延长设备的整体检修周期。所有外露的管道连接点都预留了足够的操作空间，方便后期法兰紧固、密封垫更换等维护作业，罐体底部的排污口统一朝向检修通道一侧，排污作业时不需要绕行到设备背面，降低现场运维的操作难度。
