三英寸带加强筋PVC法兰结构设计

在民用给排水、化工介质输送、农田灌溉管路的布设作业中，法兰是实现管段之间、管路与阀体/泵体之间刚性可拆卸连接的核心部件，这款三英寸规格的PVC法兰，正是针对低压常温流体输送场景开发的塑料连接件，适配公称通径3英寸的PVC管材端接需求，相比同规格金属法兰，它自重更轻、耐化学腐蚀性能优异，不会出现锈蚀结垢问题，在给排水、弱酸碱化工流体输送场景中能大幅降低管路运维成本。

从结构设计来看，这款法兰采用一体式注塑成型结构，主体分为法兰盘与承插筒体两个核心部分，承插筒体的内径匹配3英寸PVC管材的外径公差，安装时可将管材插入筒体内部，通过粘接或者热熔方式实现密封固定，避免连接位置出现渗漏。法兰盘上均匀分布8个螺栓过孔，孔位的分度圆直径严格匹配同压力等级三英寸法兰的通用安装标准，可直接与同规格金属法兰、PVC法兰、阀门端法兰实现配对安装，不需要额外加工转接件，适配现有管路系统的安装互换要求。

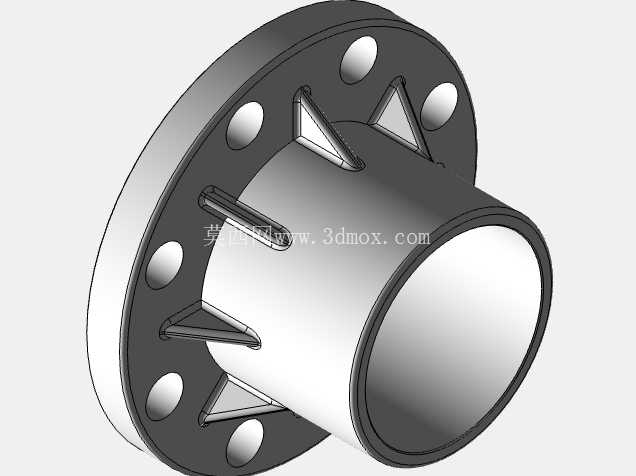

考虑到PVC材料本身刚性低于金属材质，这款法兰在筒体与法兰盘的连接位置，均匀设置了8处三角形加强筋，筋板沿筒体周向等角度分布，一端与法兰盘盘面垂直连接，另一端与筒体外壁贴合延伸，这种结构设计可以在不额外增加法兰整体壁厚的前提下，大幅提升连接位置的结构强度，避免螺栓锁紧时法兰盘出现翘曲变形，也能降低管路运行过程中受轴向推力、径向震动时连接位置的应力集中问题，防止法兰盘从筒体根部断裂。法兰盘的盘面做了平面度公差控制，安装时配合橡胶密封垫片，在额定压力范围内可以实现可靠的端面密封，不会出现介质渗漏问题。

从安装边界来看，这款法兰的筒体长度满足承插深度要求，安装时不需要对管材做额外的坡口处理，只要将管材端面切割平整、清理干净粘接面即可完成装配，普通施工人员不需要专用工装就能完成安装作业。法兰盘的外径尺寸控制在合理范围内，相邻螺栓孔之间的预留空间足够普通扳手操作，在狭窄的管路井道、设备旁的狭小安装空间内也能顺利完成螺栓锁紧作业。相比平焊钢法兰，这款PVC法兰不需要做防腐处理，在输送生活用水时不会析出有害物质，满足饮用水输送的卫生要求；在输送弱酸碱废水、化工流体时，不会像普通碳钢法兰那样被快速腐蚀，使用寿命更长，而且整体重量只有同规格钢法兰的五分之一左右，运输、安装过程中不需要起重设备辅助，单人即可完成搬运装配，大幅降低施工成本。

在实际应用中，这款法兰可用于民用建筑的给排水立管连接、污水处理厂的加药管路连接、农田灌溉系统的管路对接、化工车间的低压腐蚀性介质输送管路，也可用于水族工程、泳池水循环系统的管路连接，适配多种低压流体输送场景。设计过程中充分考虑了塑料件注塑成型的工艺特性，所有转角位置都做了圆角过渡，避免注塑过程中出现应力集中导致的开裂问题，同时筋板的厚度设置遵循均匀壁厚原则，不会出现注塑缩痕、缺料等成型缺陷，适合批量注塑生产，生产效率高、成本可控。另外法兰的端面没有设置凸台密封面，采用全平面密封结构，配合橡胶垫片使用时，密封压力分布均匀，对于低压管路来说，这种密封结构的容错率更高，即使两个配对法兰之间存在少量的角度偏差，也能通过垫片的形变实现密封，降低了安装时的对中精度要求，适合现场施工条件有限的管路安装场景。
