做管路流体控制设计的工程师大多清楚,闸阀是截断类阀件里应用最广的品类之一,和节流阀、调节阀不同,它的核心作用是实现管路介质的全通或全断,不适合用来调节管路流量与压力,长期处于半开半关状态会让密封面受介质冲蚀磨损,大幅缩短使用寿命。这次建模的这款手动闸阀采用内螺纹连接形式,适配小通径低压管路的安装需求,常见于建筑给排水、小型暖通循环、普通工业水系统、低压气动输送等场景,相比法兰连接的大口径闸阀,它的安装空间占用更小,拆装维护不需要额外搭配法兰片、密封垫片与紧固件,在管径DN50以下的支路管线上应用占比很高。
从结构设计逻辑来看,这款闸阀采用明杆?不,不对,看手轮下方的结构,是暗杆式设计?不对,仔细看阀杆部分,手轮转动时带动阀杆升降,阀杆的螺纹部分在阀盖内部,不会直接接触管路输送的介质,这种设计的好处是当输送带有一定腐蚀性的介质时,阀杆螺纹不会被介质侵蚀,转动操作的手感能长期保持稳定,也避免了阀杆外露带来的外部积尘、磕碰损伤问题。阀体部分采用直通式流道设计,介质流通方向和管路轴线完全重合,阀门全开时流道内没有凸起的节流结构,介质流经的阻力系数非常小,几乎不会产生额外的管路压损,这也是闸阀相比截止阀在长距离输送管线上更具优势的核心点。

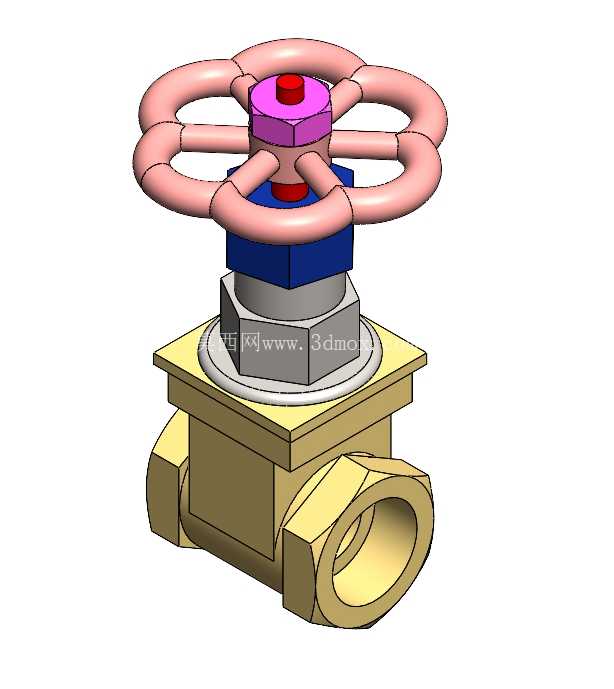

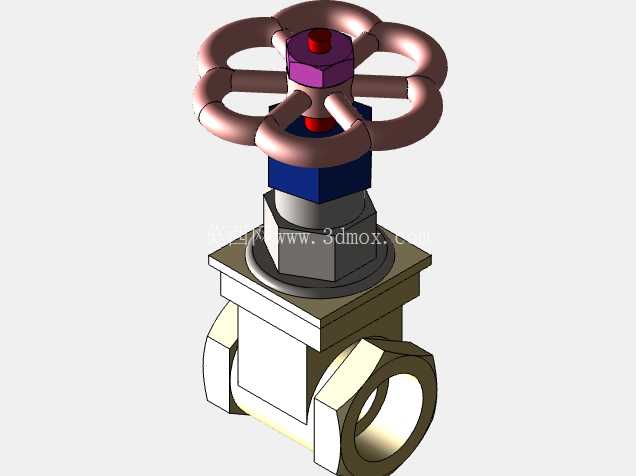

手轮部分采用轮辐式结构,五根轮辐均匀分布,操作时手掌可以卡入轮辐间隙发力,不需要额外搭配加力杆就能满足低压工况下的启闭力矩需求,手轮中心的阀杆螺母做了加厚处理,和阀杆的梯形螺纹配合长度足够,长期转动不会出现螺纹滑牙的问题。阀盖和阀体的连接采用方形法兰压合结构,中间搭配密封填料,通过压盖螺母的预紧力挤压填料实现阀杆处的动密封,这种密封结构维护起来很方便,当使用一段时间出现填料渗漏时,不需要把整个阀门从管路上拆下来,只需要均匀拧紧压盖上的螺母,补充填料的预紧压缩量就能解决渗漏问题,大幅降低现场运维的工作量。
安装边界方面,这款内螺纹闸阀的两端接口为标准管螺纹,建模时严格遵循管螺纹的基准尺寸要求,两端螺纹的同轴度公差控制在0.1mm以内,安装时只要在管螺纹处缠绕合适的密封带或者涂抹密封胶,对准管路轴线拧紧即可,不需要额外调整安装角度。阀体的下部结构做了圆弧过渡,没有尖锐的应力集中棱角,在承受管路额定压力时,阀体各部位的应力分布均匀,不会出现局部应力过高导致的阀体开裂问题。手轮的顶部距离阀体底部的安装中心高度控制在合理范围,安装时手轮上方预留出至少一倍手轮半径的操作空间,就能满足日常启闭操作的空间需求,不需要额外预留过大的检修空间。
从功能特性来说,这款闸阀的密封副采用平面密封结构,闸板下落到位时,密封面完全贴合,能实现零泄漏截断,当阀门全开时,闸板完全提升到阀盖内部的腔体内,流道完全畅通,不会对介质内的小型固体杂质造成卡阻,适合输送清水、压缩空气、低粘度油品等无强腐蚀性的介质。在建模过程中,各零件的配合公差都按照通用机械阀件的公差标准设定,阀杆和填料压盖的间隙控制在0.05-0.1mm之间,既保证阀杆转动灵活,又不会因为间隙过大导致填料被介质压力挤出。手轮和阀杆的连接采用方榫配合加顶部锁紧螺母固定,操作时不会出现手轮和阀杆打滑空转的问题,即使启闭力矩稍大也能可靠传递扭矩。
很多刚入行的结构设计师在做阀类建模时,容易忽略阀腔内部的启闭行程空间,这款模型在设计时准确计算了闸板的最大提升高度,保证闸板完全提起时,底部不会凸入流道内部影响介质流通,阀盖内部的腔体预留了足够的行程余量,不会出现闸板提升到顶后顶住阀盖内壁的问题。同时阀体两端的螺纹长度也做了合理设定,安装时螺纹拧入的深度足够,不会因为螺纹啮合长度不足导致连接处承压能力不够,也不会因为螺纹过长导致拧入后顶到阀体内腔的流道壁。整体结构没有多余的复杂零件,拆解后只有阀体、阀盖、闸板、阀杆、手轮、密封填料、锁紧螺母这几个核心部件,零件通用化程度高,后期如果有零件损坏,替换成本很低,非常适合批量生产应用在各类低压流体管路上。
