带杠杆操作机构的法兰连接弹簧式泄压阀

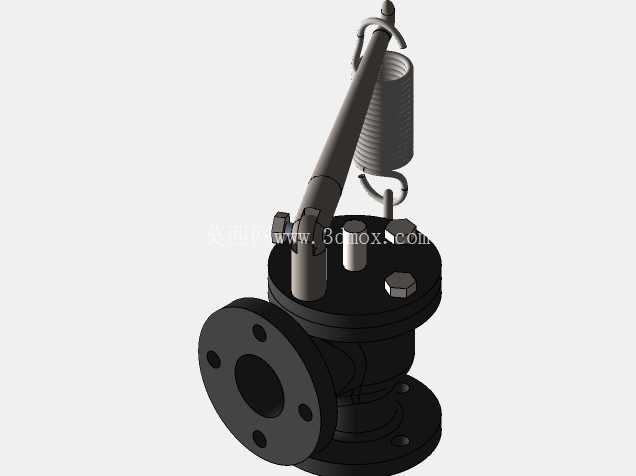

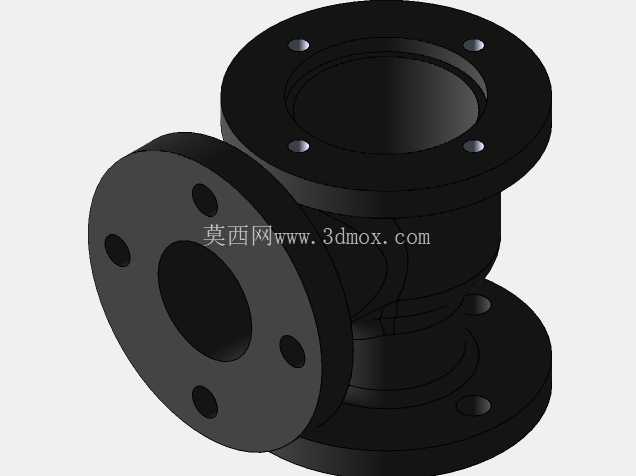

　　在工业流体输送管路系统中，压力超限是威胁管路、承压容器运行安全的核心风险点，这类带杠杆操作结构的弹簧式泄压阀，常被部署在低压工况的给排水管路、小型蒸汽支路、化工辅助输送管线的关键节点，承担超压泄放的安全防护作用，避免管路内部压力超过设计阈值引发密封失效、管路爆裂甚至介质泄漏的安全事故。不同于纯弹簧自动泄压的结构，这款泄压阀增设的外置杠杆操作臂，既可以在系统压力接近临界值时手动触发泄压操作，完成应急卸压动作，也能在设备检修、管路调试阶段手动开启阀瓣，完成管路排空、压力校验的操作，适配更多现场运维的实际需求。从结构设计逻辑来看，这款泄压阀采用角式法兰连接结构，阀体下部为直通式介质入口，侧部为水平方向的介质泄放出口，进出口均采用标准法兰盘作为连接界面，法兰盘上预留的螺栓孔位匹配同压力等级的通用管路法兰标准，安装时无需额外加工转接件，直接通过螺栓配合密封垫片即可完成与管路的对接，安装边界清晰，现场施工时只要预留出对应法兰的对接空间、以及上部杠杆操作的活动空间即可，不需要额外预留过大的操作余量。

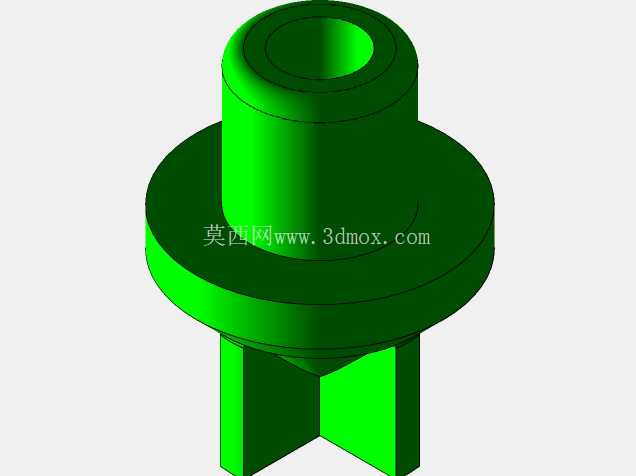

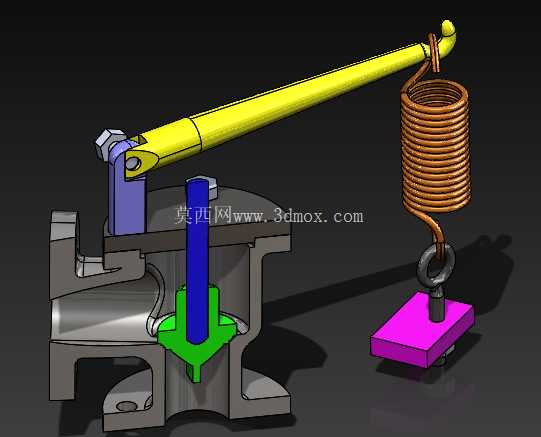

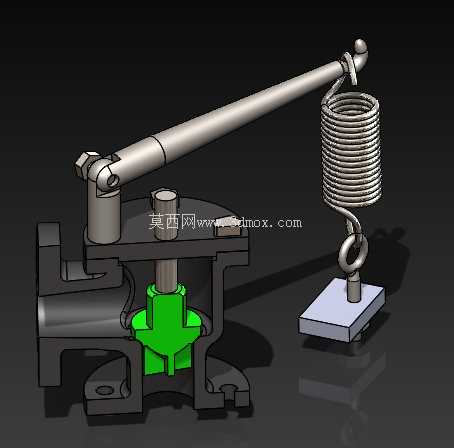

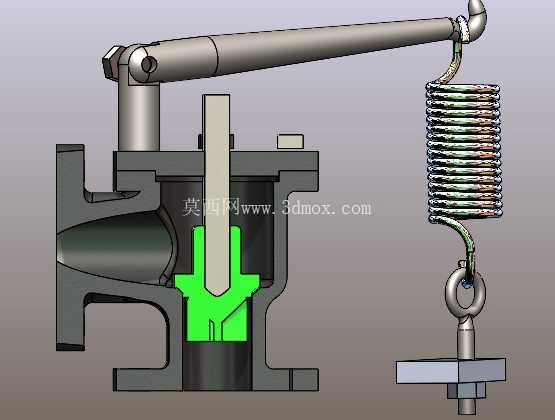

　　阀瓣的密封副采用硬密封配合结构，密封面经过研磨处理，在正常工作压力下能够保证阀瓣与阀座的紧密贴合，避免正常工况下的介质内漏；当管路内部压力超过弹簧预设的预紧力时，介质压力会推动阀瓣向上位移，压缩弹簧后打开泄放通道，多余的介质会从侧部出口排出，直到管路压力回落至安全阈值后，弹簧复位推动阀瓣回落，重新封闭泄放通道，整个动作过程不需要外接动力源，依靠介质自身压力与弹簧力的平衡即可自动完成压力调节。

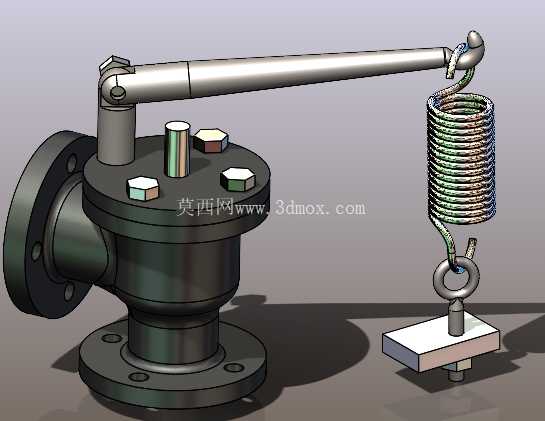

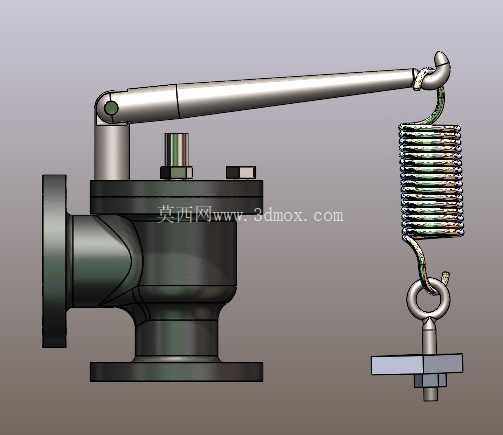

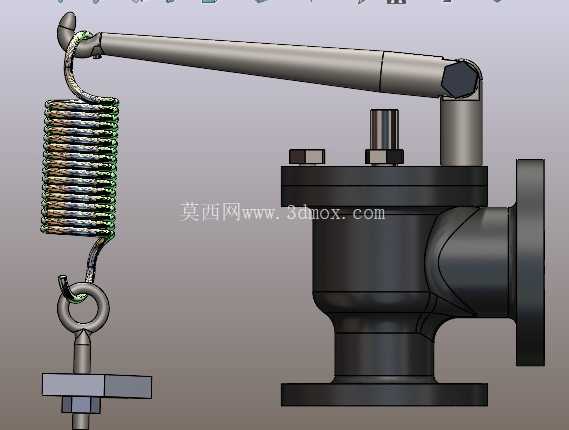

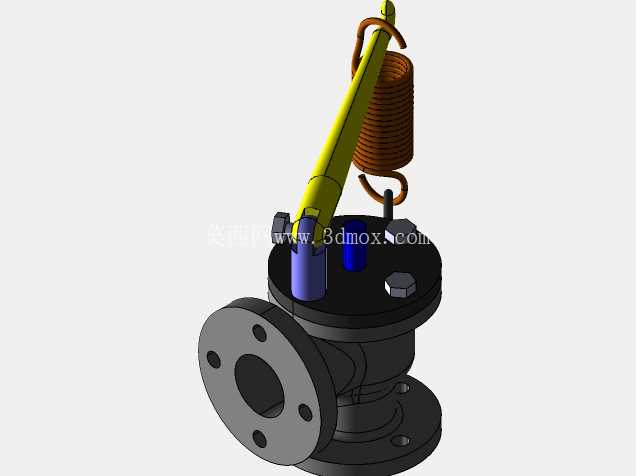

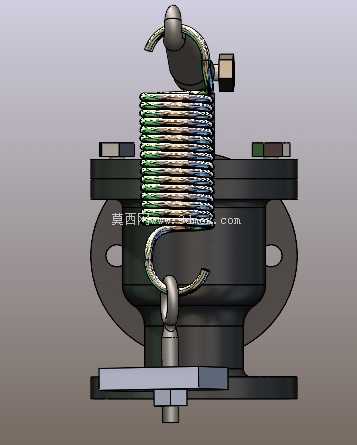

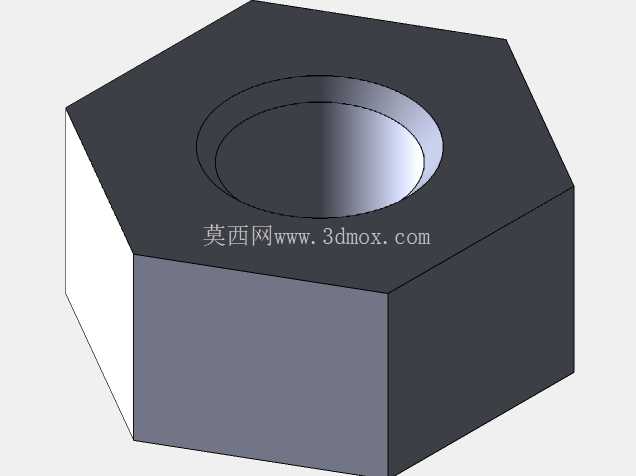

　　外置的杠杆机构通过铰接结构与阀杆上部连接，杠杆末端挂接的调节弹簧可以根据实际工况的泄压压力需求，调整弹簧的预拉伸长度，改变阀瓣的开启压力阈值，相比内置弹簧的调节结构，这种外置挂接的弹簧调整方式不需要拆解阀体即可完成压力设定的微调，现场运维人员可以通过调整弹簧端部吊环的固定位置，快速改变泄压动作的触发压力，适配不同工况的压力保护需求。阀体上部的阀盖部分采用螺栓紧固的连接结构，三个均布的六角紧固螺栓将阀盖与阀体牢牢固定，中间预留的阀杆穿出位置设置有密封填料函，避免介质从阀杆配合间隙处出现外漏；阀杆与杠杆的铰接点采用销轴连接，铰接位置预留有足够的转动间隙，保证杠杆扳动或者阀瓣上下动作时不会出现卡滞，即使在长期未操作的工况下，铰接位置的间隙也能避免锈蚀引发的动作失效。

　　从安装适配性来看，这款泄压阀的整体结构紧凑，角式结构的设计让其可以直接安装在管路的90度转向位置，不需要额外加装弯头管件，既减少了管路的连接节点，也降低了管路的泄漏风险；进出口法兰的密封面采用突面结构，适配常用的橡胶石棉垫片、金属缠绕垫片等多种密封件，能够兼容水、蒸汽、低腐蚀性油品等多种常见工业介质的输送需求。在实际选型应用中，需要根据管路的设计压力、额定泄放量匹配对应弹簧刚度的组件，同时要注意杠杆操作臂的活动范围内不能布置其他管路或者设备构件，避免手动操作时出现干涉，安装时要保证阀体垂直安装，让阀瓣的运动方向与重力方向保持一致，避免因倾斜安装导致阀瓣卡滞、密封不严或者泄压动作不灵敏的问题。日常运维过程中，可以定期通过扳动杠杆的方式手动开启阀门，检查阀瓣的动作灵活性，避免长期不动作导致阀瓣与阀座粘连，保证超压工况下泄压动作能够可靠触发。
