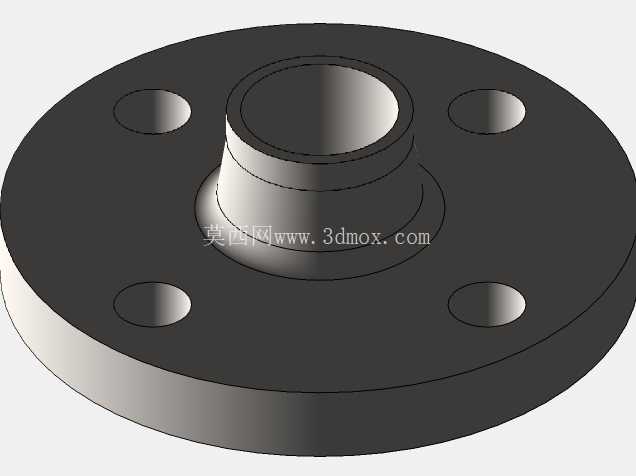

PN16压力等级DN25对焊钢制法兰结构

在工业管道系统的搭建过程中，法兰是实现管段之间、管道与阀门、管道与设备端口可拆卸连接的核心承压连接件，这款适配PN16压力等级、公称通径DN25的对焊法兰，主要应用于中小口径的中低压流体输送场景，常见于化工介质输送管线、给排水系统、暖通空调循环管路、小型工艺设备的进出口连接部位，相比螺纹连接、承插连接的法兰结构，对焊形式的法兰颈部带有渐变过渡的锥段结构，能够更好地分散管道运行过程中产生的应力集中问题，在存在一定压力波动、温度小幅变化的管路工况中，连接可靠性更有保障。

从结构设计逻辑来看，这款法兰严格遵循DIN2633标准的尺寸规范进行建模还原，法兰整体为圆盘式结构，中心位置为与管道通径匹配的流道孔，流道孔向上延伸出带锥度的对焊颈，颈部的内径与DN25规格的无缝钢管外径完全匹配，现场安装时可直接将管道插入颈部端口，通过环向角接焊缝实现法兰与管道的刚性连接，这种焊接形式相比平焊法兰的角焊缝结构，焊缝受力状态更好，能够承受更高的管道轴向拉力与径向剪切力，避免长期运行后焊缝开裂引发的介质泄漏问题。法兰盘面上均匀分布4个螺栓通孔，孔位的中心圆直径、孔径尺寸均匹配PN16压力等级下DN25法兰的标准螺栓规格，安装时可搭配对应规格的六角螺栓与螺母，通过对称拧紧螺栓实现法兰盘面的压紧，配合两片法兰之间的密封垫片，即可实现管路连接位置的静密封，阻断流体从连接缝隙泄漏的路径。

从安装边界维度考量，这款法兰的外径尺寸、颈部高度、法兰盘厚度均严格对应标准要求，三维建模过程中完整还原了各部位的倒角、过渡圆角细节，比如法兰盘外缘的倒角可避免安装搬运过程中锐边划伤操作人员，颈部与法兰盘面衔接位置的圆角过渡可有效降低焊接应力与运行应力的集中系数，螺栓孔的孔口倒角能够让螺栓穿入过程更加顺畅，避免孔口毛刺卡滞螺栓杆部影响安装效率。在实际选型应用中，这款法兰适配的管道外径为33.7mm，对应的螺栓规格为M12，安装时需要预留足够的螺栓操作空间，确保扳手能够完成螺栓的拧紧作业，法兰密封面为突面形式，适配非金属平垫片、缠绕式垫片等多种常用密封垫片，可根据输送介质的腐蚀性、温度、压力参数灵活选择垫片材质，满足不同工况的密封需求。

在管路系统的应力分析过程中，这款法兰的颈部锥度设计是核心的受力优化点，锥段从盘面位置向焊口位置逐渐收窄，既保证了法兰盘面的刚性，避免螺栓压紧过程中盘面发生翘曲变形影响密封效果，又能够让管道运行时产生的振动、热胀冷缩位移通过颈部的微变形进行缓冲，减少应力直接传递到焊缝位置。建模过程中对各部位的尺寸公差也做了对应还原，比如螺栓孔的位置度公差、密封面的平面度公差、颈部与管道配合位置的尺寸公差，都符合工业管道安装的精度要求，可直接用于管路装配的干涉检查、预制加工的尺寸参考，帮助设计人员在三维布线阶段提前验证法兰与周边管线、设备的安装间隙，避免现场安装时出现空间不足、法兰与其他部件碰撞的问题。

不同于大口径高压力等级的法兰结构，这款DN25规格的PN16法兰整体结构紧凑，重量较轻，安装时不需要大型吊装设备配合，人工即可完成对位安装，广泛应用于车间工艺管线改造、小型设备管路配装、民用建筑给排水管路等场景，其标准化的尺寸设计也让备件替换十分便捷，当管路系统需要检修拆换部件时，只要匹配对应压力等级与通径的法兰，即可完成快速装配，不需要对原有管线进行额外的切割改造，大幅降低管路维护的时间成本与物料成本。在三维建模的细节处理上，模型完整还原了法兰各部位的加工特征，没有多余的简化结构，可用于生成工程图纸指导加工生产，也可用于管路系统的数字化装配仿真，验证不同安装角度下的操作空间是否满足要求。
