黄铜内丝外丝异径三通管路接头

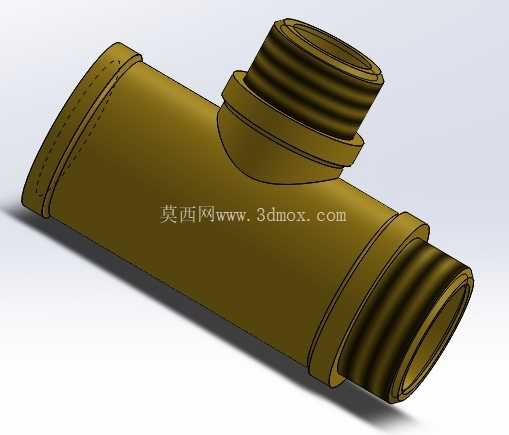

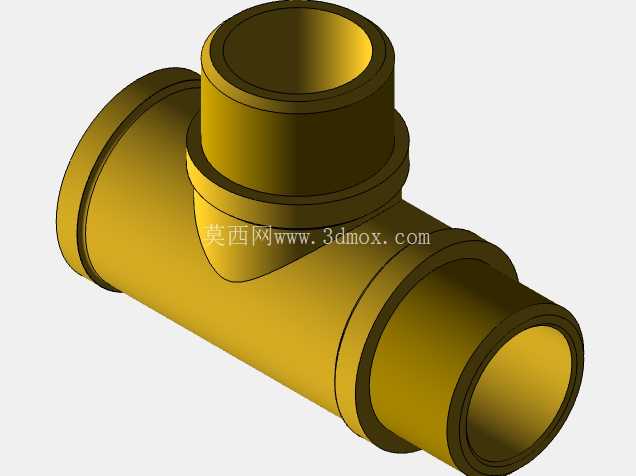

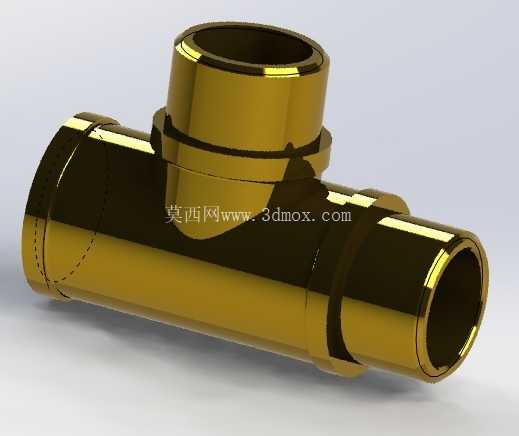

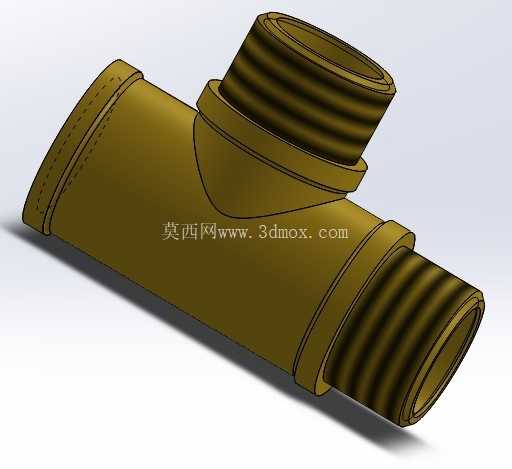

　　从结构设计来看，这款三通采用T型正交布局，三个接口分别对应一个内螺纹接口和两个外螺纹接口，属于F-M-M型异径三通，接口的螺纹规格做了差异化配置，能够适配不同通径的管路连接需求，设计阶段就充分考虑了现场安装的操作空间，三个接口的同轴度、正交度公差控制在合理范围内，避免安装时出现螺纹别劲、密封面错位的问题。接头本体采用黄铜锻压成型后经精密机加工完成，内壁做了光滑过渡处理，在流体流经三通的分流位置，没有尖锐的直角凸起，能尽可能降低流体流经时的局部阻力损失，减少紊流产生的概率，对于输送洁净水、低压气体、低粘度液压油这类介质来说，这种流线型的内腔设计能有效降低管路的压力损耗，提升整个回路的输送效率。这款黄铜材质的三通接头，是流体输送管路系统里极为常用的分流转接构件，日常在民用给排水、小型气动回路、低压液压支路、制冷设备冷媒管路、卫浴供水支路等场景中都能见到它的身影，核心作用是在单条主管路的节点位置，引出一条支管路，实现流体的分流或者合流，同时兼顾不同螺纹制式的转接需求，不用额外搭配多个转接头就能完成管路的变径、转向、分支布设，能有效减少管路连接节点的数量，降低泄漏风险。

　　外形尺寸方面，这款三通的主体壁厚经过强度校核，能够承受常规民用及小型工业管路的工作压力，接口处的螺纹长度符合通用管路连接标准，安装时搭配生料带或者密封垫片就能实现可靠密封，不需要额外加工密封槽，适配市面上绝大多数同规格的金属管路、塑料管路接头。安装边界上，三个接口的外接管路最小弯折半径不会和接头本体产生干涉，布设管路时不需要为了避让接头额外增加管路弯头，在狭小的设备内部管路空间里，这种紧凑的结构设计能大幅提升空间利用率，比如在小型净水设备的内部管路、卫浴龙头的进水支路、小型空压机的气动分支回路里，不需要预留过大的操作空间就能完成拧紧安装，后期维护拆卸也十分方便。

　　接头的外表面做了抛光镀饰处理，除了提升黄铜材质的抗氧化耐腐蚀能力之外，也能让外观更整洁，在明装的卫浴管路场景下也能兼顾一定的美观性。设计过程中针对螺纹的配合公差做了反复验证，既保证螺纹连接时的顺畅度，不会出现过紧拧不动或者过松容易滑牙的问题，也能保证螺纹啮合的有效牙数满足密封和抗拉脱要求，在管路存在轻微振动的工况下，也不会轻易出现松动泄漏的问题。不同于等径三通的单一适配性，这款异径F-M-M三通可以直接实现主管路同通径延续、支管路变径引出的需求，比如在DN15的供水管路上引出DN10的支管，不需要额外搭配一个等径三通加两个内外丝转接头，减少了两个潜在的泄漏点，也降低了物料采购和安装的成本。

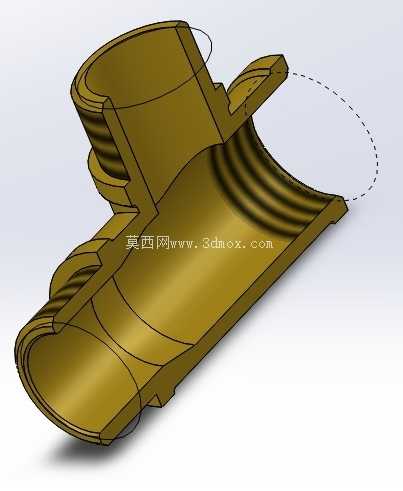

　　在气动回路的应用场景中，这种黄铜接头的密封性能稳定，不会因为压缩空气中的少量水分出现过早锈蚀的问题，长期使用的可靠性优于普通铸铁材质的接头，而且黄铜材质的质地相对有韧性，安装时即使出现轻微的过拧，也不容易出现螺纹崩裂的问题，对现场安装人员的操作容错率更高。从建模的角度来看，这个模型完整还原了接头的所有结构细节，包括接口处的螺纹牙型、本体的过渡圆角、各个部位的壁厚尺寸，在做管路装配仿真的时候，可以直接调用这个模型进行干涉检查，提前预判安装时可能出现的空间冲突问题，不用再手动测绘建模，能大幅提升管路设计的效率。
