三层带脚轮可移动置物手推车结构设计

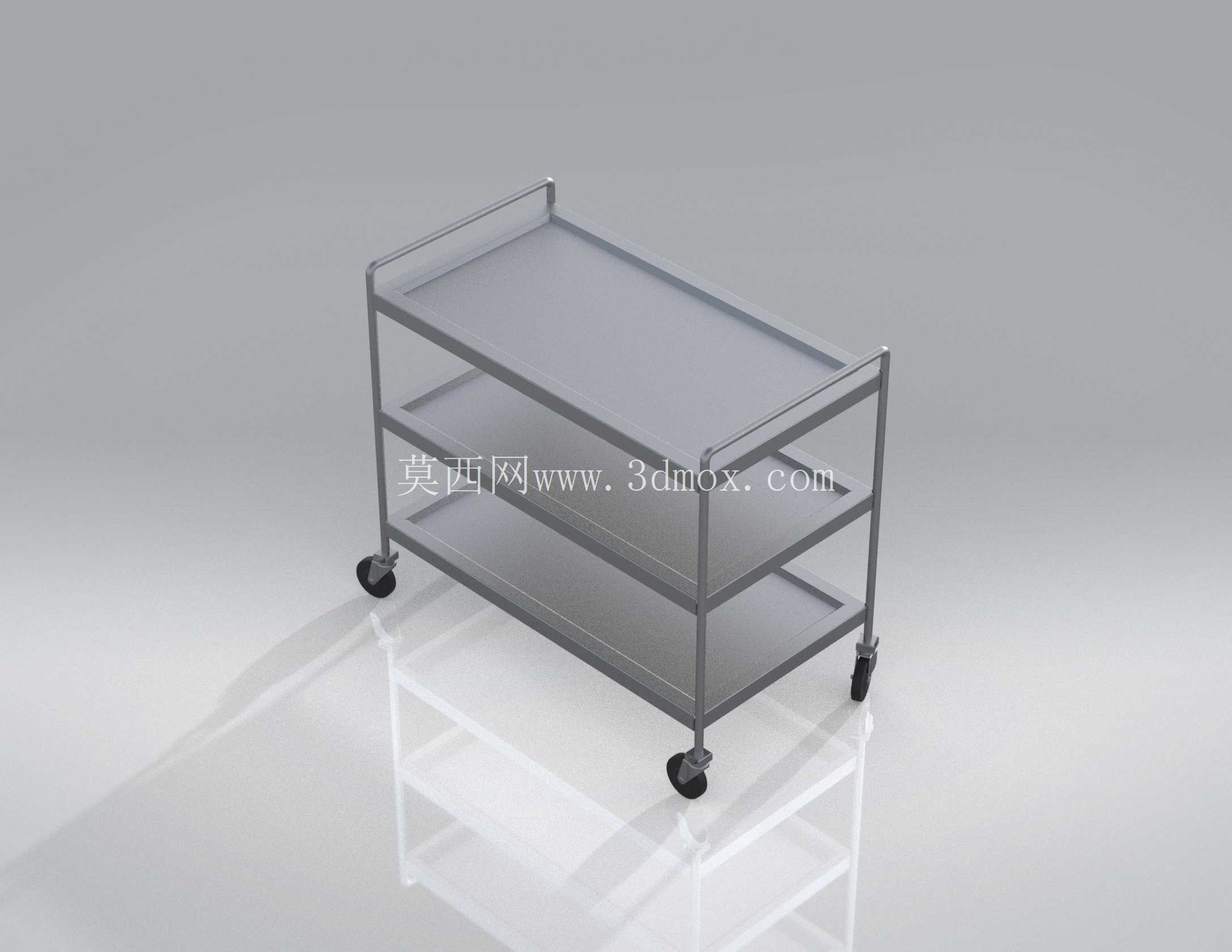

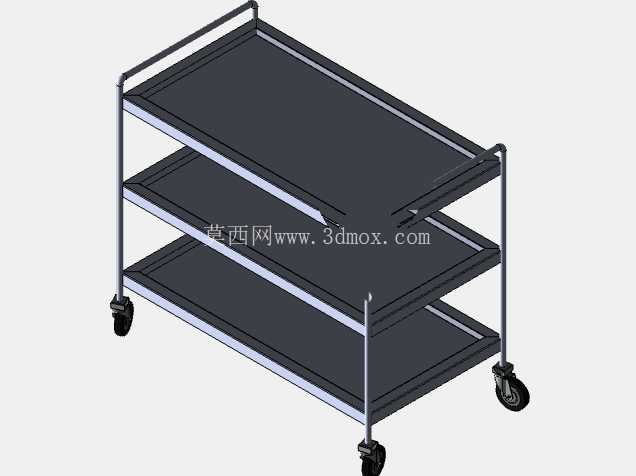

　　这款三层带脚轮的移动置物推车，在车间物料周转、实验室器具转运、仓储零散货品分拣场景中有着极高的适配性，区别于固定置物台，它的移动属性可以完全适配工位动态调整的需求，不用反复搬运物料就能随作业动线转移承载平台，大幅减少跨工位取放件的无效走动时间。从结构设计逻辑来看，整体采用开放式框架布局，三层水平置物层板均做了四周微折边处理，折边高度控制在15mm左右，既可以避免放置的零散零件、盒装物料在推行过程中从侧边滑落，又不会因为折边过高导致大件物品取放时出现卡滞，层板之间的净间距经过多场景适配调整，下层预留了足够高度放置体积偏大的周转箱，中层适配常规尺寸的工具盒、待加工小零件，上层则可以放置常用的操作工具、记录表单，拿取时无需弯腰或抬手过高，符合日常作业的人机操作高度。

　　框架主体采用薄壁矩形管焊接成型，管材壁厚根据额定承载需求做了匹配选型，所有焊接位置均做了焊后打磨处理，避免尖锐焊渣凸起划伤操作人员或剐蹭物料表面，框架四个竖边的底部直接与脚轮安装支架焊接固定，安装位做了局部加强筋补强，避免长期重载推行时支架与主框架连接位置出现应力开裂。脚轮选型采用两定两刹的配置，推行端的两个脚轮为万向带刹车结构，固定端的两个脚轮为定向结构，这种搭配既可以保证小空间内转向灵活，在停靠固定作业时踩下刹车就能完全锁止位置，不会因为地面轻微倾斜或人员触碰出现滑移，脚轮的轮面采用软质聚氨酯材质，在环氧地坪、瓷砖地面、普通水泥地面推行时都不会产生明显噪音，也不会压伤地面涂层，轮轴位置自带密封轴承，长期使用也不容易进入粉尘卡滞。

　　整体外形尺寸的边界控制充分考虑了常规通道的通行宽度，整体宽度控制在600mm以内，可以轻松通过车间800mm宽的人行通道、消防门以及常规货梯的入口，长度方向控制在1200mm左右，兼顾承载面积和转向灵活性，整体高度控制在900mm，上层台面的高度刚好匹配成年人站立操作的舒适高度，停靠在工位旁时可以直接作为临时操作台面使用，不用额外搭配工作台。层板的承载面做了平面度校准，放置精密量具、薄壁工件时不会因为台面倾斜导致工件滑落或测量基准偏移，框架侧边没有额外突出的结构，推行过程中不容易剐蹭通道旁的设备或货架，所有边角位置都做了小圆角过渡，没有尖锐直角突出，避免人员经过时磕碰受伤。

　　在实际使用场景中，这类推车还可以根据需求在侧边加装小型挂盒，用来放置记号笔、扳手等随手使用的小工具，也可以在侧边加装扶手结构，不过当前设计的框架顶部横管已经可以直接作为推行把手使用，握持高度符合人体工程学，推行时无需过度弯腰。从建模逻辑来看，所有钣金件均预留了合理的折弯公差，焊接位置预留了焊接收缩余量，装配时脚轮安装孔位与标准脚轮的安装尺寸完全匹配，不需要现场二次打孔修改，整体结构没有复杂的异形曲面，加工工艺性好，所有管材和板材都是常规市售规格，不需要开模定制，加工成本可控，后期维护更换配件也十分方便，单个脚轮损坏时可以直接拆卸更换，不需要整体报废车架。
