便携式折叠钣金烧烤炉结构设计

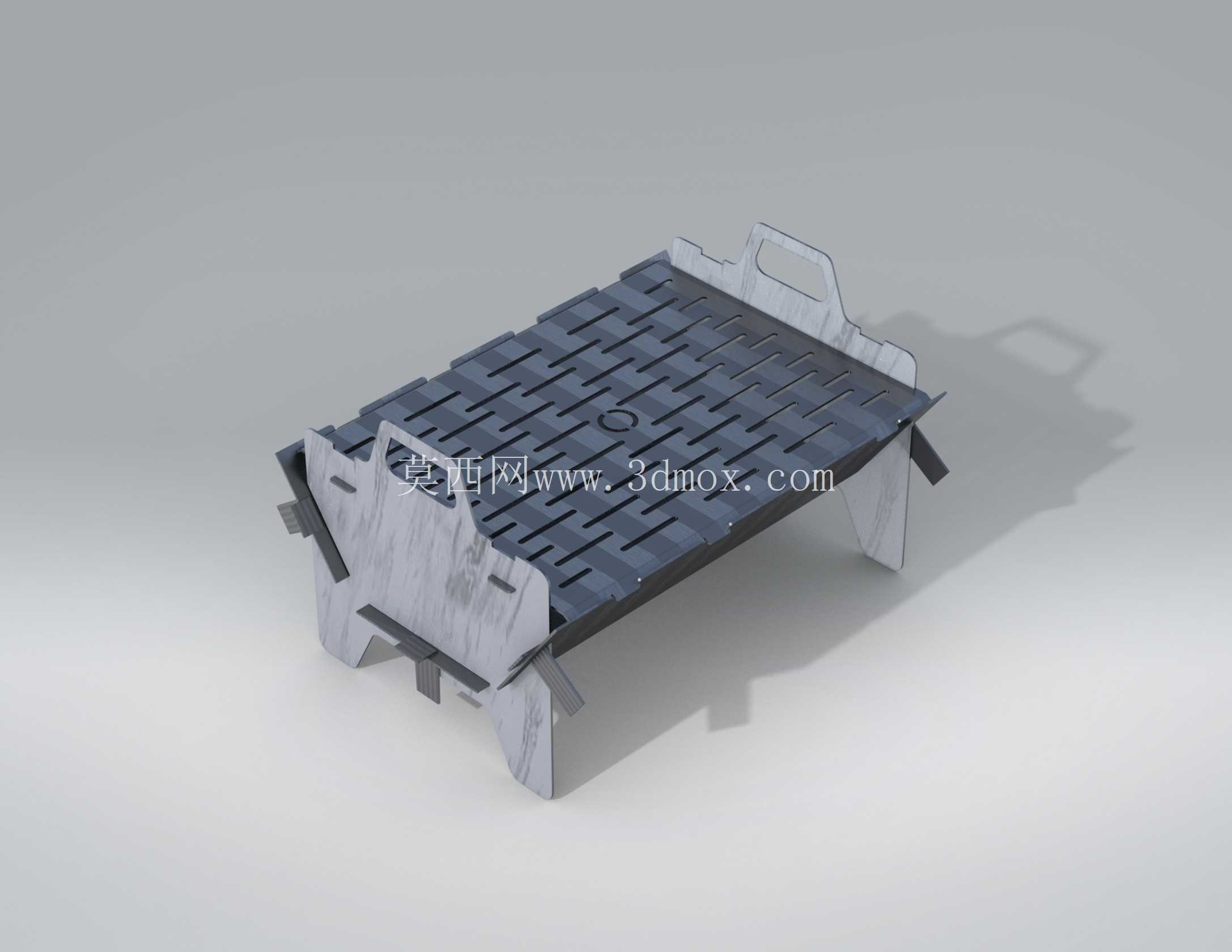

这款钣金结构烧烤炉的设计，核心瞄准户外露营、近郊自驾、庭院小聚这类轻量烹饪场景，区别于传统厚重的铸铁烧烤架，整体采用钣金折弯、卡扣拼接的无焊接结构思路，所有部件均由单张金属板材经激光切割、数控折弯加工成型，无需额外紧固件即可完成组装，拆解后可完全摊平为规整板材形态，极大压缩收纳占用空间，适配车载储物、背包携带等多种出行装载需求。

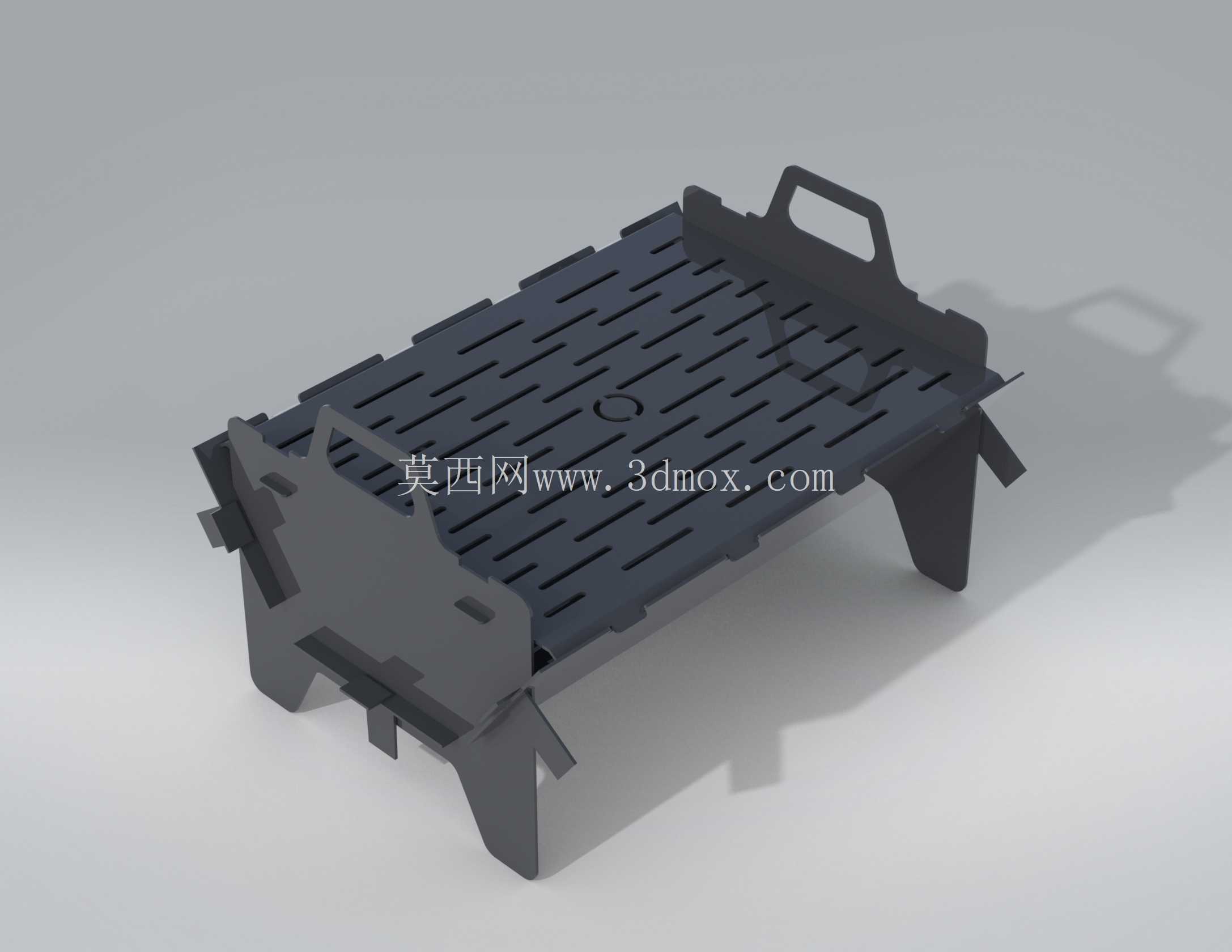

从功能实现逻辑来看，炉体主体的承托格栅采用等距长条开槽设计，开槽宽度经过反复校核，既能够保证木炭燃烧所需的空气上下流通量，避免供氧不足导致的燃烧不充分、积炭过多问题，又能防止木炭碎块从缝隙掉落引发安全隐患，格栅表面的凸起压筋结构，一方面提升了薄板的整体结构刚度，避免高温烘烤下板材出现翘曲变形，另一方面可以在烤网与炭层之间留出稳定的空气隔热层，减少烤网局部过热导致的食物焦糊问题。炉体两侧的一体化折弯提手，采用圆弧过渡包边处理，避免钣金锐边造成的割手风险，提手的开孔尺寸适配成年人手掌抓握宽度，在炉体处于高温状态时，可搭配简易防烫工具完成短距离移位，无需等待完全冷却。

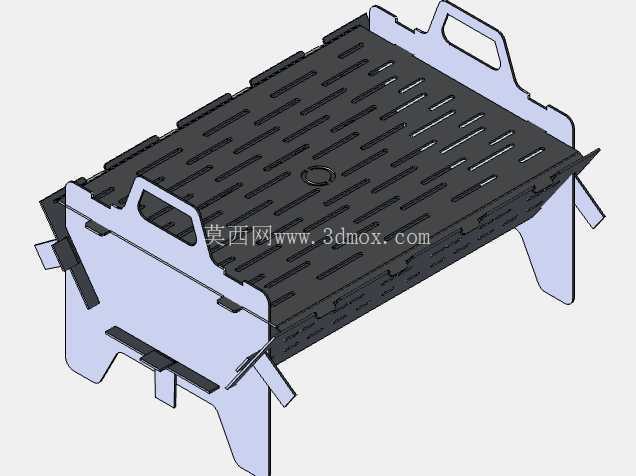

炉体的支撑腿采用卡扣式折叠设计，展开后支撑腿与炉体主框架通过折弯形成的自锁卡扣卡接固定，无需螺栓、插销等额外连接件，支撑腿的外翻角度经过力学校核，在放置满木炭与食材的满载状态下，整体重心落在四个支撑腿围成的支撑面中心区域，即使在略有不平整的户外草地、砂石地面上，也能保持稳定不侧翻，支撑腿底部的折弯外翻结构，增大了与地面的接触面积，避免软质地面上炉体下沉倾斜。炉体两端的挡风侧板采用可翻折结构，展开后能够阻挡侧向风对木炭燃烧的干扰，减少风力导致的热量散失与火星飞溅，折叠后可完全贴合炉体侧壁，不额外增加收纳厚度。

从安装边界与尺寸适配角度来看，该烧烤炉展开后的整体长宽尺寸适配常规市售的3-5人份烤网，无需定制特殊尺寸配件，炉体内部的炭层容纳深度控制在合理区间，既能够保证足够的木炭装填量，维持2小时以上的持续燃烧时长，又不会因为炭层过深导致整体重量过大、热量过度集中灼伤台面。所有钣金部件的折弯圆角均按照板材厚度设置合理的工艺圆角，避免折弯过程中出现板材开裂问题，同时所有外露边缘均做了压边钝化处理，消除钣金加工产生的锐边毛刺，组装与使用过程中无需担心划伤风险。

在结构细节处理上，炉体格栅中心位置预留的圆形定位凹点，可适配配套的烤网定位凸起，防止烤网在放置食材、翻动食物过程中出现滑移错位，炉体底部的通风间隙经过尺寸优化，既能补充燃烧所需的底部进风，又能阻挡木炭灰烬直接掉落至放置台面，减少使用后的清理工作量。整个结构没有任何易损的活动连接件，所有连接结构均依托板材自身的折弯弹性实现卡扣固定，长期反复拆装使用也不会出现连接件松动、脱落的问题，钣金材质的表面耐高温性能优异，即使长期接触木炭燃烧的高温，也不会出现材质变形、涂层脱落的问题，使用后仅需简单擦拭清理即可收纳，维护成本极低。
