卧式管壳式冷热流体换热设备结构

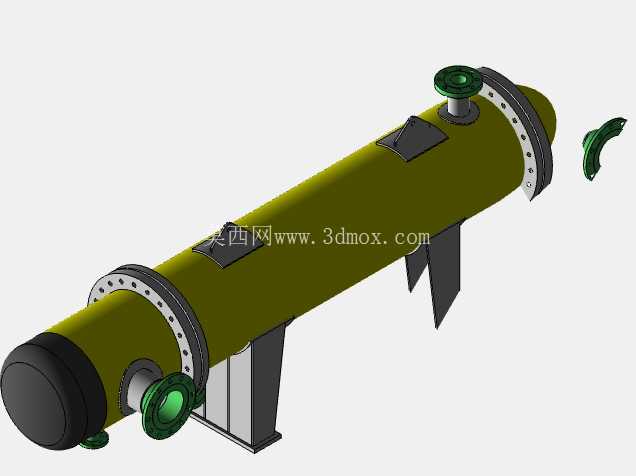

　　在化工、暖通、能源动力、食品加工等诸多工业场景中，管壳式换热器都是冷热介质热量传递的核心通用设备，这套卧式结构的换热设备模型，完全按照实际工程应用的安装与运行逻辑搭建，可直接用于结构校核、管路对接模拟、安装布局演示等场景。不同于立式换热设备的安装逻辑，卧式结构的换热器更适合厂房层高受限、介质流速稳定、需要预留足够检修抽芯空间的车间布局，设备整体采用鞍式支座支撑，两个支座分别设置在筒体靠近两端管板的位置，其中一个支座设置为滑动结构，预留筒体受热膨胀后的轴向位移余量，避免热应力拉扯焊缝造成泄漏，支座的地脚螺栓孔位置、安装面高度都按照常规工业安装基准设计，可直接匹配通用型钢支架或者混凝土基础的安装尺寸，不需要额外做安装转接设计。

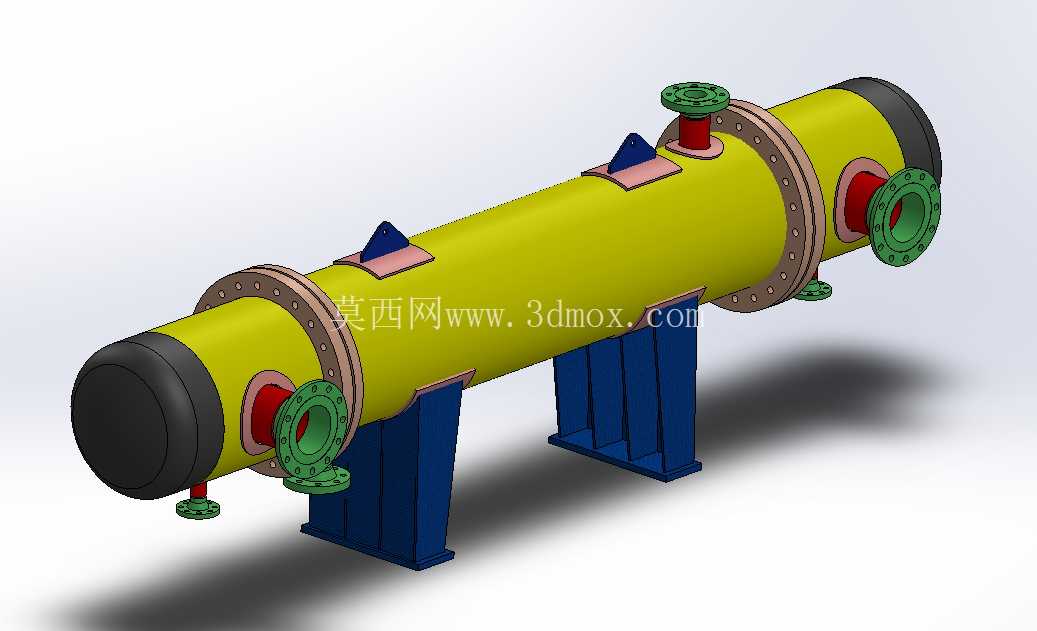

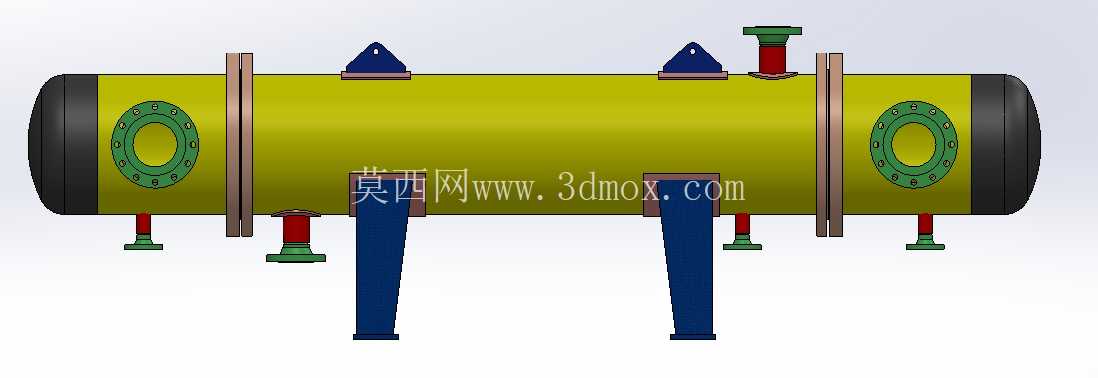

　　筒体作为承压主体，采用等径直筒结构，两端通过法兰与管板、封头连接，法兰的螺栓孔分布、密封面形式都符合管壳式换热器的通用设计规范，可直接匹配同压力等级的标准管路法兰，不需要单独加工定制连接件。筒体上的接口布局完全遵循实际流体走向逻辑：两端封头位置的大口径法兰接口是管程介质的进出通道，适合走流量大、易结垢、需要定期清理的介质，比如循环冷却水、工艺冷凝水等；筒体上部和下部的小口径法兰接口是壳程介质的进出通道，走需要换热的工艺介质，比如需要降温的热油、需要升温的工艺物料等，接口的法兰朝向、伸出长度都预留了足够的管路安装操作空间，不会出现阀门安装后扳手无法操作的问题。

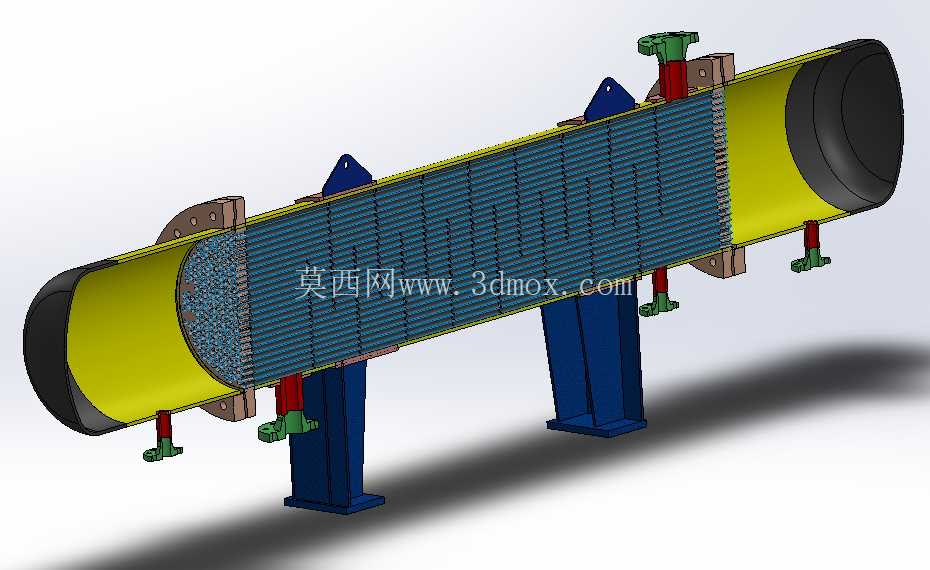

　　筒体上设置的两个吊耳结构，分别位于筒体重心两侧的位置，吊耳的承载能力按照设备满水重量设计，吊装时可以直接使用吊耳起吊，不需要额外捆绑筒体，避免吊装过程中磕碰接口法兰或者破坏筒体防腐层。设备内部的管束结构采用折流板支撑，折流板的间距按照壳程介质流速设计，既可以保证壳程介质的湍流程度，提升换热效率，又可以避免管束因为流体冲击产生振动，延长管束的使用寿命；管板与换热管的连接采用强度胀加密封焊的结构，可承受管程与壳程之间的压差，避免两种介质互窜影响工艺参数。这套模型在建模过程中完全遵循机械设计的公差配合逻辑，所有法兰连接面、支座安装面、密封槽位置都预留了实际加工需要的公差余量，没有出现建模时常见的面重叠、干涉问题，可直接导入工程软件做装配干涉检查、管路应力分析、安装空间模拟。从安装边界来看，设备的整体长度、筒体直径、接口高度都按照常规工业换热设备的尺寸比例搭建，两端预留的抽芯空间距离、侧面管路操作空间都符合化工设备安装规范，在做厂房布局设计时，可以直接将模型导入整体布局图中，不需要再调整尺寸比例。

　　在实际选型应用中，这类卧式管壳式换热器可适配多种工况：在暖通空调系统中可作为汽水换热器，用蒸汽加热采暖循环水；在化工生产中可作为物料冷却器，用循环水带走反应物料的多余热量；在余热回收场景中可作为余热回收器，回收高温烟气或者高温废水的热量预热新进介质。模型中所有的密封面位置、螺栓连接位置都做了细节还原，比如法兰上的螺栓螺母、管板上的换热管孔、封头上的排气排液接口，都按照实际结构建模，可用于新入职设计人员的结构认知教学，也可用于设备安装前的施工交底，让施工人员直观了解设备的接口位置、吊装点位置、支撑点位置，减少现场安装出错的概率。不同于简化的示意模型，这套模型的支座筋板、法兰加强筋、吊耳加强板等细节结构都完整还原，在做有限元受力分析时，可以直接赋予材料参数做应力计算，验证支座、吊耳、法兰位置的受力是否满足设计要求，不需要再重新补建细节结构。
