翅片管式紧凑型换热装置结构设计

在中小型制冷机组、机柜温控、小型工业冷却回路这类对安装空间有严格限制的场景里，紧凑式翅片管换热结构一直是兼顾换热效率与空间利用率的主流选型方向，本次呈现的换热结构正是针对这类窄空间安装需求完成的方案设计。从实际应用场景来看，这类结构常被嵌入到通信基站户外机柜的散热回路、小型恒温试验箱的制冷端、商用制冰机的冷凝侧，甚至部分紧凑型液压站的油冷回路中，核心作用是完成两种流体介质之间的热量传递，让高温侧介质的热量通过导热路径快速转移到低温侧，维持系统运行的温度区间在合理范围内。

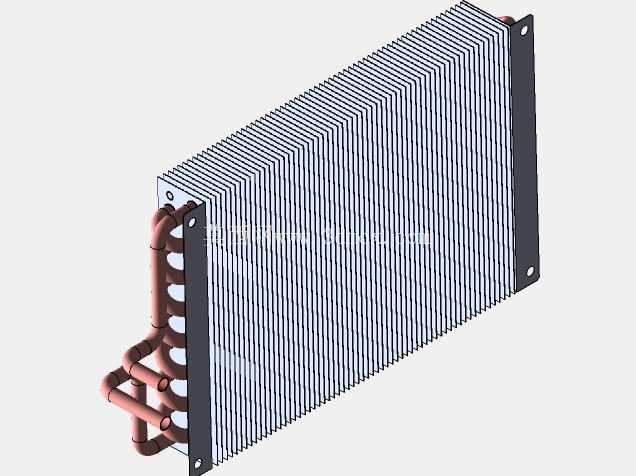

从功能特性上拆解，这套结构采用了平直翅片搭配多回程弯管的组合形式，密集排布的平直翅片通过胀接工艺与内部的紫铜弯管紧密贴合，消除接触热阻的同时，极大拓展了空气侧的换热面积——毕竟空气侧的换热系数远低于管内流体，拓展空气侧换热面积是提升整体换热效率最直接的工程手段。翅片采用等间距排布，间距控制在适配常规风冷场景的数值，既不会因为间距过小导致积灰堵塞快速降低换热效率，也不会因为间距过大浪费安装空间、损失换热面积。侧边的安装端板采用冲压成型的钣金件，预留了对应的安装固定孔位，孔位的位置公差按照常规钣金装配精度设计，能够直接适配标准规格的风机安装框架，不需要额外做转接件加工，降低现场安装的适配成本。

设计思路上，这套结构没有采用复杂的波纹翅片或者开窗翅片，而是选择了工艺更成熟、制造成本更低的平直翅片，主要是考虑到部分应用场景存在空气含尘量较高的问题，平直翅片的流道更顺畅，积灰后清理难度更低，长期运行的性能衰减幅度更小。管程部分采用多回程U型弯结构，让管内的冷却介质（制冷剂或者冷却水）能够在有限的空间内获得足够的流程长度，保证介质在管内流动时能够充分完成热量交换，避免出现流程过短导致介质出口温度达不到设计要求的问题。弯管的弯曲半径按照铜管加工的最小安全半径设计，避免弯管处出现截面变形过大导致流阻激增的问题，同时管端预留了足够的焊接连接长度，方便现场与系统管路进行钎焊连接，不需要额外配接过渡接头。

从安装边界来看，整套结构的整体厚度控制在较薄的区间，能够适配厚度空间有限的嵌入式安装场景，整体长宽尺寸按照常规小功率换热需求的热负荷计算匹配，安装端板的突出高度刚好覆盖翅片组的端部，既能够对翅片端部起到防护作用，避免安装搬运过程中翅片倒伏影响通风，也不会额外增加整体的安装尺寸。安装孔位采用对称排布设计，支持正装、反装两种安装方向，能够适配不同的风机进出风方向布局，不需要重新设计安装支架。结构的重量控制也做了对应优化，翅片采用轻量化的铝合金材质，端板采用薄钢板冲压成型，在保证结构刚度满足安装、运行强度要求的前提下，尽可能降低整体重量，减少对安装支撑结构的载荷要求。

实际工程应用中，这类结构的空气侧流阻经过匹配计算，能够适配常规轴流风机的风压特性曲线，不需要选用高风压的特殊风机就能够获得足够的通风量，降低配套风机的选型成本与运行噪音。管内的流阻也控制在常规循环泵或者制冷压缩机的允许压损范围内，不会因为流阻过大导致系统循环动力不足，影响整体换热效果。整套结构的所有零件都采用常规工艺可加工的设计，没有特殊的定制化加工要求，翅片冲压、铜管弯制、胀接、端板冲压都是换热设备行业的成熟工艺，量产阶段的工艺可行性高，质量稳定性容易控制，不需要投入特殊的加工设备就能够完成批量生产。
