蜗壳式离心流体输送泵结构设计

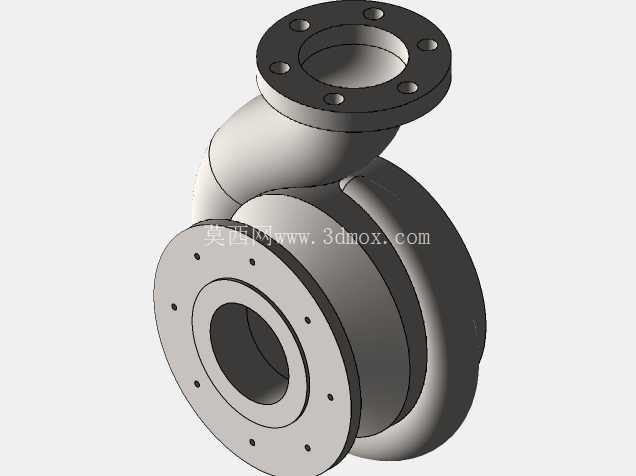

　　这款离心泵的三维结构设计，核心围绕流体输送场景的实际工况需求展开，在工业生产、市政给排水、暖通循环、化工介质输送等场景中，这类蜗壳式离心泵是应用范围极广的流体动力设备，核心作用是通过叶轮旋转产生的离心力对流体做功，完成低压侧到高压侧的介质输送，匹配不同管路系统的压头与流量需求。从结构设计逻辑来看，泵体采用经典的螺旋形蜗壳结构，这种流道设计的核心考量是将叶轮甩出的高速流体的动压能平稳转化为静压能，最大程度降低流道内的水力损失，避免流道突变产生的涡流、湍流带来的效率损耗与振动问题，蜗壳的断面面积顺着流体旋转方向逐步扩大，完全匹配流体在蜗壳内流动时的流量变化规律，保证流体在进入出口法兰前流速均匀稳定。

　　进出口均采用法兰连接结构，法兰端面的螺栓孔采用均布设计，这种设计一方面是为了匹配通用管路法兰的安装标准，降低现场安装的适配难度，另一方面法兰端面预留了密封件安装位置，可根据输送介质的腐蚀性、温度、压力参数选配不同材质的密封垫片，保证连接位置的密封可靠性，避免介质泄漏。进出口的朝向采用垂直90度布局，进口沿泵体轴向布置，出口沿垂直于泵轴的方向向上延伸，这种布局适配绝大多数卧式安装的泵组布局，能够直接对接水平进液管路与垂直向上的出液管路，减少管路弯折带来的阻力损失。

　　泵体与驱动端连接的法兰端面上，均布的螺栓孔用于连接泵架或者轴承座组件，端面上的止口设计采用过定位配合结构，能够保证泵轴与泵体流道的同轴度，避免叶轮旋转时出现碰擦、偏心振动的问题，同时止口位置也预留了机械密封或者填料密封的安装腔体，可根据工况需求选配不同的密封结构，防止泵轴位置的介质泄漏。从安装边界来看，泵体的整体轮廓完全围绕流道结构设计，没有多余的外凸结构，进出口法兰的螺栓孔中心距、法兰厚度、密封面尺寸均符合通用管路法兰的尺寸规范，驱动端连接法兰的止口直径、螺栓孔分布圆直径均匹配标准电机端盖或者标准泵支架的安装尺寸，现场安装时不需要额外制作过渡连接件，能够直接完成对接。

　　设计过程中，泵壳的壁厚取值充分考虑了不同工况下的承压需求，在蜗壳的隔舌位置做了圆角过渡处理，避免应力集中，同时隔舌与叶轮外缘的间隙取值经过反复校核，间隙过大会导致流体回流降低效率，间隙过小则容易在装配或者运行变形时出现叶轮碰擦隔舌的问题，合理的间隙取值能够兼顾效率与运行可靠性。流道的内壁曲面做了顺滑过渡处理，从叶轮出口到蜗壳断面再到出口法兰的流道，没有出现截面突变或者棱角结构，最大程度降低流体在流道内的沿程阻力，减少水力损失，提升泵的整体运行效率。这类结构的离心泵可适配清水、低腐蚀性化工介质、冷却循环水等多种介质的输送需求，在设计建模过程中，所有的安装配合面、密封面、连接孔位都做了精确的尺寸约束，能够直接导出工程图用于生产加工，也可以作为泵组整体设计时的核心部件参考，用于匹配电机选型、管路布局、基础安装座的设计工作。
