外啮合齿轮式液压动力供油单元结构

　　在机床液压站、小型工程机械辅助油路、农机液压操控系统这类对安装空间有严格限制的中低压供油场景里，这类齿轮式液压动力单元的应用占比一直不低，核心原因是其结构容错率高、抗油液污染能力强，日常维护不需要太精密的作业条件，很适合非高端液压系统的动力供给需求。从结构设计逻辑来看，这款液压泵采用的是外啮合渐开线圆柱齿轮作为核心动力转换部件，泵体采用三段式拼接结构：前端带安装止口的法兰端盖直接对接设备安装面，中间段为齿轮容腔与进出油道集成的泵体主体，后端盖集成了轴封与泄油通道，进出油口采用侧置螺纹连接结构，油口位置做了加厚凸台处理，避免管路安装时的应力导致泵体开裂。

　　安装边界方面，前端方形法兰采用四点螺栓固定设计，止口尺寸与常规齿轮泵安装规格通用，输出轴为平键连接的圆柱轴，轴伸长度控制在合理范围，避免轴承受径向力过大导致早期磨损；侧置的进出油口采用英制管螺纹规格，油口朝向与安装法兰面垂直，方便现场布管时调整管路走向，不需要额外增加过渡接头就能适配多数常规油路布局。功能特性上，这类齿轮泵依靠一对啮合齿轮的齿槽容积变化完成吸排油动作，额定转速区间覆盖常用的电机输出转速范围，不需要额外配置减速机构就能直接与四级异步电机直连，输出流量稳定，压力脉动控制在合理区间，适合给油缸、液压马达等执行元件提供稳定的压力油源；泵体内部的轴向间隙采用固定间隙设计，加工精度容易保证，批量生产时的一致性较好，同时齿轮端面与端盖之间的摩擦副采用耐磨材料配对，长时间运行时的磨损量可控，能保证较长的使用寿命。

　　设计过程中需要重点考量的几个点，首先是齿轮参数的匹配：齿宽与模数的选择直接决定泵的排量，要结合目标应用场景的流量需求确定，同时齿顶圆与泵体内孔的间隙要控制在合理范围，间隙过大会导致容积效率下降，间隙过小则容易出现齿轮扫膛的问题；其次是卸荷槽的设计，在端盖对应齿轮啮合区的位置开设对称的卸荷槽，能有效消除齿轮啮合时的困油现象，降低运行时的噪音与压力脉动，避免困油导致的气蚀问题；另外轴封位置的设计要考虑泄油通道的通畅，保证轴封处的压力始终处于低压状态，避免高压油冲击轴封导致泄漏。

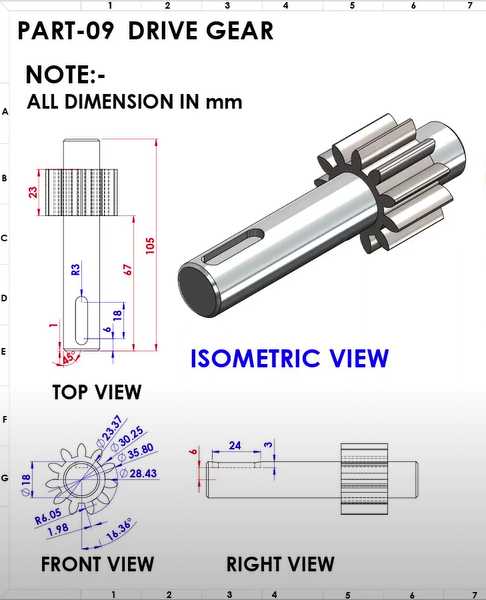

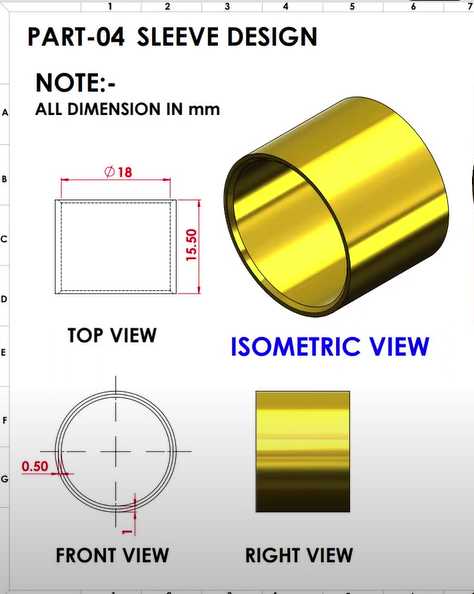

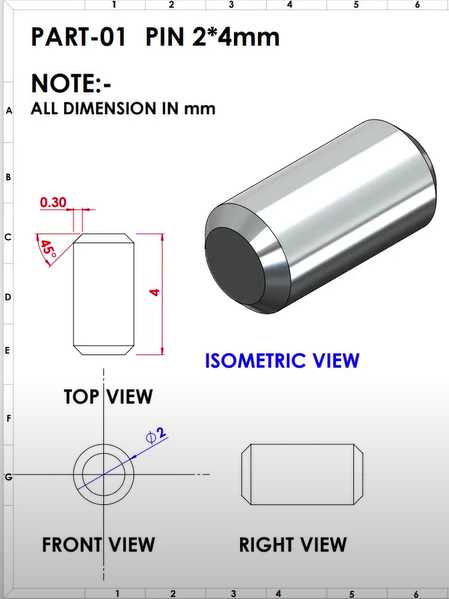

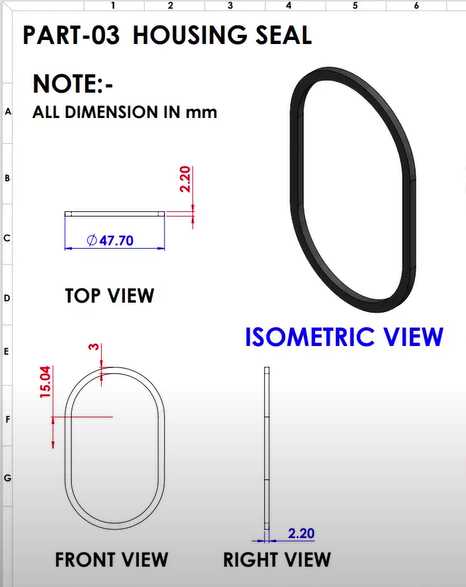

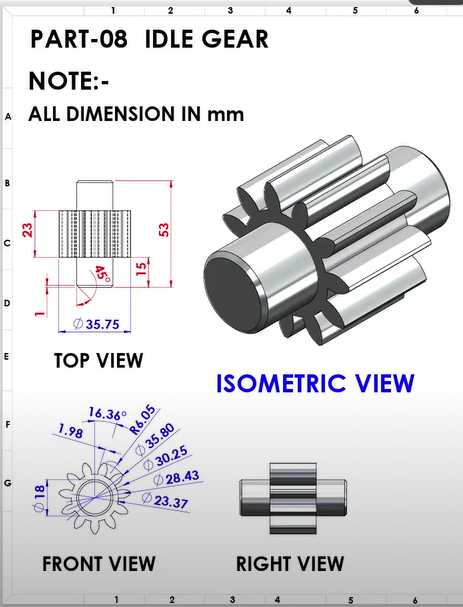

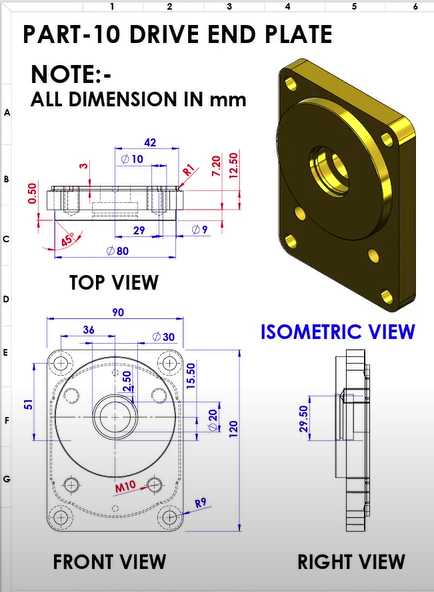

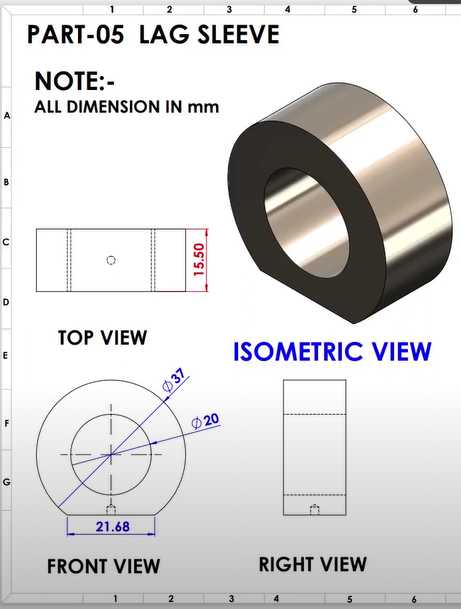

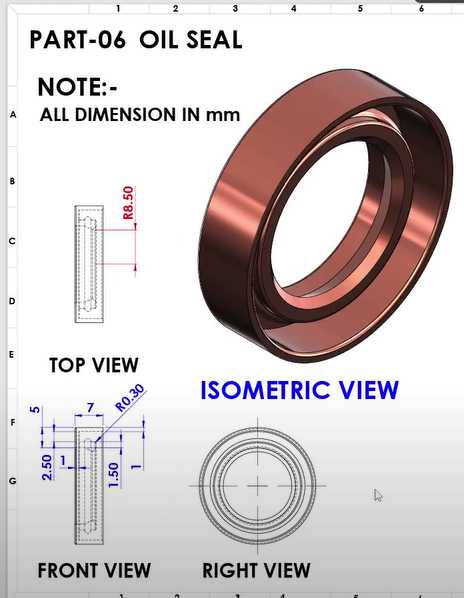

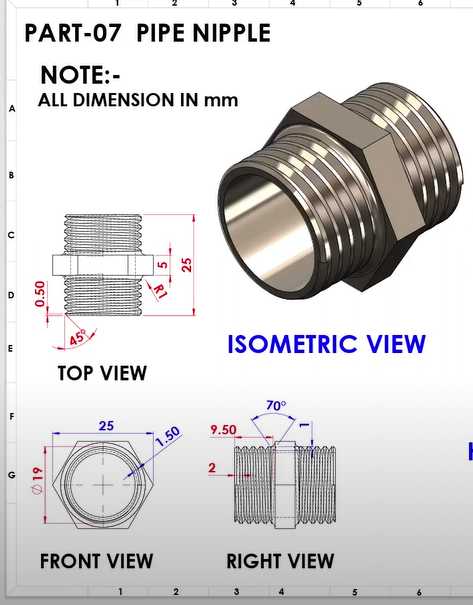

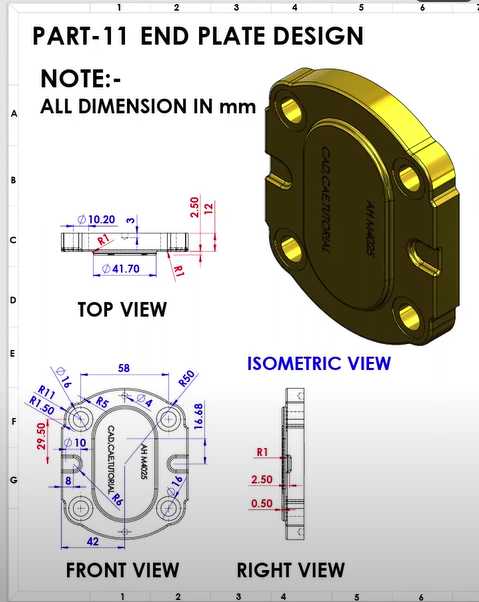

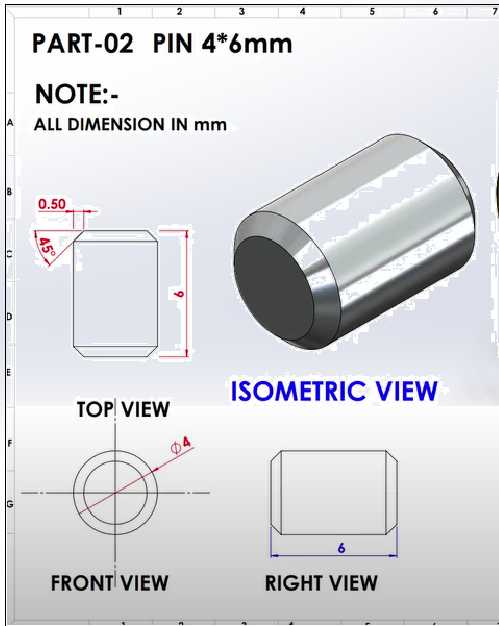

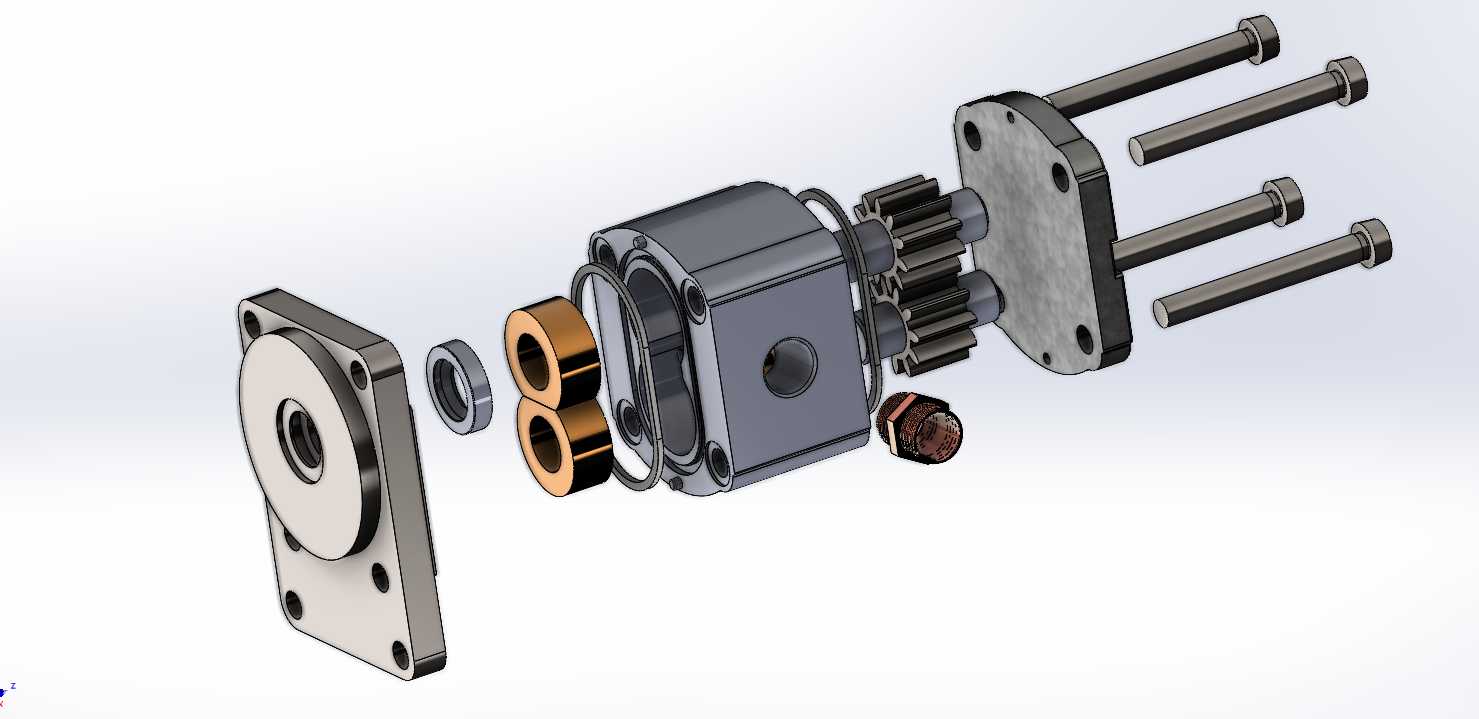

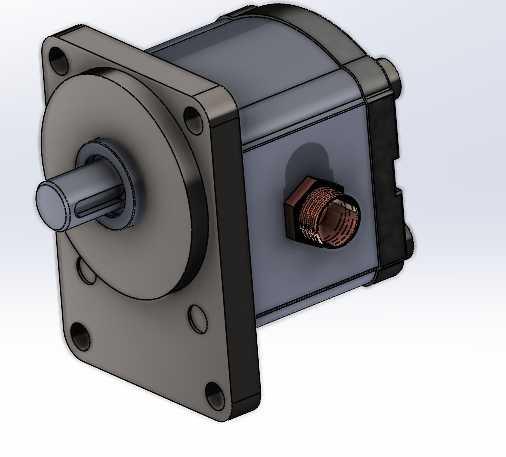

　　实际应用中，这类泵通常安装在液压油箱的上方或者侧面，进油口通过油管插入油箱液面以下，出油口连接压力油路，系统中需要搭配溢流阀做过载保护，避免系统压力过高损坏泵体；由于齿轮泵的自吸能力较强，进油管路只要保证密封不漏气，不需要额外配置注油装置就能正常启动，对现场安装人员的技术要求不高。从建模的细节还原度来看，这个模型完整呈现了泵体的外部安装特征：法兰上的安装螺栓孔位置、输出轴的键槽尺寸、侧置油口的螺纹接头结构、泵体外部的加强筋布局都做了准确还原，甚至连油口处的防护堵头细节都有体现，不管是用来做液压系统的布局装配，还是做设备的外观展示，都能满足结构设计阶段的选型校验需求，能帮助设计人员提前确认安装空间是否足够，管路连接是否存在干涉，减少实际装配时出现的尺寸不匹配问题。
