多段弯转组合式工业输送管道结构

在化工流体输送、建筑给排水、暖通空调、工业制程管路排布等场景中，受安装空间限制、设备接口位置错位、管路走向避让需求影响，直段管道往往无法完成全路径连通，多段弯转组合的管道结构是管路系统中最常用的导流部件。这类弯转管道并非简单的弯头拼接，每一段弯折角度、管段长度、转弯半径的设置，都需要结合实际管路的压损控制、流体流速特性、安装操作空间综合确定。

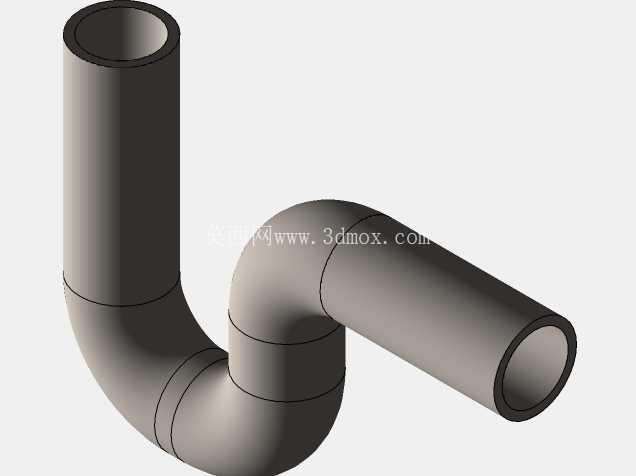

从结构设计逻辑来看，该管道采用三段弯折的空间走向设计，包含两处90度弯转与一处反向弯弧段，整体形成S型的空间避让结构，可在有限的竖向与横向安装空间内，完成两个存在高度差、水平错位的接口之间的连通。设计过程中首先需要确定两端接口的中心距偏差值，包括竖向高差、水平偏移量、轴向错位角度，再根据管路内输送介质的特性确定转弯半径——对于输送含固体颗粒的浆料介质，转弯半径需取管道公称直径的3-5倍，避免颗粒在弯管处堆积堵塞；对于输送清水、气体等低粘度介质，转弯半径可取公称直径的1.5-2倍，在控制压损的同时减少管路占用空间。

该管道的管段连接采用对接焊结构设计，每段弯管与直段的对接处预留有焊接坡口，安装时可通过氩弧焊、电弧焊等方式完成密封连接，接口处的同轴度公差控制在0.5mm以内，避免焊接后出现通径错位导致的局部流阻增大。管壁厚度根据管路设计压力确定，常规低压给排水场景下壁厚取公称直径的1/10，中压工业流体输送场景下需根据压力等级计算壁厚，同时预留1-2mm的腐蚀裕量，适配带轻微腐蚀性的介质输送需求。

在安装边界方面，该管道的整体外轮廓尺寸需要结合安装区域的空间净高、周边设备的安全间距确定，弯管段的最外侧突出位置需预留至少50mm的安装操作空间，方便焊接作业、后期检修维护时的工具操作。两端接口的端面设置有定位止口，安装时可先通过止口完成临时定位，再进行点焊固定，调整整体管路的同轴度后完成满焊，可有效降低安装错位的概率。

从流体特性角度考虑，多段弯转的结构会带来一定的沿程压力损失，设计时需要通过流体仿真验证每一段弯管处的流速分布，避免弯管内侧出现流速过低的滞流区，或是外侧出现流速过高的冲蚀区。对于输送高温介质的管路，还需要在弯管段的合适位置设置补偿结构，吸收管道热胀冷缩产生的位移，避免管路应力集中导致的焊缝开裂、接口泄漏问题。

这类组合弯管结构在实际应用中，还可根据安装需求在管段上预留压力检测、温度检测的接口位置，无需后期在管路上开孔焊接，减少现场施工的工作量。管道的内外壁做光滑处理，内壁粗糙度控制在Ra6.3以下，降低流体输送过程中的摩擦阻力，减少杂质在管壁的附着堆积；外壁可根据使用环境做防腐涂层处理，提升户外、腐蚀环境下的使用寿命。

在三维建模过程中，这类管道的建模需要先绘制三维空间路径草图，确定每一段管段的长度、弯折角度、转弯半径，再通过扫描特征生成实体，同时需要验证每一段弯管的曲率是否符合加工工艺要求，避免出现过小转弯半径导致的弯管加工开裂、管壁减薄超差问题。建模时还需要考虑管道的加工工艺性，每一段弯管的弯曲角度需匹配常规弯管机的加工范围，减少特殊定制弯管的比例，降低生产加工成本。
