DN15至DN50规格黄铜外螺纹管堵设计

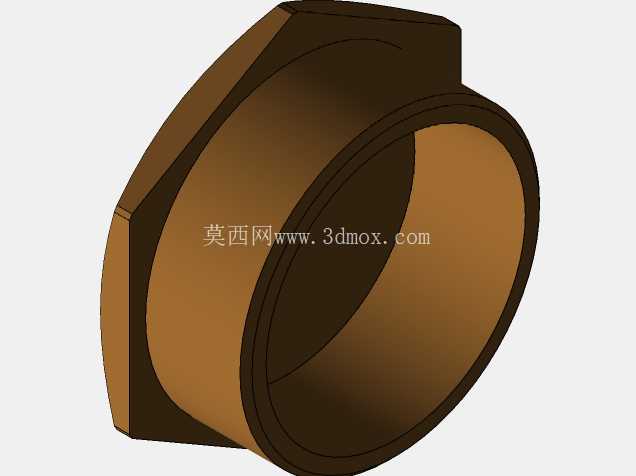

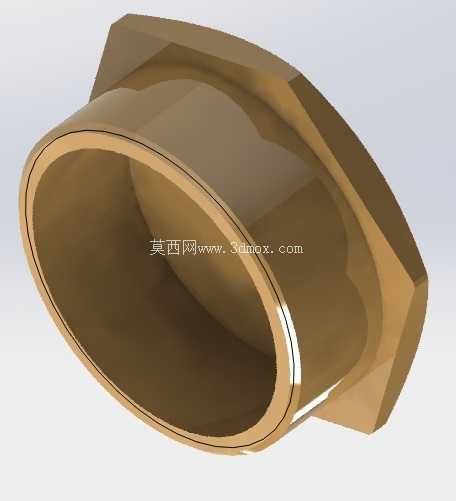

　　从结构设计逻辑来看，这类外螺纹管堵没有采用多余的复杂结构，整体由外螺纹段、六角拧动段、密封贴合端面三个核心功能区构成，没有冗余的造型设计，完全服务于安装与使用功能。外螺纹段采用标准管螺纹参数，牙型角度、螺距、公差配合都严格遵循通用管路连接标准，能直接和同规格的内螺纹管件、阀件、设备接口实现无偏差旋合，不需要额外加工适配结构；六角拧动段的对边尺寸按照通用扳手操作空间设计，不管是使用活动扳手、固定开口扳手还是套筒工具，都能找到稳定的受力面，不会出现拧动时打滑、棱角过度磨损的问题，同时六角段的厚度经过力学校核，在额定拧紧力矩下不会出现开裂、变形的情况，哪怕是现场施工中工人按照常规操作力度施力，也能保证结构完整性。在民用给排水、暖通空调、工业流体输送、气动液压管路的现场施工与设备预装环节，管路末端的封堵是极为常见的工况需求，这类封堵件需要同时兼顾密封可靠性、安装便捷性、介质兼容性与长期使用的抗老化能力，黄铜公帽也就是外螺纹管堵，正是针对这类场景开发的标准管路配件。本次建模覆盖的规格区间为DN15到DN50，对应常规低压流体输送系统中最常用的支管、末端测试口、预留接口的封堵需求，不管是家装水路改造中临时封堵未接通的出水点位，还是工业气动系统中预留的扩展接口封堵，或是制冷机组管路检修后的端口封闭，都能匹配对应规格的使用需求。

　　密封贴合端面设计为平整的环形接触面，安装时配合生料带、密封胶或者紫铜垫片、橡胶密封圈，就能实现端面与螺纹的双重密封，在0-1.6MPa的常规低压流体工况下，不会出现渗漏问题。材质选用黄铜作为基础原料，一方面是黄铜本身的切削加工性能优异，在批量车削加工时能获得较高的尺寸精度与较低的表面粗糙度，螺纹加工的成型质量稳定，不容易出现毛刺、牙型缺损的问题；另一方面黄铜的抗腐蚀性能适配淡水、压缩空气、低压蒸汽、弱腐蚀性流体等多种常见输送介质，在常规使用环境下不会出现快速锈蚀、结垢堵塞的问题，使用寿命远高于普通铸铁材质的封堵件，同时黄铜材质的韧性较好，在管路存在轻微震动、温度形变的工况下，不会像脆性材质那样出现开裂失效的问题。

　　从安装边界来看，不同规格的管堵轴向安装长度都控制在合理区间，DN15规格的轴向伸出长度不到20mm，DN50规格的轴向伸出长度也控制在40mm以内，不会因为安装封堵件占用过多的管路排布空间，在狭窄的设备夹层、管井内部也能顺利完成安装操作；六角段的最大外径也做了优化，不会出现相邻管路接口间距过小导致扳手无法卡入的问题，哪怕是并排布置的多个预留接口，也能逐个完成拧紧操作。在建模过程中，所有结构过渡位置都做了微小的圆角处理，一方面是消除加工过程中的应力集中点，避免零件在热处理、安装受力时出现应力开裂，另一方面也能去除零件的锐边毛刺，避免安装操作人员被划伤，符合机械零件的安全设计要求。

　　这类管堵除了用于长期封堵管路末端之外，也常被用于管路压力测试时的临时封堵，在管路安装完成后进行水压、气压试验时，将所有预留接口用对应规格的管堵封堵，即可完成试压回路的封闭，试压完成后如果需要接驳支路，只需将管堵拆下即可连接后续管路，不需要对原有接口做额外处理，拆装重复利用率高，不会因为一次拆装就损坏螺纹结构。针对不同的使用场景，这类黄铜公帽的表面不需要做额外的涂装处理，黄铜本身的金属色泽就能直观区分材质，避免和镀锌、不锈钢材质的管件混淆，方便现场施工人员快速选型，同时黄铜材质的焊接性能也较好，如果有特殊的密封加固需求，也可以在螺纹旋合后辅以锡焊加固，进一步提升极端工况下的密封可靠性。在结构细节上，螺纹段的起始位置做了导向倒角，安装时能快速对准内螺纹的入口，不需要反复调整对位，哪怕是高空作业、视线受阻的安装位置，也能快速完成螺纹旋合的初始对位，提升现场安装的效率，减少螺纹错牙导致的接口损坏问题。
