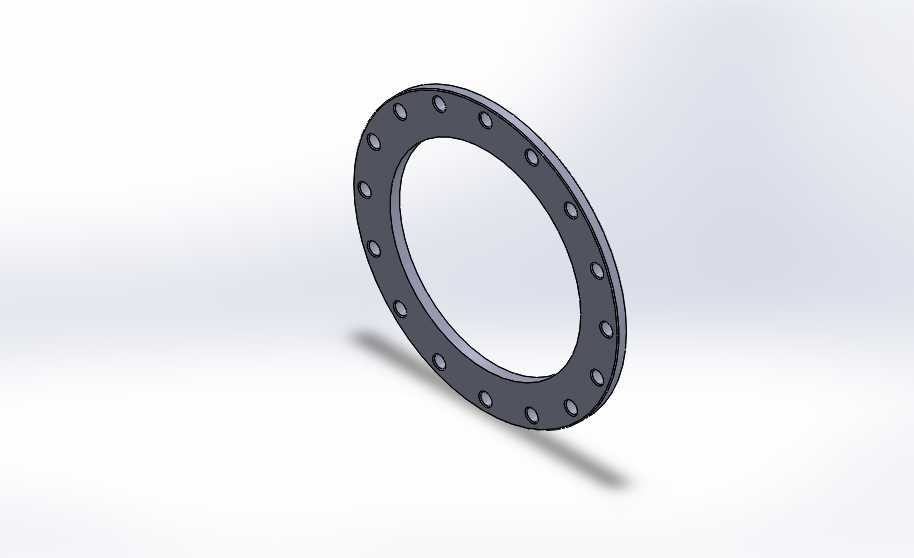

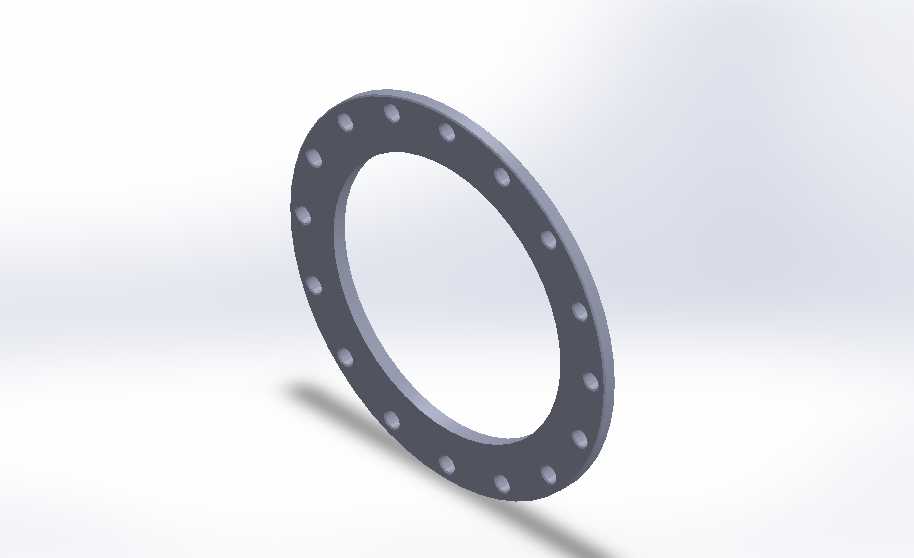

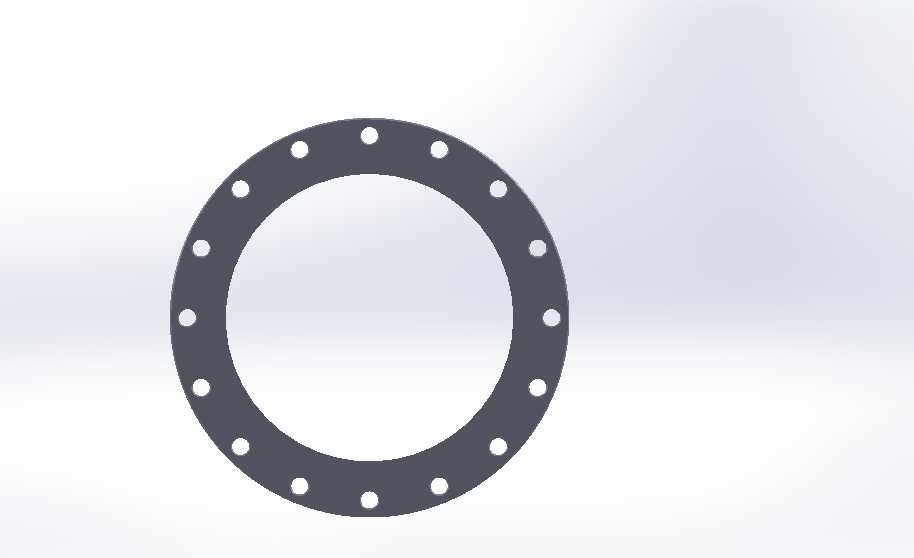

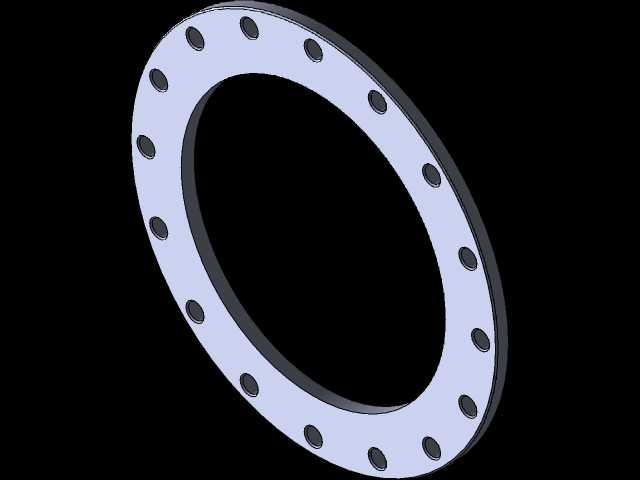

DN400PN10-16钢制管道连接法兰结构

　　在市政给排水主管网、化工介质输送管线、暖通循环水系统的现场安装环节，法兰是实现管道与管道、管道与阀组、管道与泵体设备可拆卸连接的核心承压部件，这款DN400规格的法兰适配PN10到PN16的压力等级工况，覆盖了多数中低压工业流体输送场景的使用需求。从结构设计逻辑来看，这款法兰采用板式平焊的结构形式，整体为环形锻件或钢板裁切加工成型，内孔尺寸匹配DN400公称通径的钢管外径，焊接时可将管道插入法兰内孔至指定深度后完成内外角焊缝的焊接固定，相比对焊法兰加工成本更低，安装对位更便捷，适合温度波动小、介质无强腐蚀的常规输送场景。

　　法兰盘面上沿圆周均匀分布的螺栓孔，数量与孔径严格匹配对应压力等级的法兰标准要求，安装时穿入配套螺栓后按对角顺序逐步拧紧，可让两片法兰对接面均匀受力，配合中间加装的密封垫片，就能实现管路的静密封效果，避免输送介质出现泄漏。从安装边界来看，这款法兰的外径尺寸、螺栓孔中心圆直径、密封面宽度均符合对应公称压力下的尺寸规范，现场安装时不需要额外做适配加工，只要配对法兰、螺栓、垫片的参数匹配，就能直接完成装配。密封面采用突面形式，表面加工粗糙度满足非金属垫片、缠绕式垫片的密封要求，即使在1.6MPa的工作压力下，也能保证密封面的比压足够，防止介质从对接面渗漏。

　　在实际工程应用中，这类法兰常被用在厂区循环水主管道、市政供水主干线、中央空调冷冻水主管路的连接节点上，尤其是在需要后期拆卸检修的阀组、设备接口位置，法兰连接相比焊接连接更便于后期的维护更换，不需要对整段管道进行切割作业，只需要松开连接螺栓就能完成部件的拆装更换。设计这款法兰的三维模型时，重点还原了法兰的整体厚度、螺栓孔的位置度、内孔与密封面的同轴度这些关键装配尺寸，建模时先绘制法兰的外圆与内孔轮廓，拉伸得到法兰基体后，再按照圆周阵列的方式生成所有螺栓孔，同时对密封面的加工倒角、螺栓孔的沉头结构做了细节还原，确保模型导入装配环境后，可以直接和配套的管道、螺栓、垫片完成虚拟装配，验证安装干涉情况。

　　对于管路设计人员来说，这类标准法兰的三维模型可以直接调用到管路装配体中，不需要重复建模，能大幅提升管路布置的设计效率，同时可以通过模型检查法兰安装位置是否预留了足够的螺栓拧紧操作空间，避免现场安装时出现操作空间不足的问题。在不同工况下选用这类法兰时，需要注意匹配输送介质的特性选择对应的法兰材质，普通水系统可以选用普通碳素钢材质，有弱腐蚀介质的场景则需要选用不锈钢材质或者做相应的防腐处理，而压力等级的匹配则需要根据管路的最高工作压力来确定，PN16等级的法兰可以覆盖PN10压力等级的使用场景，在压力波动较大的管路上选用更高压力等级的法兰，能提升管路系统的运行可靠性。法兰盘的厚度设计经过强度校核，在额定压力下不会出现盘面变形导致的密封失效，螺栓孔的位置精度控制在标准允许的公差范围内，保证现场安装时螺栓可以顺利穿入，不需要额外铰孔处理。
