苏联MC-140-500铸铁采暖散热器结构

在民用建筑、老旧工业厂房的集中供暖系统改造与复刻项目中，这类铸铁柱式散热器是极为常见的终端换热部件，本次建模还原的是经典MC-140-500规格的悬挂式铸铁采暖散热器，其结构完全沿用传统柱型散热片的组对逻辑，单柱为中空铸铁腔体，多柱通过上下两端的连通接口拼接为整体，腔体内部走供暖热水或蒸汽，通过铸铁壁面与室内空气完成对流+辐射换热，实现室内温度提升。

从实际安装场景来看，这类散热器多采用挂墙安装方式，背部预留的挂装凸台可直接匹配墙面固定支架，安装时需提前核对墙面承重能力，单组7柱规格的成品自重较大，老旧砖混墙面安装需额外增设预埋固定件，避免长期使用后出现脱落风险。进出水接口分别设置在组片的上下对角位置，适配常规上供下回的供暖管路走向，接口尺寸沿用传统水暖系统的通用管径，可直接匹配现有供暖管路的螺纹连接件，无需额外定制转接头。

设计层面上，单柱的截面造型采用外凸圆弧过渡结构，既增大了与空气的接触换热面积，也避免了尖锐棱角带来的磕碰风险，柱体内部的流道采用等截面设计，尽可能降低水循环的阻力损失，减少供暖系统的水泵扬程损耗。相邻柱片之间的拼接面采用精加工密封面，组对时配合耐热密封垫可承受常规供暖系统的工作压力，不会出现渗漏水问题。柱体上下端的连接头采用统一的中心距规格，同系列不同柱数的产品可实现配件通用，降低后期维护的备件成本。

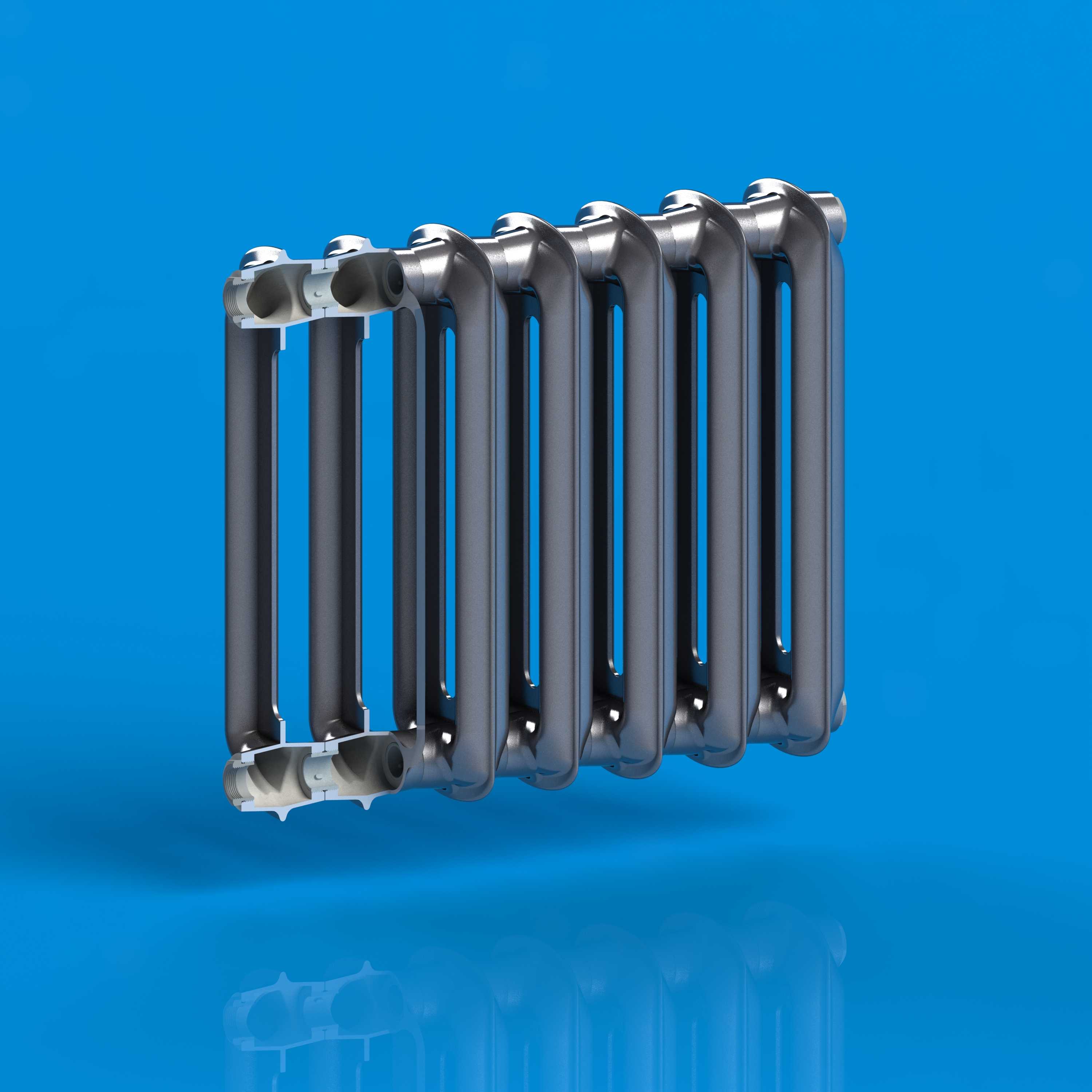

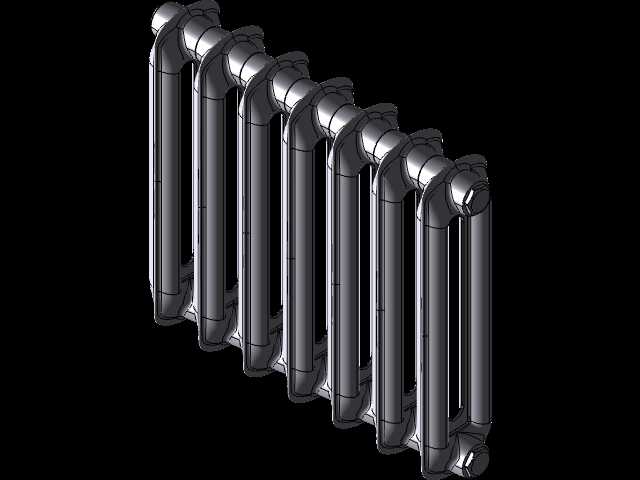

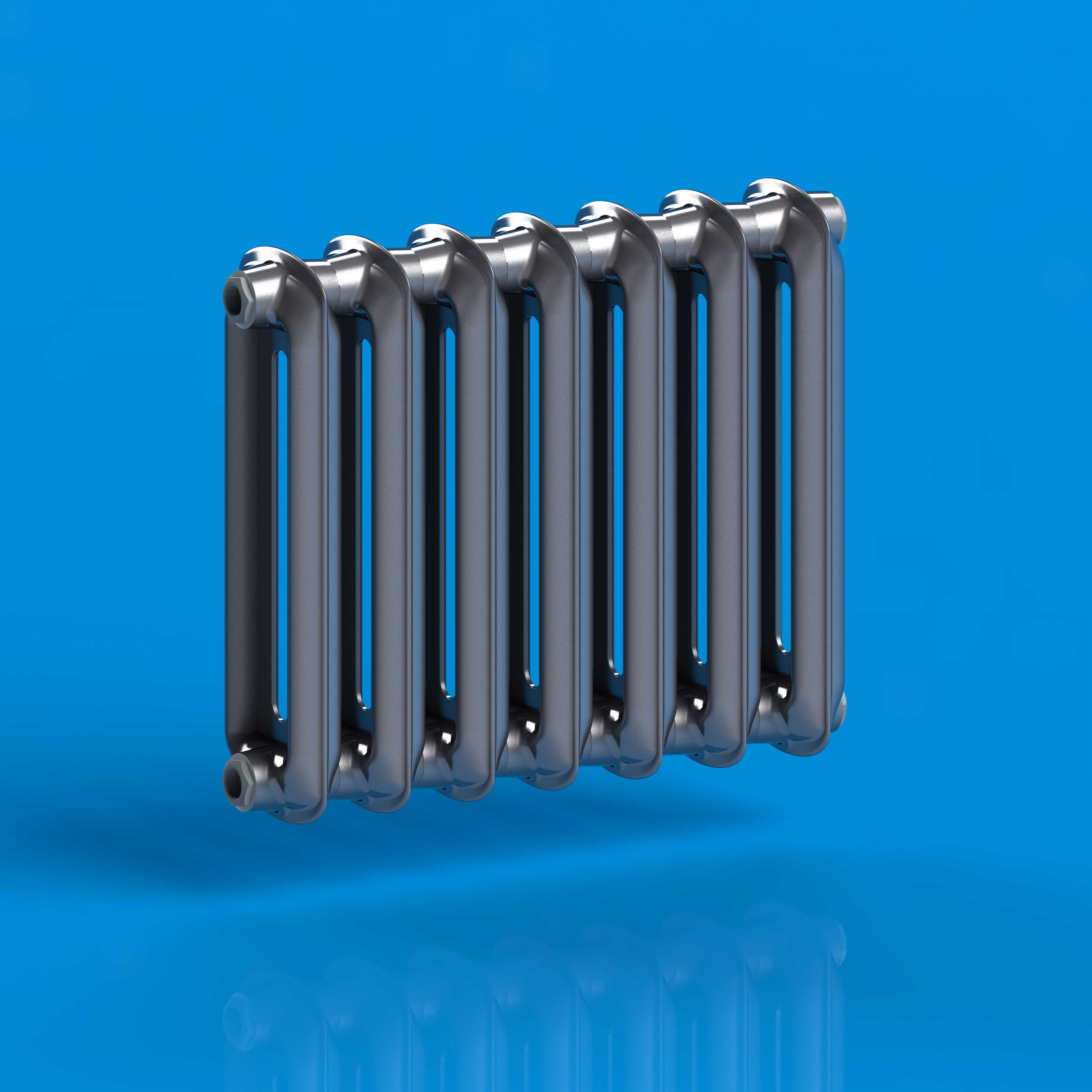

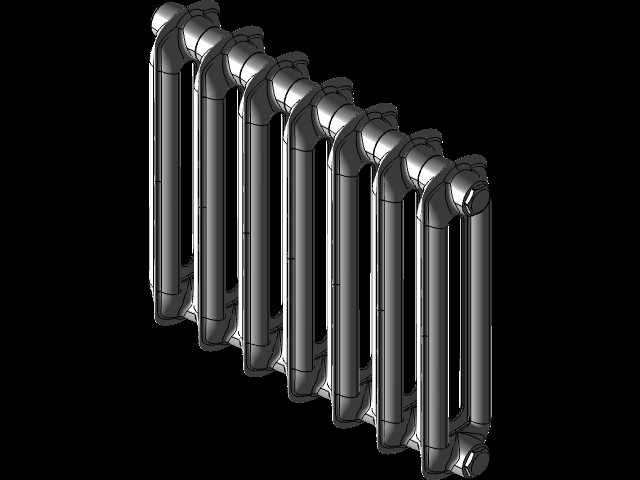

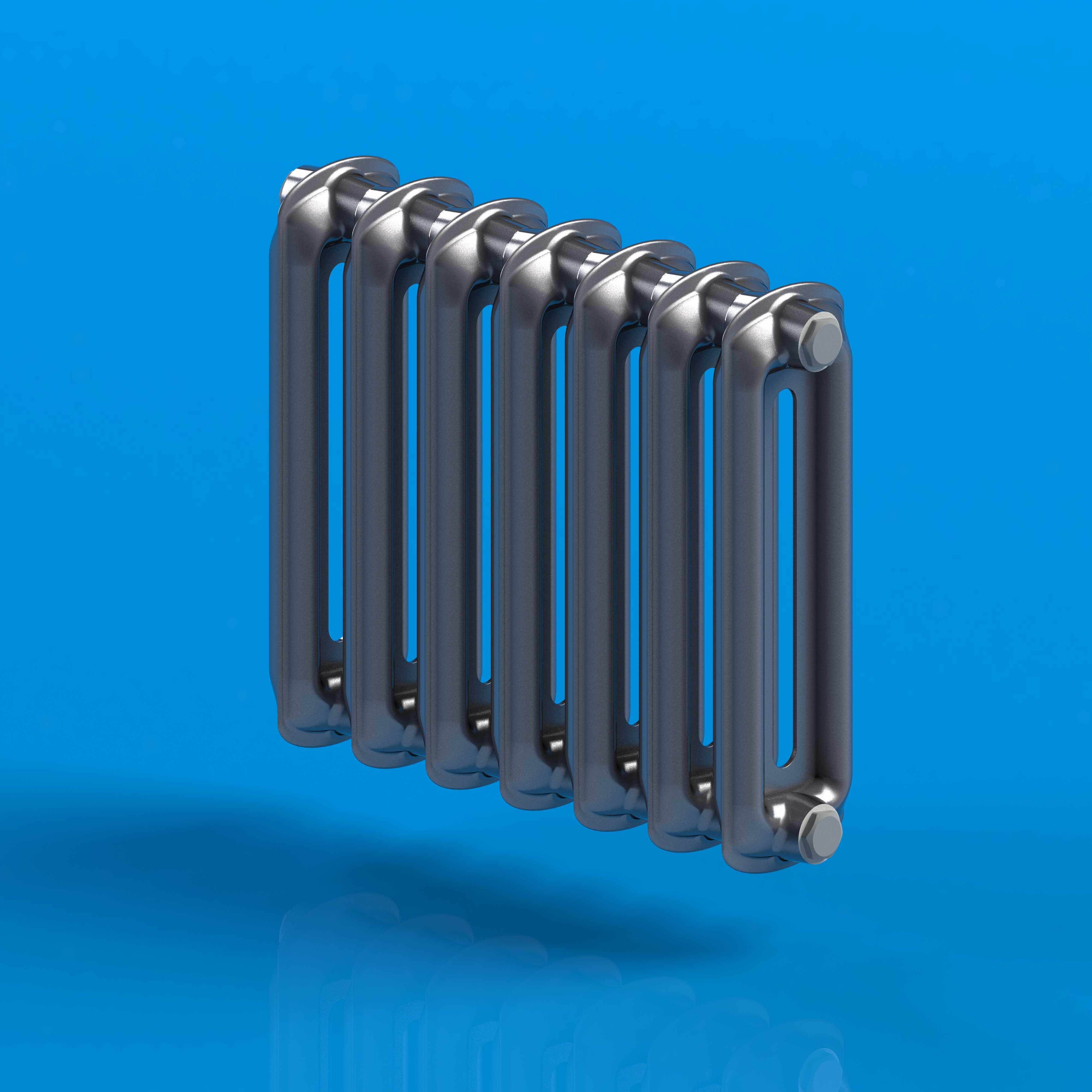

从建模还原的细节来看，模型完整复现了铸铁件的表面铸造纹理特征，没有过度做光滑化处理，贴合实际铸铁产品的表面质感；每一片柱体的弧度、连接端的凸台结构、端部的丝扣接口位置都严格按照实物测绘尺寸还原，组对后的整体间隙均匀，没有出现片体错位的问题。在三维装配场景中使用该模型时，可直接导入暖通BIM装配场景，匹配墙面安装位置后即可完成管路对接的干涉检查，无需额外调整结构尺寸；也可用于老旧建筑改造的效果展示，还原苏式建筑内的经典采暖设施风貌。

实际使用中，这类铸铁散热器的热惰性较大，供暖系统升温后蓄热能力强，即使短暂停暖也能在较长时间内维持室内温度，非常适合北方连续供暖的集中供暖系统；同时铸铁材质的抗腐蚀能力强，对不同水质的适配性好，使用寿命远长于钢制、铝制散热器，在水质较差的老旧供暖管网中也能长期稳定工作，不会出现快速腐蚀穿孔的问题。建模过程中特意保留了柱体表面的微小铸造凹凸细节，没有做理想化的光面处理，就是为了在渲染、装配校验时更贴近真实产品的状态，避免三维模型与实物出现过大的观感偏差。安装边界方面，该组7柱规格的散热器横向占用空间需预留足够的管路操作距离，侧边距墙面装饰物、家具的距离需满足散热对流要求，不能紧贴遮挡物安装，否则会大幅降低换热效率，背部距墙面的预留间隙也需符合安装规范，保证空气能在散热器背部形成对流通道，带走壁面的热量。
