带薄片结构的非对称金属圆锥构件

这类带薄片延伸结构的非对称圆锥构件，在大口径通风管路变径对接、散料输送溜槽导向段、大型除尘设备风道过渡段中应用十分广泛，区别于常规正圆锥变径件，其非对称的截面设计能够适配现场安装空间受限、两端对接面存在轴线偏移的工况，避免额外增加多段转接弯头带来的风阻提升、物料卡滞问题。从实际使用场景来看，在粮食加工、建材输送的溜管系统中，非对称锥段能够让散料依靠自重沿锥面平滑滑落，不会出现正圆锥变径段容易产生的物料偏析、局部堆积堵料问题；在工业通风系统中，这种锥段的流线型非对称曲面能够降低气流经过变径段时的局部涡流，减少管路系统的压损，降低配套风机的运行负载。

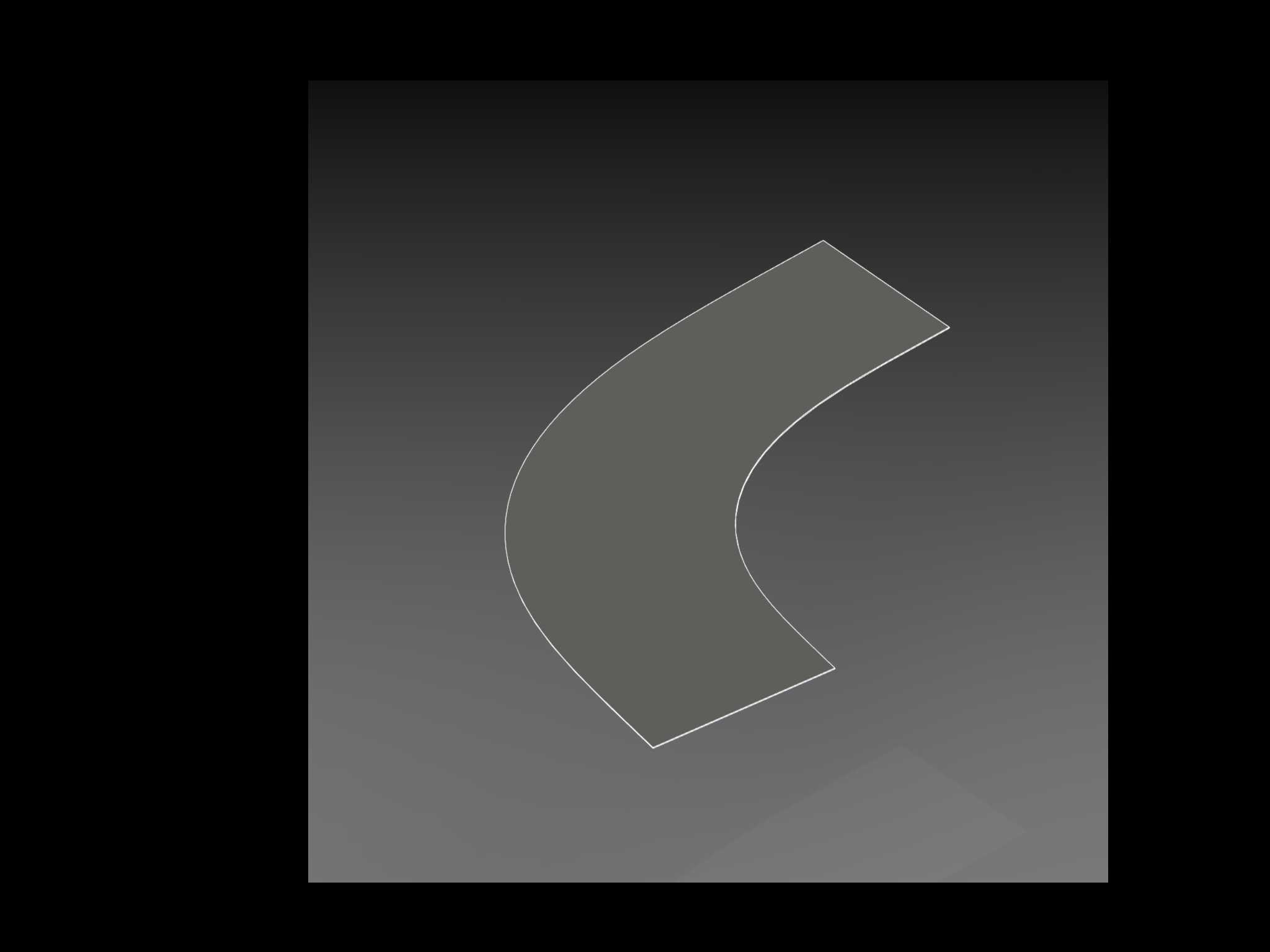

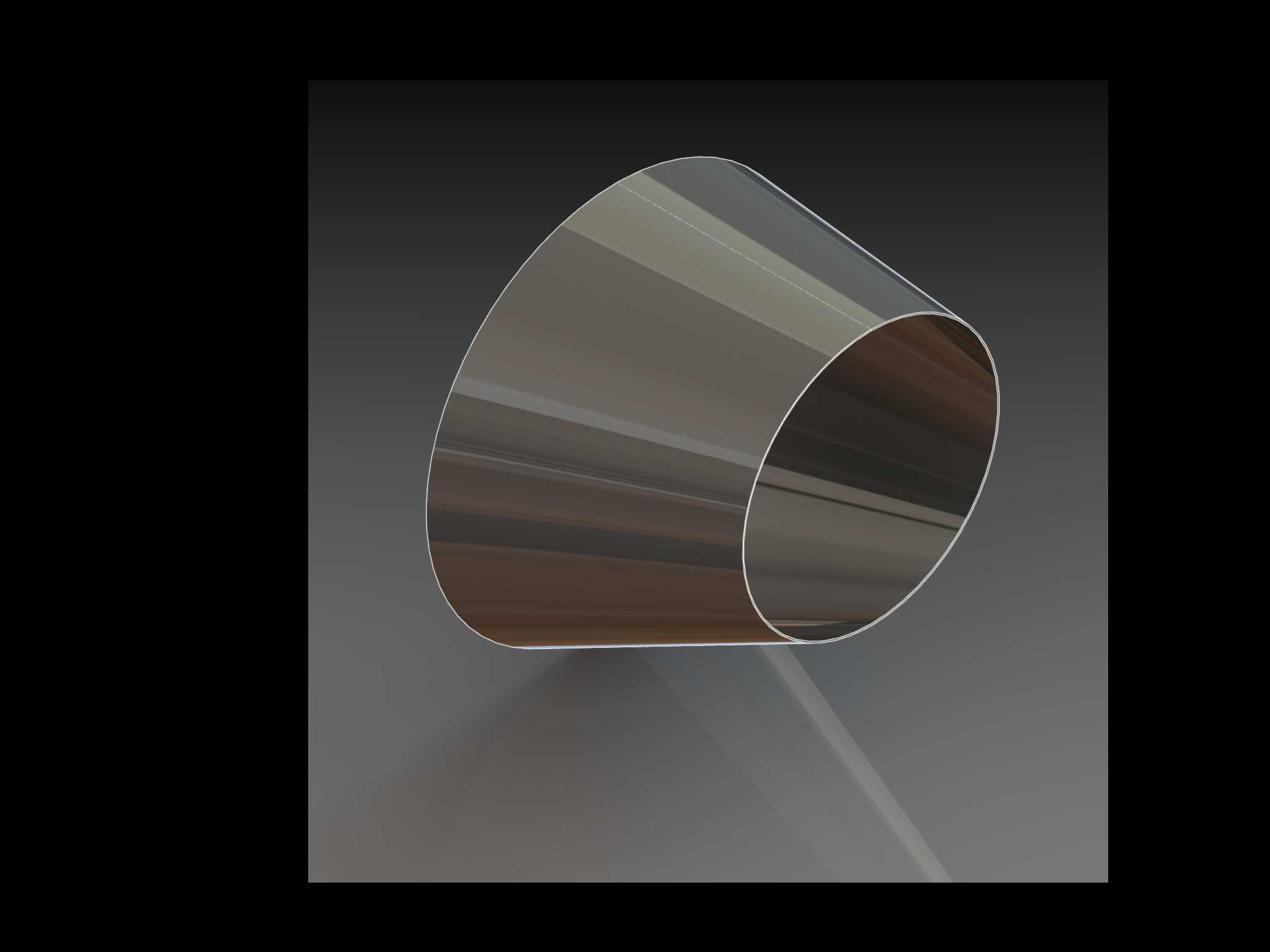

从结构设计逻辑来看，该构件采用薄壁金属板材成型，整体锥段两端截面圆心存在固定偏移量，锥面母线长度沿周向呈连续渐变分布，区别于正圆锥所有母线长度一致的特征，这种设计需要在展开下料阶段就精准计算每一条母线的实长，避免卷制成型后两端对接面出现错边、无法贴合配对法兰的问题。构件附带的薄片结构，是沿锥段特定母线位置延伸出的窄边结构，主要用于现场安装时的定位搭边、或是与周边防护结构做焊接固定，不需要额外在锥壁上焊接安装支耳，减少焊接变形对锥面圆度的影响。

尺寸边界方面，该锥段大端直径达到3000毫米，属于大口径薄壁构件，轴向总长度为1620毫米，板材壁厚为10毫米，这个壁厚选择兼顾了结构刚性与成型难度，10毫米的钢板在卷制非对称锥面时，不需要过大的卷板机压力就能实现曲面成型，同时成型后能够承受常规通风、散料输送工况下的负压、物料冲击载荷，不会出现薄壁构件容易发生的局部凹陷变形。设计时需要注意，非对称锥段的卷制成型不能采用常规正圆锥的卷制工艺，需要根据不同角度的母线曲率调整卷板机的下压量，逐段压型后再拼合焊接，附带的薄片结构与锥段为同一块板材整体下料成型，避免拼接焊缝带来的应力集中问题。

在安装适配层面，该构件两端的对接边均预留了焊接收缩余量，现场安装时可以根据对接管路的实际位置做微量调整，薄片结构上可以开设安装孔，用于固定密封胶条、或是连接周边的支撑钢架，不需要在锥壁上额外钻孔破坏构件的整体结构强度。从建模角度来说，构建该模型时需要先确定两端截面的相对位置，通过放样特征生成非对称锥面，再延伸出薄片结构，过程中需要校验锥面的曲率连续性，避免出现曲面褶皱、壁厚不均的问题，确保展开后的下料图能够直接用于数控切割下料，减少现场修配的工作量。这类构件在实际工程中经常遇到现场测绘后建模的需求，因为很多老旧生产线改造时，原有管路的对接位置存在安装偏差，标准正圆锥变径件无法适配，必须根据实际偏移量设计非对称锥段，才能在不改动原有管路布局的前提下完成改造，降低改造成本与施工周期。
