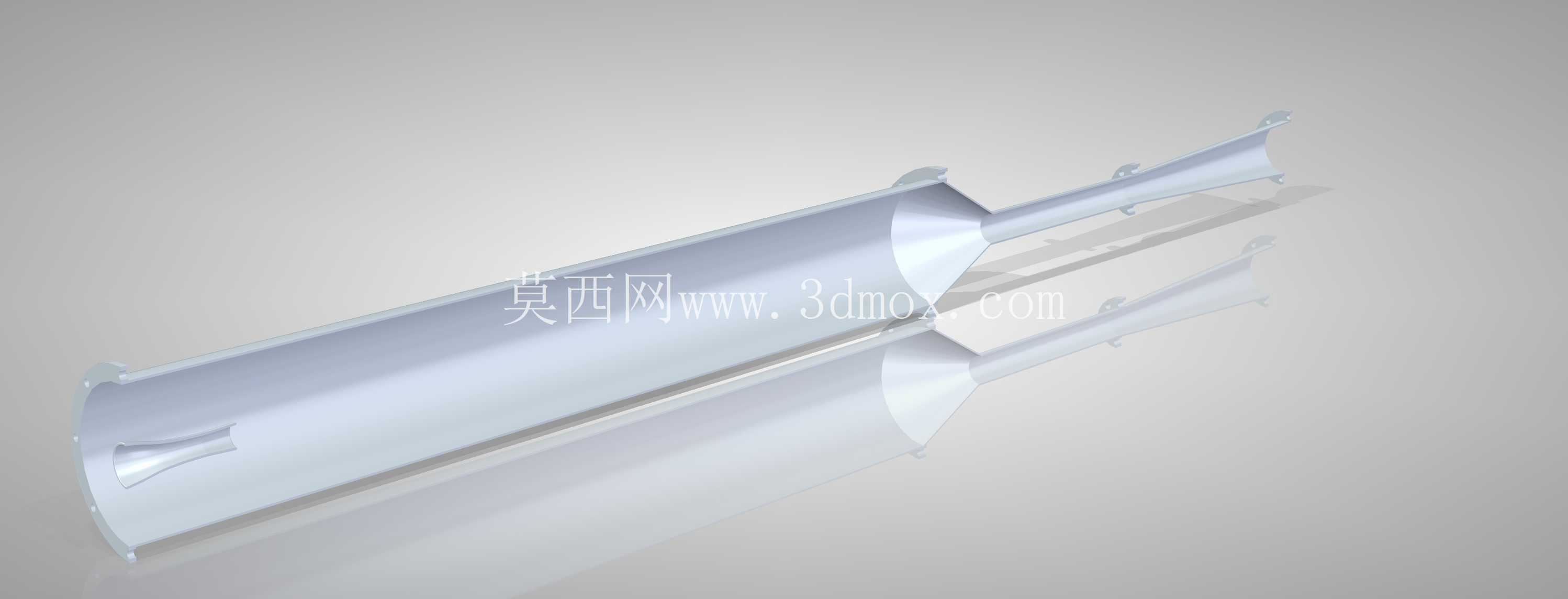

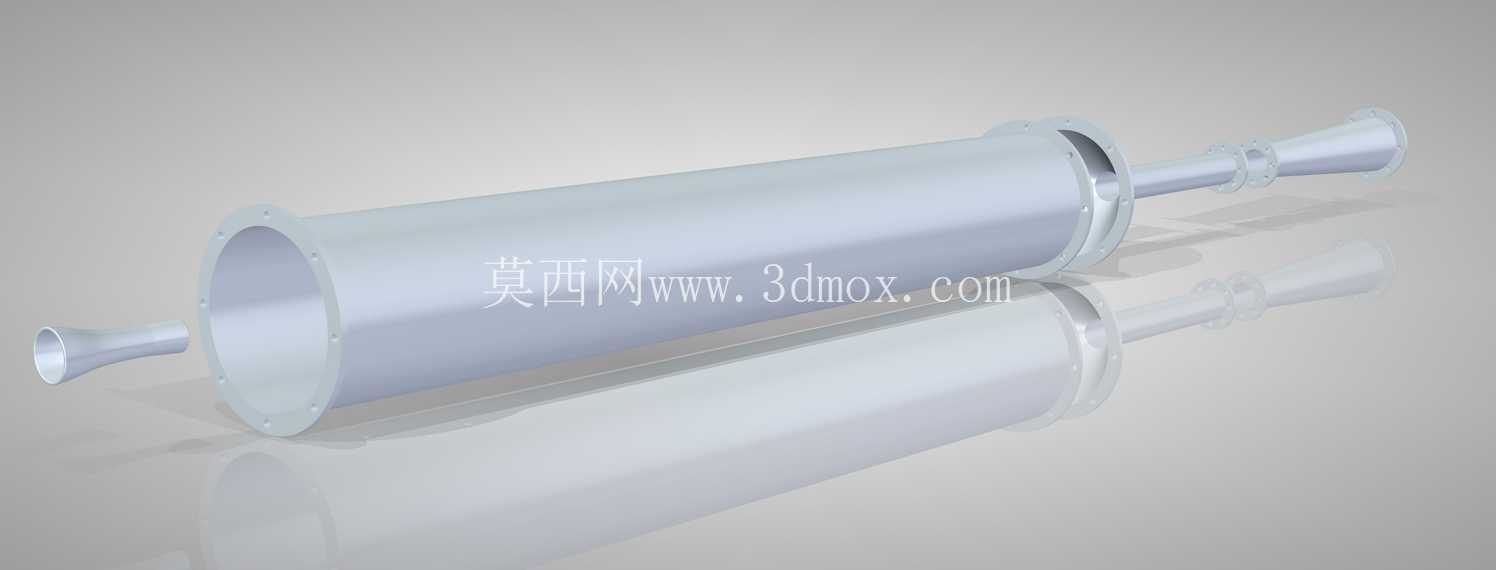

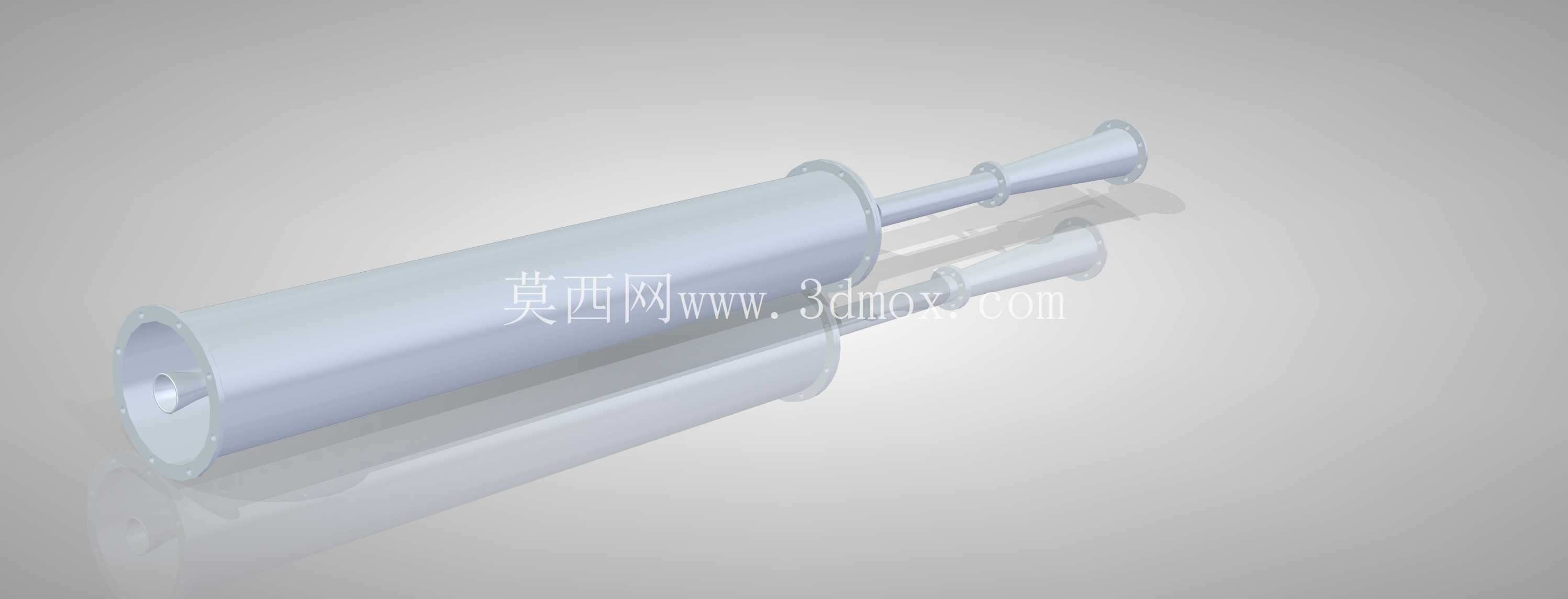

沸水堆喷射泵流体输送结构三维设计

　　沸水堆喷射泵作为核岛一回路核心流体输送部件，其结构设计直接关联反应堆冷却剂循环效率与运行稳定性，建模过程中需严格匹配核电设备的安装边界与流道设计要求。从实际应用场景来看，该类喷射泵主要部署在沸水堆压力容器内部环形区域，依托高压驱动流体的卷吸作用实现冷却剂的大流量循环，无需额外配置旋转动部件，可大幅降低一回路设备的故障概率，适配核岛内高辐射、少维护的运行环境。设备运行过程中，高压工作流体经喷嘴段加速形成高速射流，在混合室区域形成局部低压区，卷吸周边的待输送冷却剂，两股流体在混合段完成动量交换后经扩压段升压，最终送入堆芯完成热量带出，整个过程无机械传动结构，运行可靠性远高于常规旋转式泵组。

　　从结构设计思路来看，建模时优先保证流道的顺滑过渡，喷嘴段采用渐缩型流道设计，收缩角控制在工程经验验证的合理区间，避免射流发散导致的卷吸效率下降；混合室长度经过流场仿真迭代确定，保证高压射流与被卷吸流体充分完成动量交换，减少流道内的涡流损失；扩压段采用渐扩结构，扩散角严格控制在流体不发生边界层分离的范围内，将流体的动压高效转化为静压，满足堆芯入口的压力要求。整体外形采用细长圆柱式布局，适配压力容器环形间隙的安装空间，外壁设置定位凸台结构，安装时可与堆内构件的定位槽精准配合，保证设备在长期高速流体冲刷下不发生位移，进出口端采用密封焊接接口，与一回路管道连接后可实现零泄漏，满足核级设备的密封要求。

　　外形尺寸设计上，整体长径比经过多轮堆内布局校核，既保证足够的流道长度实现流体的升压与混合，又不会占用过多堆内有效空间，外壁的安装定位点沿轴向对称布置，可承受流体流动带来的轴向与径向载荷，避免运行过程中出现结构共振。模型构建过程中还原了设备的所有关键流道特征与安装结构，可直接用于流场仿真分析、堆内布局校核、安装工艺模拟等场景，结构设计中规避了所有锐角结构，所有流道过渡位置均采用圆角处理，减少流体冲刷带来的局部腐蚀风险，同时也降低了加工过程中的应力集中问题。针对核设备的特殊运行要求，结构上未设置任何需要定期维护的可拆卸部件，所有连接位置均采用焊接密封，可在全寿期内免维护运行，适配核电站60年设计寿期的运行要求。流道内壁的粗糙度要求在建模时也做了对应特征预留，可支撑后续的加工工艺仿真与流阻计算，保证实际加工后的设备性能与设计值偏差控制在工程允许范围内。
