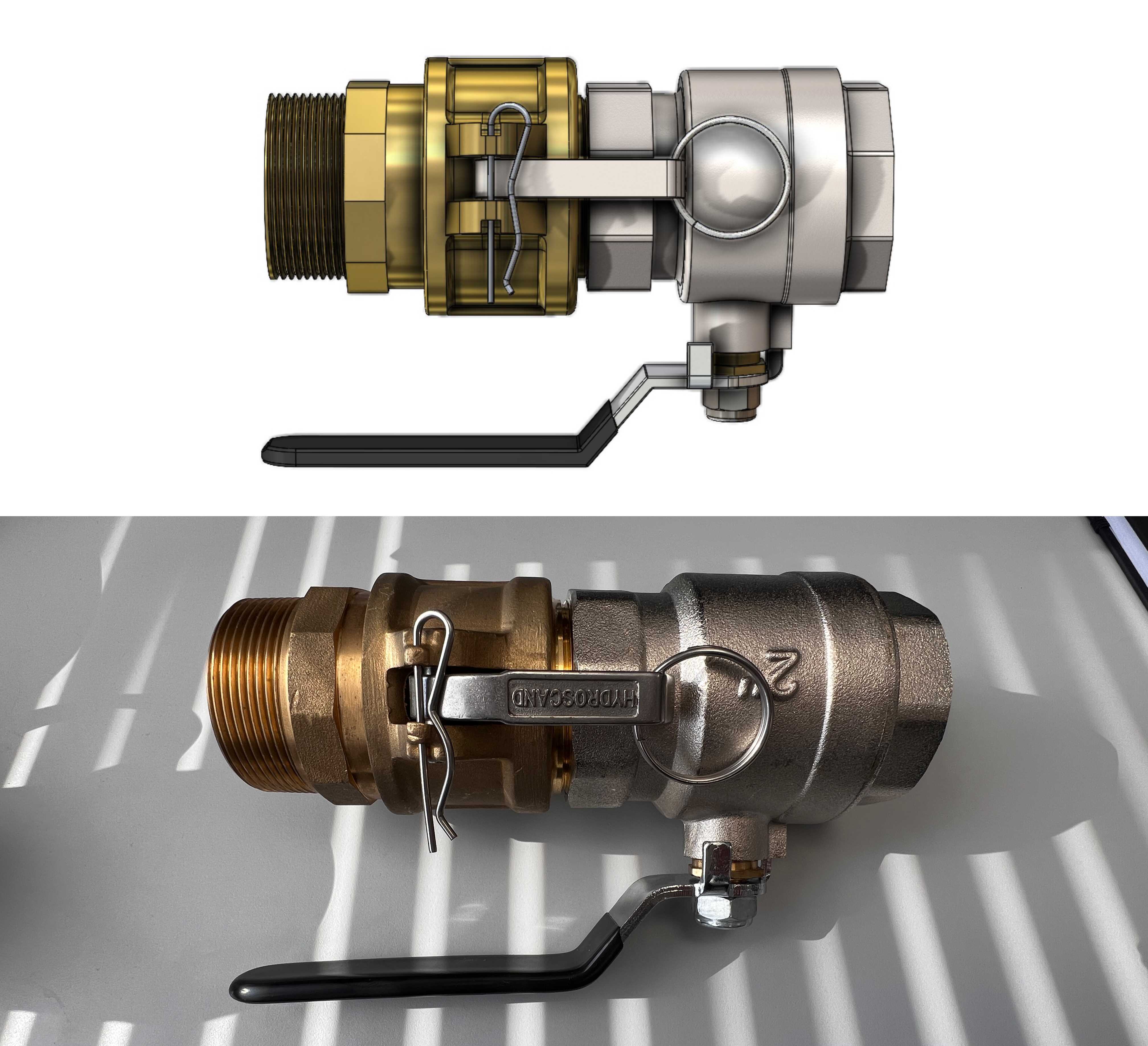

带快接结构手动控制黄铜球阀

这款带快接结构的手动球阀，主要应用在低压流体输送管路的临时接驳、工位快速换接场景，常见于小型液压站测试回路、工地临时输水支管、移动式气动工具供气管路这类需要频繁拆装管路的工况，相比传统螺纹连接的固定球阀，它能省去每次拆装时缠绕生料带、反复拧螺纹的工序，单人操作几秒就能完成管路对接或断开，大幅降低现场管路调整的辅助工时。

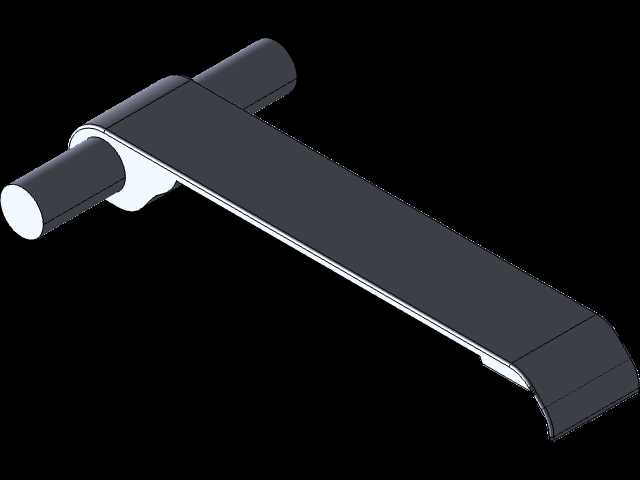

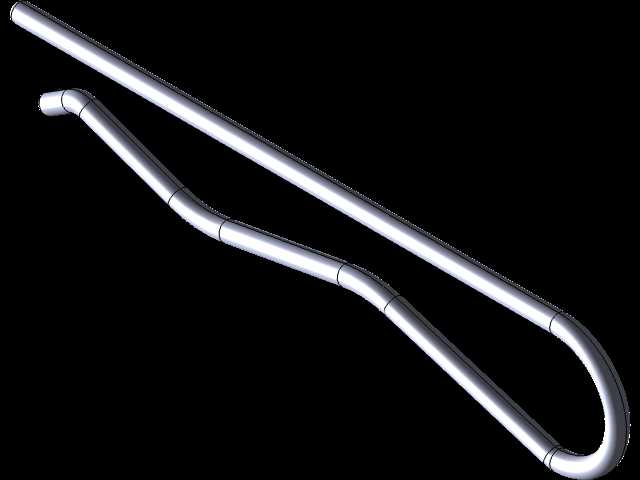

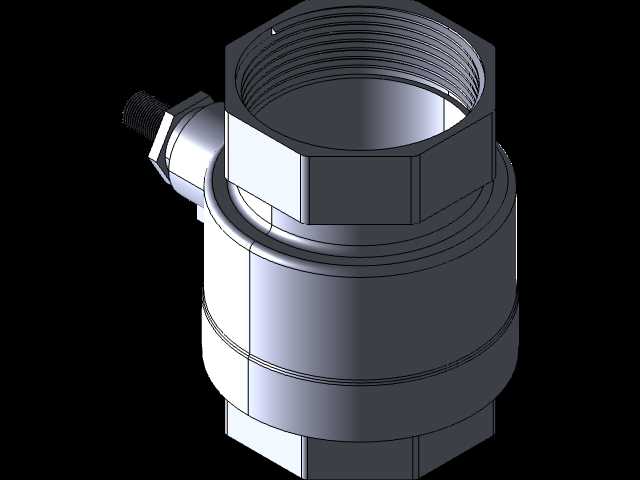

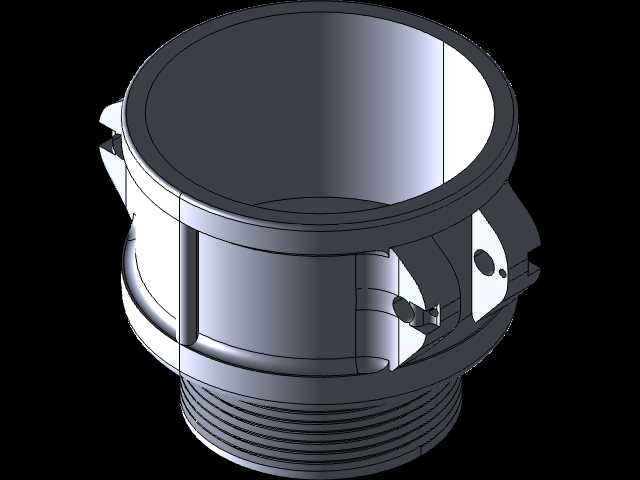

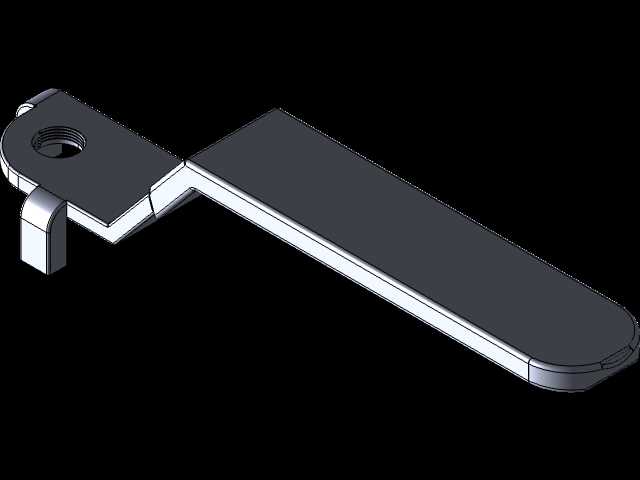

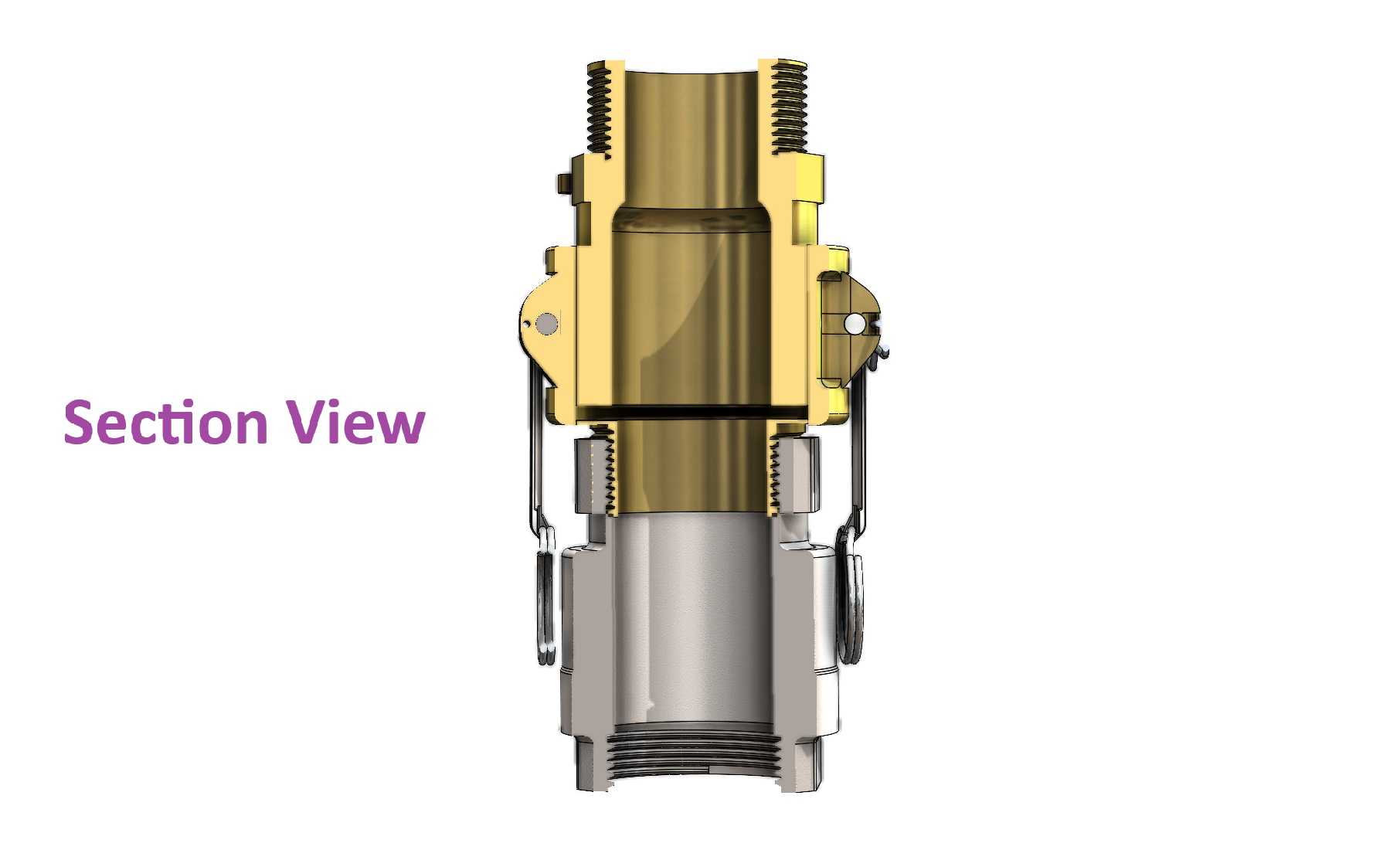

从功能特性上看，阀体采用分体式组合结构，介质流通侧为黄铜锻造成型，抗锈蚀能力适配水基介质、低压液压油、压缩空气等常见工业流体，操作侧的阀杆密封采用多层复合填料，常温工况下长期使用不会出现阀位渗漏；手柄为加长杠杆式冲压钢件，表面做黑色喷塑处理，操作时握持力臂足够，开关阀位的90度行程两端都设有限位挡块，能避免操作过位导致的密封面磨损，手柄根部带有阀位指示平面，现场巡检时一眼就能判断阀门的通断状态，不用凑近阀体看标识。快接端采用凸轮锁紧式结构，对接时只需将公头插入接口，扳动两侧的锁扣就能完成密封锁紧，接口内置的丁腈橡胶密封圈能在16bar工作压力下保持零渗漏，锁扣上的弹簧卡销能防止管路受拉扯时意外脱开，适配同规格的标准公头快接接头，不用额外定制转接件。

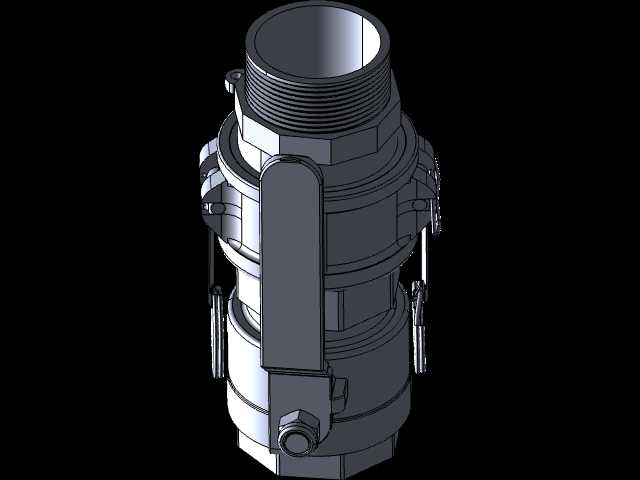

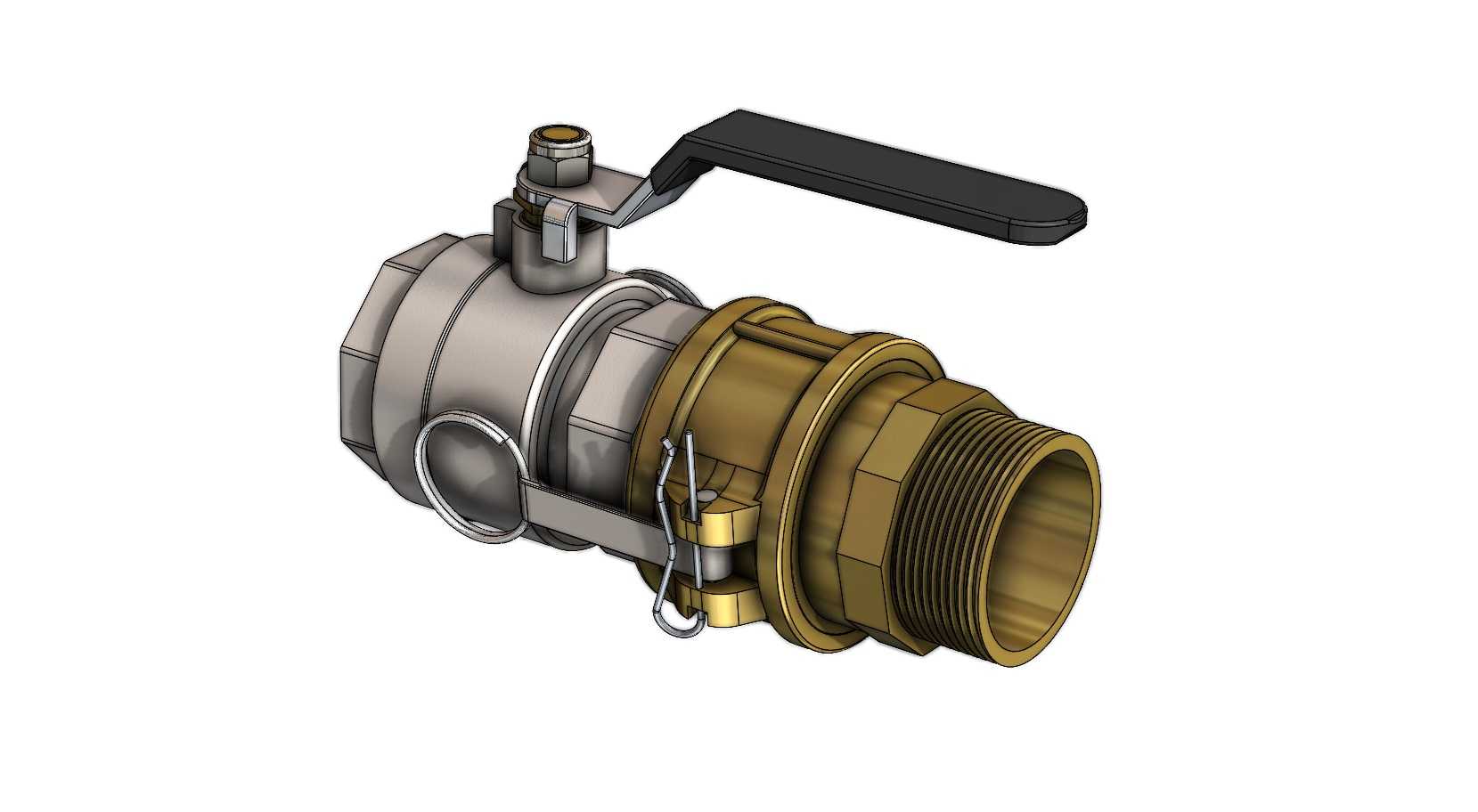

做这个结构的三维建模时，首先要理清各零件的装配约束关系：阀球和阀杆的配合间隙要控制在0.02-0.05mm之间，既要保证阀球转动灵活，又不能让间隙过大导致密封垫偏磨；快接端的凸轮锁扣转动轴位置要反复校核，保证锁扣扳到锁紧位时能有足够的压紧量，同时不会出现过死点导致无法解锁的问题。建模过程中要重点处理几个容易出问题的特征：外螺纹部分要按照国标55度密封管螺纹的参数绘制牙型，不能用简化的贴图代替，否则后续出工程图或者做装配干涉检查时会出现误差；阀体内腔的流通孔要和阀球的通孔保持同轴，装配后要做全局干涉检查，确保阀球转动全程不会和阀体内壁、密封座发生剐蹭；手柄的弯折角度要符合人体工程学，操作时手柄和阀体之间要留够20mm以上的手指操作空间，避免开关阀时夹手。

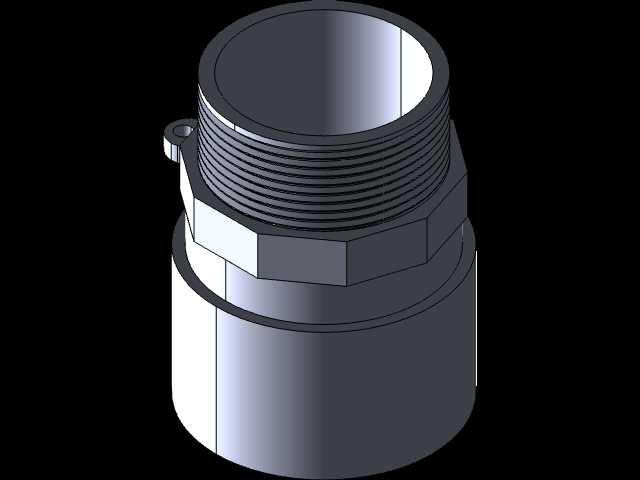

安装边界方面，这款阀门的螺纹端为外螺纹设计，适配同规格的内螺纹管路接口，安装时螺纹端的拧紧力矩要控制在合理范围，黄铜材质的阀体强度不如铸钢，力矩过大容易导致螺纹开裂；快接端对接前要检查公头端面的密封圈是否完好，不能有泥沙、铁屑等杂物卡在密封面上，否则会导致锁紧后渗漏；阀门安装位置要预留足够的手柄操作空间，手柄转动90度的范围内不能有其他管路或结构件遮挡，否则会导致阀门无法完全开关；整体安装后要做1.5倍工作压力的密封性测试，分别在全开、全关两个阀位保压5分钟，检查各密封面、接头位置没有渗漏才能投入使用。日常维护时，每半年要给阀杆位置加注少量润滑脂，保证阀杆转动灵活，长期不用的管路要把阀门置于半开位置，避免密封垫长期受压产生永久变形。
