工业管路切换式压力调节阀结构设计

在炼油厂常减压蒸馏、催化裂化装置的工艺管线上，石化厂油气输送、介质分配的管段中，这类切换式调压阀是保障管路压力稳定、实现不同管路回路快速切换的核心元件，日常也会应用在商用燃气调压站、工业制造车间的压缩空气分配管路、油气回收系统的分支管路上，用来替代需要多个截止阀+调压阀组合才能实现的压力调控与回路切换功能，减少管路接头数量，降低介质泄漏风险。从实际使用场景来看，这类阀件通常安装在介质流向需要切换、同时下游压力需要稳定控制的节点，比如炼油装置中不同反应器的进料支路切换，或是油气回收系统中吸附罐与脱附罐的管路切换，既要保证切换过程中不会出现压力骤变冲击下游设备，也要保证调压精度满足工艺要求，避免压力波动导致的工艺参数偏移。

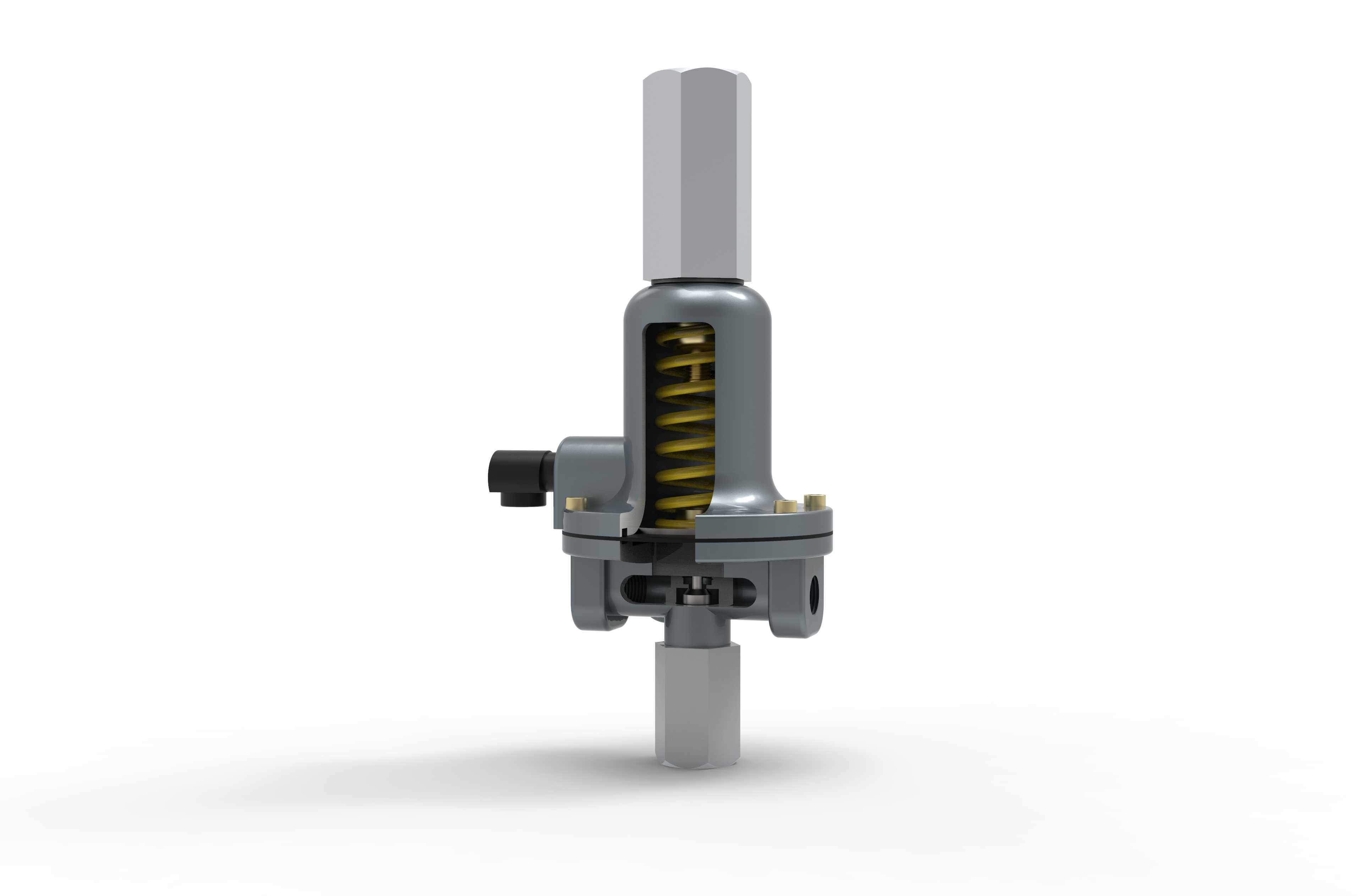

从功能特性上看，这款阀件集成了压力调节与通路切换两个核心功能，顶部的六方结构是手动调节的操作端，通过旋转该部位可以调整内部弹簧的预紧力，从而改变阀瓣的开启压力阈值，实现下游输出压力的稳定控制；侧部伸出的短轴结构是通路切换的操作端，通过旋转该轴可以改变内部流道的连通状态，实现不同进出口之间的通路切换，不需要额外在管路上加装切换球阀，大幅缩减了阀组的安装空间。阀体下部的法兰盘是安装定位的核心结构，法兰上均匀分布的螺栓孔用来和管路法兰对接，保证连接强度满足中低压管路的承压要求，阀体侧面的多个接口对应不同的管路连接端，可根据实际管路走向选择对应的接口接入，适配不同的管路布局需求。

在设计思路上，这款阀件采用了上部调压、中部导流、下部安装的分层结构，将调压弹簧、阀瓣等调压核心部件布置在阀体上部的圆柱腔体内，既可以避免介质直接冲刷弹簧导致的腐蚀失效，也方便后期维护时直接拆卸上部端盖更换弹簧或密封件，不需要将整个阀体从管路上拆下。切换流道设计在阀体中部的腔体内，通过旋转阀芯改变流道对正位置实现通路切换，阀芯与阀体之间采用软密封+硬密封组合的密封结构，软密封层保证低压状态下的密封性能，硬密封基底承受介质冲刷与高压载荷，避免长期使用后密封面磨损导致的内漏。下部的连接法兰与阀体采用一体化铸造结构，减少了焊接连接带来的应力集中问题，同时法兰密封面采用凸面设计，适配常用的非金属平垫片或缠绕垫片，满足不同温度、不同介质工况的密封需求。

从安装边界与尺寸适配角度来看，这款阀件的上部调节端六方对边尺寸适配常用的开口扳手操作空间，安装时需要在阀件上方预留至少150mm的操作空间，方便后期进行压力调节操作；侧部切换操作端需要预留足够的扳手转动空间，避免操作时与周边管路或支架发生干涉。下部法兰的螺栓孔分布圆直径、法兰厚度均符合常用的中低压管路法兰标准，可直接与同压力等级的管路法兰对接，不需要额外加工过渡连接件。阀体侧面的接口采用内螺纹或法兰连接形式，可根据管路通径选择对应的连接规格，安装时需要注意介质流向与阀体上标注的流向标识一致，避免反向安装导致调压功能失效。在管路布局时，阀件前后需要预留至少3倍管径的直管段，避免介质紊流影响调压精度，同时阀件的安装位置要避开管路应力集中的部位，可通过支架承担阀件重量，避免管路长期承受阀件重力导致的法兰变形泄漏。

在实际选型应用中，这类阀件的调压范围需要匹配上下游的压力差，切换操作的扭矩要适配现场手动操作的力度要求，避免操作力过大导致现场人员操作困难，同时内部过流部件的材质要根据介质的腐蚀性、温度等级选择，比如含硫油气工况需要选用抗硫材质，高温工况需要选用耐高温的密封件与弹簧材质，保证阀件在设计寿命周期内稳定运行。建模过程中需要重点关注内部流道的顺滑过渡，避免出现直角拐点导致的介质紊流与冲蚀，同时密封面的配合公差要控制在合理范围内，过松会导致内漏，过紧会导致切换操作扭矩过大、调压不灵敏，各运动部件之间的间隙要考虑温度变化带来的热胀冷缩量，避免高温工况下出现卡滞问题。
