约翰逊V46AA型气动控制水阀结构

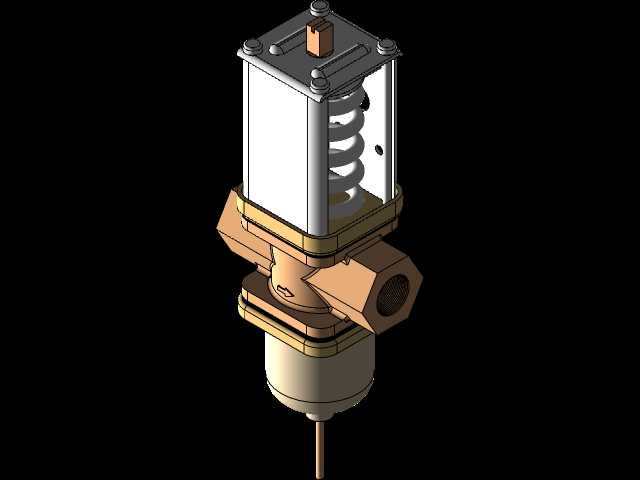

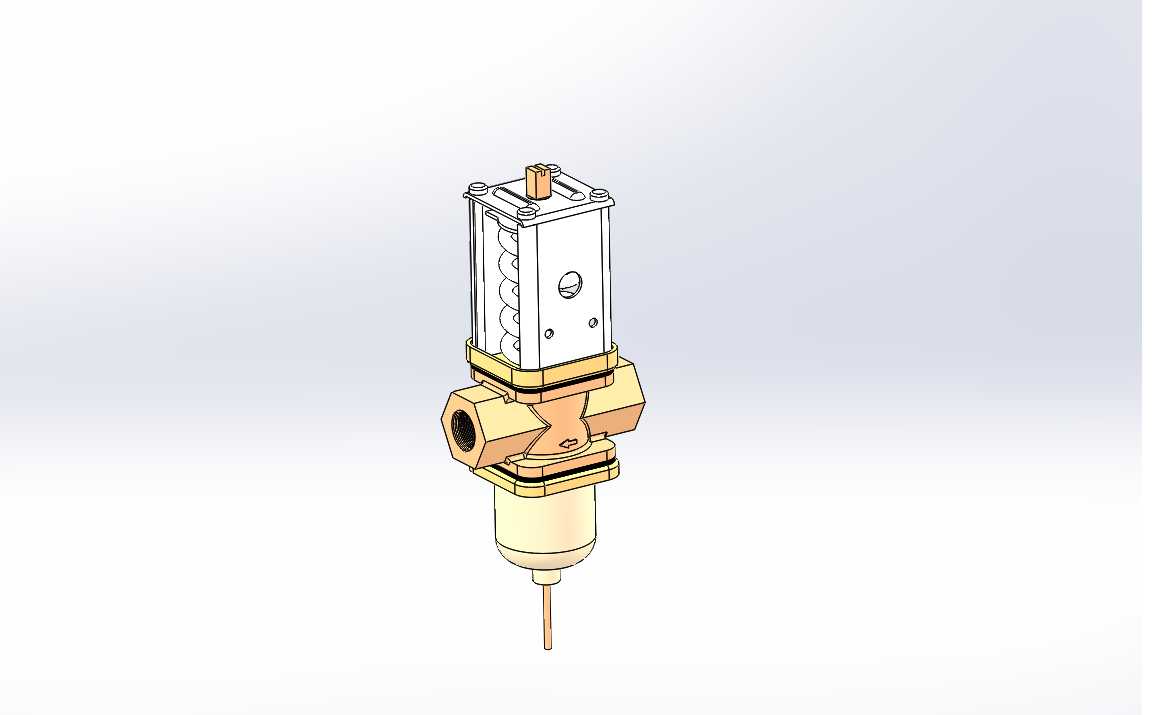

　　这款控制水阀主要面向工业流体管路的通断与流量调节场景，常见于暖通空调水路系统、小型工业设备冷却回路、洁净流体输送管线中，作为执行类阀件接收气动控制信号完成管路开闭动作，相比纯电磁阀更适配有防爆要求、气源配套完善的车间工况，不会因线圈发热影响流体介质温度，也能在频繁启停的工况下保持更长的无故障运行周期。从结构设计来看，上部的驱动腔采用透明可视化壳体设计，日常巡检时可直接观察内部弹簧的复位状态、阀芯的动作行程，无需拆解阀件就能判断卡滞、复位失效类故障，驱动腔四角采用螺栓拉杆锁紧结构，密封垫压合均匀，可承受常规气动控制压力下的腔体内压，不会出现驱动腔漏气导致的阀件动作滞后问题。

　　中部的阀座采用角式流道设计，进出口呈90度布局，相比直通式阀件更适配管路转角位置的安装需求，减少管路弯头的使用数量，降低整个管路的流阻损失，流道内壁做了平滑过渡处理，介质流经时不会产生明显的紊流与冲蚀，可适配清水、低粘度中性流体的输送需求，阀座与上下腔体的连接采用法兰压合密封结构，密封件嵌合在阀座的密封槽内，不会因介质压力波动出现密封件移位渗漏的问题。下部的阀芯推杆采用导向套定位结构，推杆与导向套之间采用低摩擦密封件，既保证推杆上下动作时的同轴度，避免阀芯偏磨导致的内漏问题，也能减少动作阻力，让阀件在额定控制气压下就能完成全行程动作，不会出现动作卡滞、行程不到位的情况。

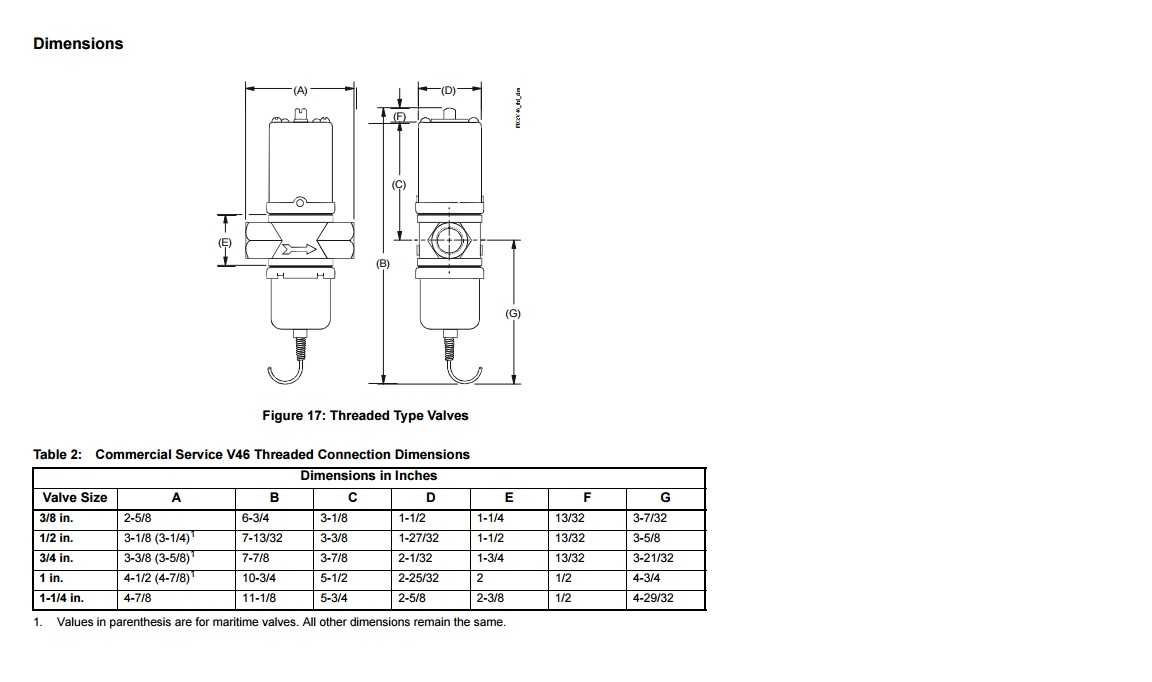

　　从安装边界来看，该阀的进出口为内螺纹连接结构，适配3/8英寸规格的管路连接，安装时不需要额外的焊接工序，仅需通过管螺纹密封带或密封胶就能完成管路对接，整体安装高度适配常规设备旁的管路安装空间，上部驱动腔的控制气接口位于顶部，接气管时不会与周边管路产生干涉，阀件的整体重量较轻，小通径管路安装时不需要额外设置支撑支架，直接通过管路螺纹就能承载阀件自重。设计过程中重点考虑了阀件的动作可靠性，内部弹簧的刚度经过匹配计算，在气源失压时能快速推动阀芯复位，切断管路流体，避免出现介质失控泄漏的问题，弹簧采用防腐镀层处理，即使在潮湿的安装环境下也不会出现锈蚀卡滞的问题，驱动腔的透明壳体采用耐冲击工程塑料材质，不会因轻微磕碰出现壳体开裂，同时能耐受常规工况下的温度变化，不会出现高温变形、低温脆裂的问题。

　　在实际选型应用中，该类阀件常配套在小型冷水机组、水处理设备、机床冷却系统中，作为水路切换的执行元件，相比手动阀可实现远程自动控制，相比大口径调节阀成本更低，适配小流量管路的控制需求，结构拆解维护也较为便捷，松开四角的拉杆螺栓就能分离驱动腔与阀座部分，更换密封件、清理阀座内部杂质时不需要将整个阀件从管路上拆下，能大幅缩短现场维护的停机时间。流道设计时充分考虑了介质的流动特性，阀芯的密封面采用平面密封结构，关闭时密封面压合均匀，可实现零泄漏截断，不会出现长期使用后密封面冲蚀导致的关闭不严问题，阀芯的行程经过优化，全开状态下流通截面与管路通径基本一致，不会产生额外的节流损失，保证管路的设计流量不受阀件影响。
