RS PRO二分之一英寸内螺纹单向止回结构

在民用给排水、小型气动回路、低压液压支路以及轻工流体输送管线中，单向阀是极为常见的流体控制元件，核心作用是限定介质的单向流动路径，避免反向回流引发的设备损坏、介质倒灌、压力失稳等问题，这款1/2英寸规格的内螺纹单向阀，正是针对小通径低压流体场景设计的止回元件，适配公称压力12bar的工作工况，两端采用统一的1/2英寸内螺纹接口，能够直接和同规格的外螺纹管道、接头、设备端口实现螺纹旋接，不需要额外定制转接件，在现场装配、设备改装、管线维修场景中能大幅降低安装复杂度，减少管路连接件的数量，降低潜在的泄漏点。

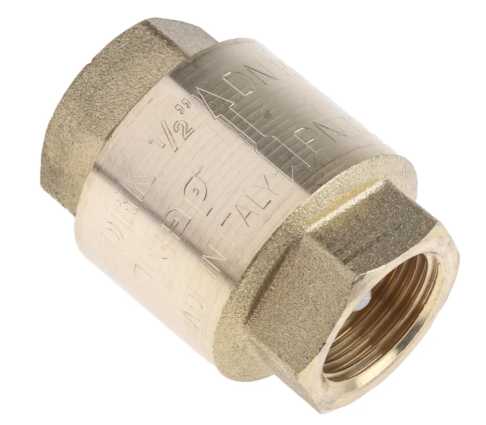

从结构设计来看，这款阀采用一体式黄铜锻压成型的阀体，外轮廓做了六角加工位，刚好适配常规活动扳手的夹持尺寸，安装时不需要专用工装，现场作业人员用普通扳手就能完成拧紧操作，阀体表面的锻压纹理保留了金属加工的原始质感，没有做额外的抛光镀层处理，在保证结构强度的同时控制了加工成本，适配非强腐蚀的水、压缩空气、低压油品等常规介质的输送场景。内部的止回结构采用直通式布局，介质正向流动时依靠流体压力推开内部密封阀芯，流道阻力小，不会造成明显的压力损失；当介质出现反向流动趋势时，阀芯在背压和复位结构的作用下快速贴合密封面，实现即时截止，阻断回流路径，这种结构的响应速度快，在小流量脉动工况下也能可靠工作，不会因为频繁启闭出现密封失效的问题。

在实际选型应用中，这款阀的安装边界需要重点关注：首先是两端螺纹的旋合长度，常规1/2英寸内螺纹的有效旋合深度在12-15mm区间，安装时要匹配对应长度的外螺纹接头，避免旋合过浅导致承压能力不足，或是旋合过深顶到内部阀芯结构，造成阀芯卡滞无法正常启闭；其次是安装方向，阀体表面模压的流向箭头必须和管路内介质的设计流向保持一致，一旦装反会直接阻断管路正常通流，这点在现场装配时很容易被忽略，尤其是在紧凑排布的管线组中，安装前需要提前确认流向标识的朝向，避免后期返工。另外这款阀的工作温度区间要匹配阀体黄铜材质和内部密封件的耐温范围，常规丁腈橡胶密封的版本适配-10℃到90℃的工作温度，不能直接用于高温蒸汽管路，否则会造成密封件老化失效，引发内漏问题。

从三维建模的角度来看，还原这款阀的模型时，首先要精准提取两端内螺纹的参数，1/2英寸管螺纹的牙型、螺距、牙高都要符合对应标准，不能用普通公制螺纹替代，否则在做管路装配干涉检查时会出现匹配错误；其次是阀体外部的六角夹持位的对边尺寸、阀体总长度、两端端口的同轴度都要严格按照实物测绘尺寸还原，保证模型在装配环境中能够和周边的接头、管路、安装空间实现精准匹配，不会出现虚拟装配时的干涉问题。内部的阀芯、复位结构可以根据实际工作原理做简化表达，在不需要做内部流场仿真的场景下，不需要完全还原每一个微小的内部零件细节，只需要保证外部安装尺寸、接口参数、整体外形的准确性，就能满足设备布局设计、管线排布、BOM统计的使用需求。

在不同的应用场景中，这款阀的安装位置也有对应的工程要求：比如在小型供水系统中，单向阀通常安装在水泵出口端，防止停泵时管网内的水倒流回泵腔，造成水泵反转、水锤冲击等问题；在气动控制回路中，这类小型单向阀常安装在气缸的进气支路上，防止压缩空气反向回流导致气缸位置漂移，保证执行元件的动作稳定性；在小型液压润滑系统中，它可以安装在润滑脂的输送支路上，避免润滑脂反向回流造成供油压力不足，保证润滑点的供油量稳定。不管是哪种应用场景，这款阀的直通式结构都能保证较小的安装空间占用，相比角式单向阀，它不需要改变管路走向，能够直接串接在直管线段上，在空间紧凑的设备内部布局时更有优势。

另外在做管路系统的三维布局时，还要考虑这款阀的维护空间，因为六角夹持位需要预留扳手的操作空间，安装位置不能紧贴设备壁板或是其他管路元件，要留出至少能让扳手正常转动的操作间隙，否则后期维护拆卸时会出现无法下扳手的问题，这点很多新手设计人员在做虚拟装配时容易忽略，只考虑了元件本身的安装位置，没有预留操作维护空间，导致实际装配后后期维护难度大幅提升。同时这款阀的重量较轻，黄铜材质的1/2英寸直通单向阀整体重量不到200g，在小通径管路上安装时不需要额外做支撑固定，依靠管路螺纹的连接强度就可以可靠固定，不会因为自身重量造成管路接头的额外负载，这也是这类小型黄铜阀在轻工、民用、小型工业设备中被广泛应用的原因之一。
