家用给排水管路手动控制PVC球阀结构

　　这款球阀的设计定位是民用家装给排水管路的通断控制场景，在日常家装水路改造、户内供水支路管控、小型园艺灌溉管路布设这类场景里，这类球阀是最常用的流体控制元件，相比闸阀、截止阀，它的通径阻力更小，全开状态下几乎没有额外的流阻损失，对于家用供水这种压力不高、流量需求稳定的场景适配性极强。从结构设计来看，整体采用直通式等径流道设计，阀体两端的承插接口直接匹配常规家装PVC给水管的外径尺寸，安装时不需要额外的转接头件，涂覆专用PVC粘接剂后即可完成对接，接口的密封锥度做了1.5度的微锥设计，粘接后胶层填充均匀，不会出现粘接偏斜导致的渗漏问题。

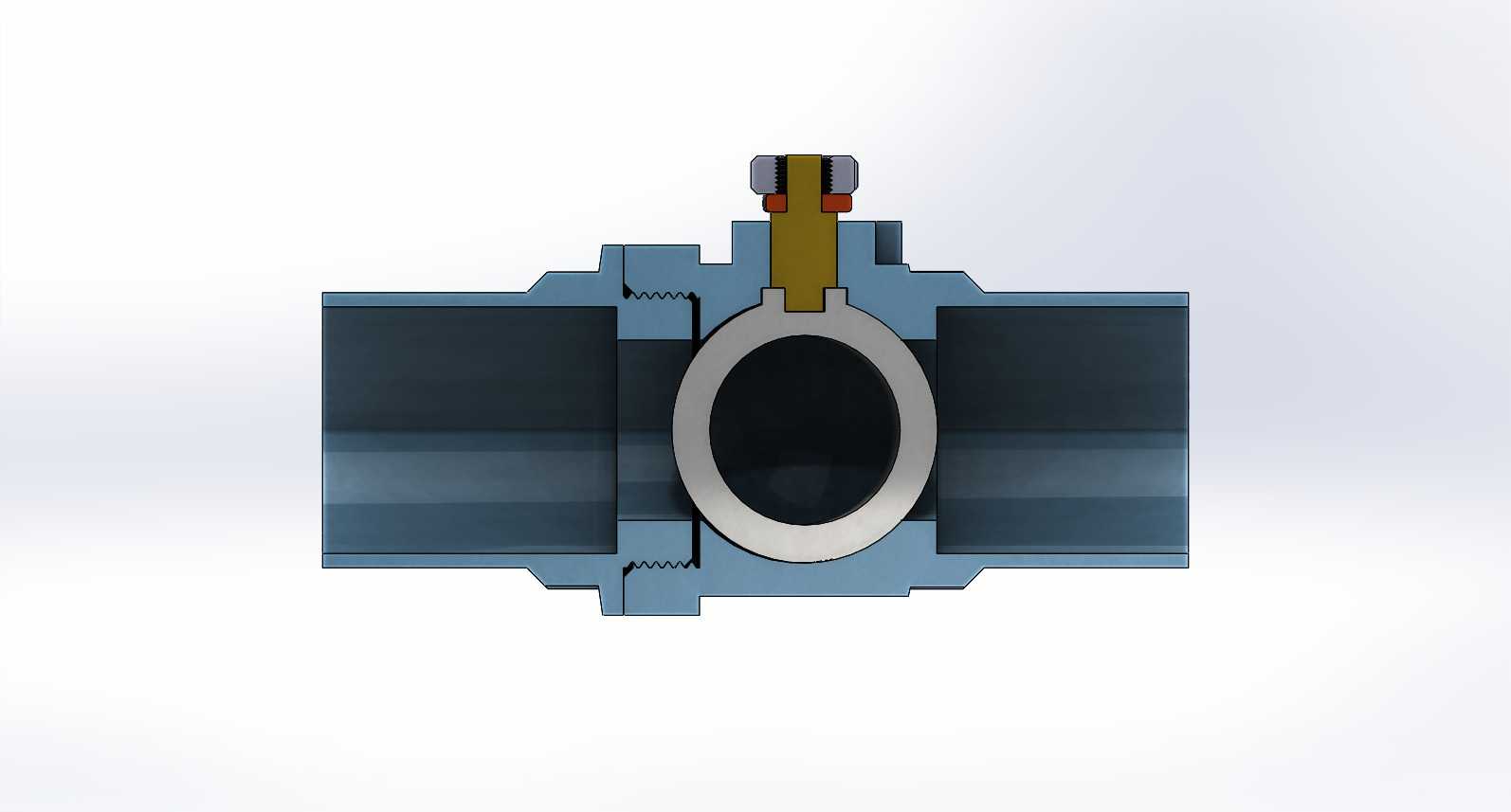

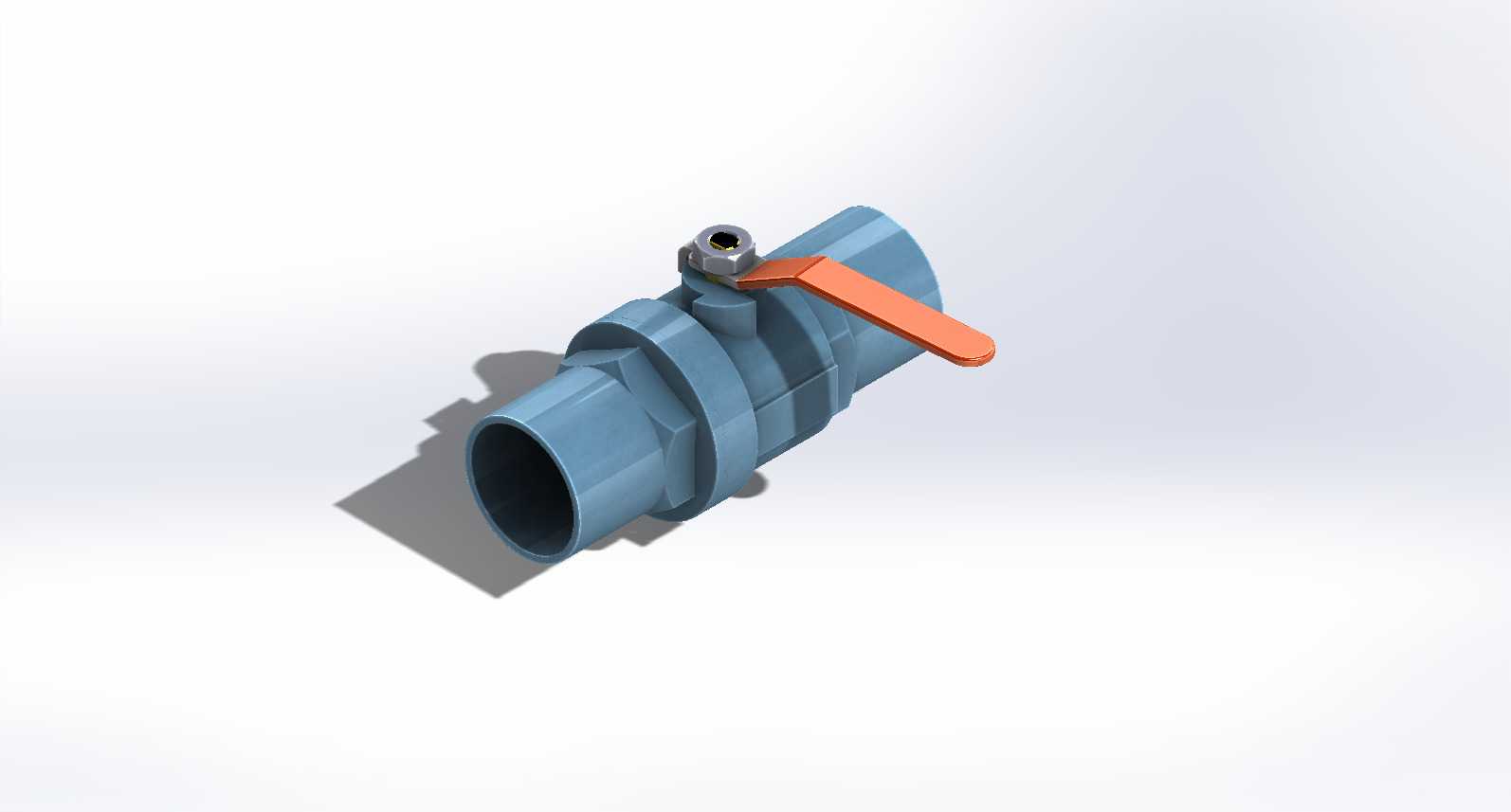

　　操作端采用扁平式加长手柄，手柄的转动角度限位做在阀体上端的阀盖位置，手柄转动90度即可完成全开全关的状态切换，手柄表面做了防滑的棱边处理，即使手上沾有水渍或者少量油污，也能轻松扳动，不会出现打滑的情况，手柄的长度经过力矩核算，普通成年人不需要借助额外工具就能完成操作，同时不会因为力矩过大导致阀杆密封件被过度挤压磨损。球体部分采用整球加工，流道孔和阀体通径完全一致，没有缩径设计，水流通过时不会产生紊流和额外的压力损失，对于家用供水这种对水压稳定性有要求的场景，能有效避免阀件位置产生的水流噪音。

　　阀杆的密封采用两道O型圈结构，上下两道密封分别承受阀杆径向的不同压力区间，即使长期使用出现轻微的密封磨损，只需要适度拧紧阀盖的压合螺母就能补偿密封压缩量，不需要整体更换阀件，后期维护成本极低。阀体的壁厚按照1.6MPa的公称压力设计，完全满足家用供水0.3-0.6MPa的常规工作压力区间，同时能承受短时的水锤冲击，不会出现阀体开裂的问题。安装边界方面，这款球阀的整体轴向长度比同规格金属球阀短30%左右，在狭小的管路安装空间里，比如橱柜下方的进水支路、卫生间吊顶内的供水管路，不需要预留过大的操作空间，手柄转动时不会和周边的墙体、其他管件产生干涉，手柄的安装方向可以在阀件粘接固定前调整到最便于操作的角度，适配不同的安装朝向需求。

　　在实际使用场景里，这类球阀常被安装在入户水表后端、热水器进出水口、各个用水支路的前端，当需要对局部管路进行检修时，只需要关闭对应位置的球阀，就可以排空局部管路的存水进行作业，不需要关闭整户的总进水阀，大幅提升家装水路维护的便利性。设计过程中特意优化了球体和阀座的配合间隙，在保证密封性能的前提下，降低了操作力矩，即使是使用多年的旧阀，也不会出现扳动费力的情况，阀座采用耐磨的密封材质，长期浸泡在常温自来水中不会出现材质老化、硬化的问题，正常使用场景下的密封寿命可以达到十年以上。阀体外部的加强筋沿着流体方向对称布置，既提升了阀体整体的结构强度，又不会在阀体表面形成容易积留污渍的凹槽，日常清洁打理非常方便，整体外观的蓝色调也和常规家装PVC给水管的颜色保持一致，安装后视觉协调性更好。
