三英寸法兰连接式工业球阀结构设计

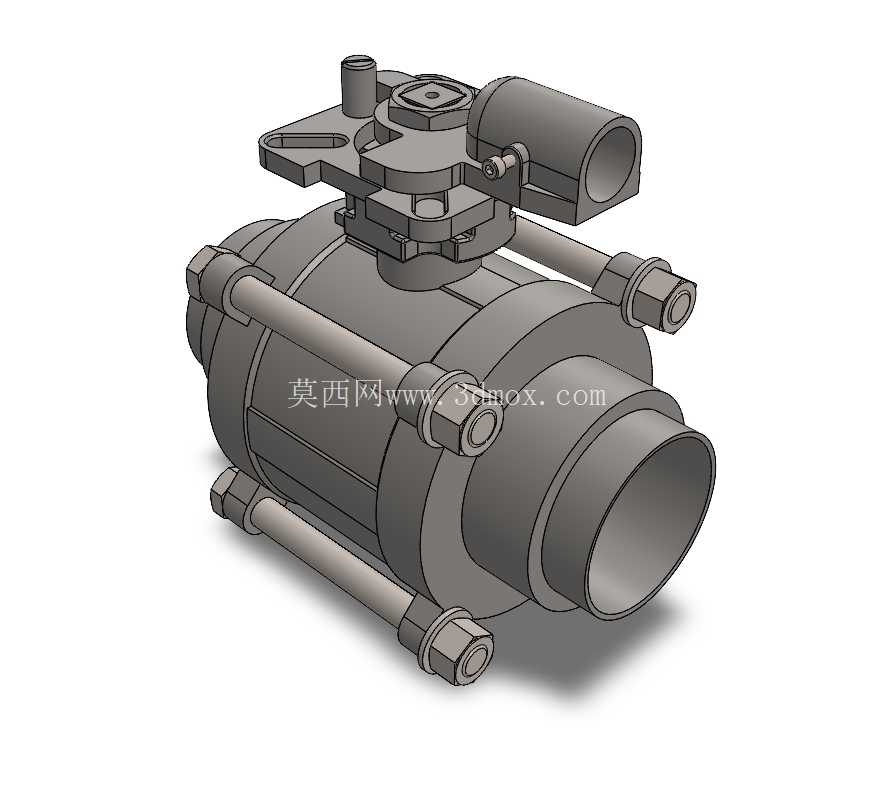

　　从结构设计逻辑来看，这款球阀采用了两片式阀体结构，通过四根均布的长螺栓将左右阀体拉紧固定，相比三片式结构，它的密封点更少，在中低压工况下的密封可靠性更高，阀体两端采用对焊连接接口，安装时可以直接与同通径的无缝钢管焊接固定，焊接后整体管路的结构强度更高，不存在法兰连接的垫片老化泄漏风险，适合长期固定安装、不需要频繁拆卸维护的管路场景。顶部的执行机构安装接口采用标准ISO5211连接尺寸，可以直接适配气动执行器、电动执行器或者手动涡轮头，不需要额外加工转接法兰，现场改造升级的时候可以直接替换原有手动操作结构，不需要对阀体进行二次加工。这款三英寸通径的球阀，核心应用场景集中在化工流体输送、市政给排水主管路、中型工业循环水系统以及洁净气体输送管网中，作为管路通断控制的核心执行部件，它的核心作用是在管路系统中实现介质的快速截断与导通，相比同通径的闸阀、截止阀，它的流阻更低，全开状态下介质流通通道与管道内径几乎一致，不会出现明显的介质压损，也不容易在阀腔内部残留输送介质，尤其适合输送带有微小固体颗粒的浆料、高粘度流体以及需要定期通球扫线的长输管线支路。

　　阀杆部分采用了防飞出结构设计，即使在阀腔内部出现异常压力升高的情况，阀杆也不会被内部压力顶出造成介质泄漏，阀杆与阀体接触的位置设置了多重填料密封，分别适配不同温度等级的密封填料，可以根据实际输送介质的温度、腐蚀特性更换对应的填料材质，不需要改动整体阀体结构。球体部分采用了固定球结构设计，相比浮动球结构，三英寸通径下固定球的操作扭矩更小，因为球体上下都有固定的支撑轴，介质压力不会把球体紧紧压在出口侧的阀座上，即使在高压差工况下，手动操作也不需要太大的力，同时阀座采用了弹性加载结构，在长期使用出现磨损之后，弹性组件可以自动补偿密封面的磨损量，延长阀门的整体使用寿命，不需要频繁拆解更换阀座。

　　从安装边界尺寸来看，这款球阀的结构长度符合ASME B16.10标准中三英寸Class150等级球阀的尺寸要求，安装时不需要调整原有管路的预留间距，可以直接替换同参数等级的同类型球阀，阀体顶部的操作手柄采用了带定位块的结构，手柄的方向与球体通道方向一致，现场操作人员可以直接通过手柄的位置判断阀门的开关状态，定位块可以将阀门的行程限制在0到90度的范围内，避免操作时旋转过度造成密封面的损伤。在实际选型应用中，这款球阀的通径可以满足每小时几十立方米的流体输送需求，适合DN80管径的主支路控制，阀体外部的连接螺栓采用了外六角结构，现场维护时可以使用普通的开口扳手进行拆装，不需要特殊的专用工具，阀腔底部设置了泄压孔结构，当阀门处于关闭状态时，阀腔内部因为温度升高出现介质膨胀升压的情况，可以通过泄压孔自动将压力泄放到上游侧，避免阀腔长期超压造成密封件损坏或者阀体变形。

　　在建模过程中，所有的配合尺寸都按照实际加工公差进行了预留，比如阀体与阀座的配合间隙、阀杆与填料函的间隙、螺栓连接的孔位公差都符合机械设计手册的对应要求，每一个零件都可以直接导出工程图用于生产加工，不存在干涉或者无法装配的结构问题，比如球体与阀座的密封面配合宽度、阀杆的抗扭强度都经过了对应的强度校核，在额定压力工况下不会出现阀杆扭断或者密封面压溃的问题。另外这款球阀的手柄部分还预留了锁孔位置，在现场需要锁定阀门开关状态的时候，可以直接挂装安全挂锁，避免无关人员误操作造成生产安全事故，这一点在化工生产、市政管网的现场管理中非常实用，很多同类型阀门经常忽略这个细节，导致现场管理时需要额外加装锁具附件，不仅影响美观也增加了安装成本。整体结构没有冗余的设计，所有的零件都承担对应的功能，没有多余的装饰性结构，完全按照工业现场的实际使用需求进行设计，不管是用于新管路的设计选型参考，还是用于阀门类产品的结构教学，都可以直接参考这个模型的结构尺寸进行调整，不同压力等级的同通径球阀只需要调整阀体壁厚、螺栓规格以及阀座的密封压力参数就可以衍生出对应的型号，整体结构的通用性很强。
