灌装机用液压缸式喷油注射部件结构

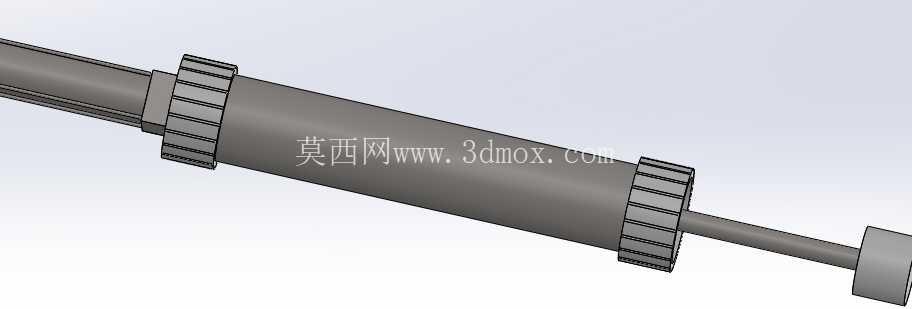

　　在食品、日化、医药行业的定量灌装生产线中，这类缸式注射执行部件是决定灌装精度与运行稳定性的核心元件，区别于常压自流灌装的结构，该类部件依靠缸内柱塞的定行程位移实现流体的精准计量与高压注入，适配高粘度酱料、膏霜、药剂等自流性差的物料灌装场景，能避免灌装过程中的滴漏、计量偏差问题，在小剂量高精度灌装工位的替换率常年居高不下。从结构设计逻辑来看，该部件采用同轴双层缸体布局，上部为驱动端连接腔，预留的法兰边带周向均布的防滑齿结构，既可以满足手动微调行程时的旋转施力需求，也能适配自动化产线的快装卡盘对接，无需额外加工定位孔即可完成周向固定，减少安装时的配做工序。

　　下部为柱塞执行腔，外露的柱塞杆采用硬质合金表面处理，配合缸体内壁的珩磨精度，将往复运动的配合间隙控制在微米级，既可以减少高压注射时的内泄漏，也能降低长期往复运行的磨损量，延长部件的免维护周期。上下缸体衔接处的限位法兰承担了行程限位与安装定位的双重作用，法兰厚度经过强度校核，能承受柱塞快速往复时的轴向冲击载荷，避免长期运行出现法兰变形导致的行程偏移问题。从安装边界来看，该部件的上部驱动端外径统一适配行业通用的30mm安装卡盘规格，下部柱塞端的安装基准面到顶端驱动接口的总长度控制在120mm区间，柱塞的有效工作行程为40mm，单行程额定注射量可覆盖5ml-20ml的区间，安装时仅需保证下部柱塞与灌装头的同轴度误差不超过0.02mm，即可避免运行过程中出现柱塞偏磨、密封件提前损坏的问题。

　　在实际产线应用中，该部件可以直接替换同规格的气动注射缸，不需要改动原有安装支架的孔位，上部的注油接口采用标准内螺纹连接，可兼容常规的液压供油管路，周向的齿状结构还可以搭配行程检测传感器，通过识别齿位变化实现柱塞位置的实时反馈，将灌装计量误差控制在0.5%以内，满足医药类产品的灌装精度要求。设计过程中特意将密封件的安装槽设置在可拆卸的端盖位置，日常维护更换密封件时不需要将整个缸体从设备上拆除，仅需拆下下端盖即可完成密封件替换，大幅缩短产线的停机维护时间。缸体外部没有多余的凸起结构，表面做哑光硬质氧化处理，既可以抵抗灌装车间常见的清洗剂腐蚀，也不容易附着物料残留，日常清洁时仅需擦拭表面即可满足卫生级生产要求。

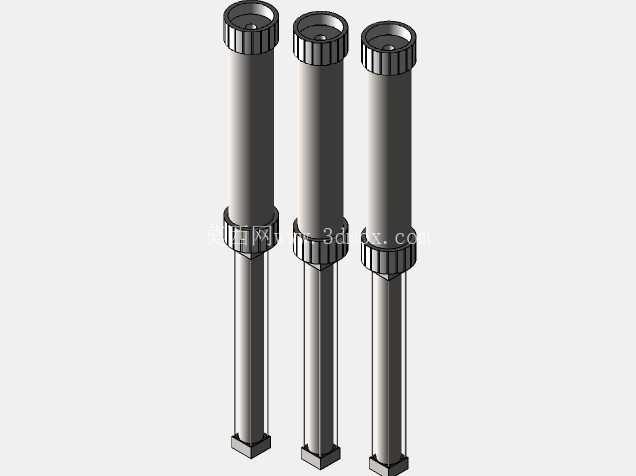

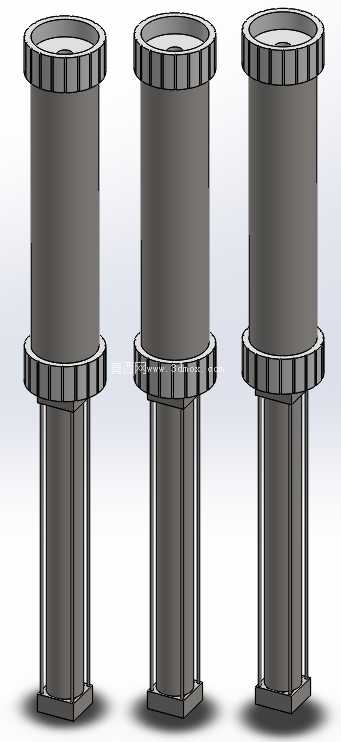

　　三个同规格部件并排布置的结构，也适配多头灌装机的工位布局，相邻部件的中心距预留了足够的管路安装空间，不会出现管路干涉的问题，在多列并行灌装产线中可以直接成组安装，不需要单独调整每个部件的安装位置。柱塞的下端面做了平切处理，注射行程到下止点时可以将缸内残留的物料完全推出，减少物料在缸内的积存，避免不同批次物料切换时出现交叉污染的问题，适配多品类小批量的柔性灌装生产需求。
