通风系统用螺旋风管配套管件组

在商用建筑通风、工业除尘、废气输送等场景中，螺旋风管的管路转向、分支、加固及末端防护一直是管路系统搭建的核心环节，这套螺旋风管配套管件组，正是针对300mm、350mm两种主流管径的螺旋风管系统做的全配套设计，覆盖了管路布设中绝大多数的节点需求。

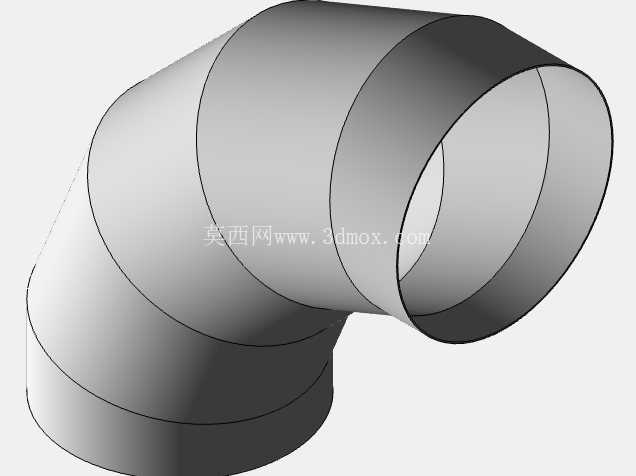

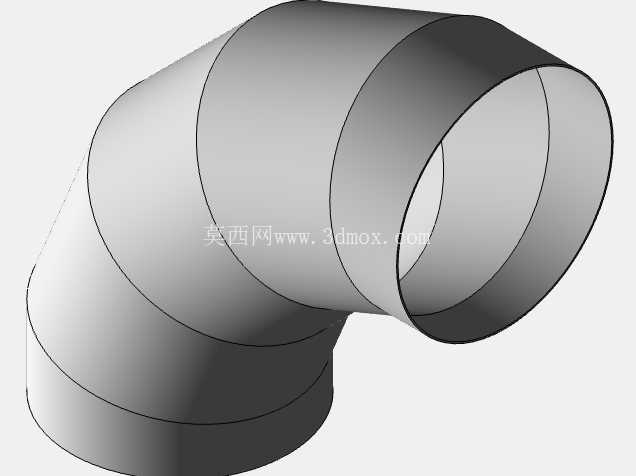

从实际工程落地的角度看，现场管路布设很少有全程直走的情况，90度弯头是转向节点最常用的部件，这套管件里的两款90度弯头分别匹配300mm和350mm管径，弯头采用多段斜接的虾米弯结构，每一段的接缝都做了贴合螺旋风管咬合工艺的适配设计，安装时可以直接和同管径的螺旋风管端面对接，不需要额外做变径转接，弯头的弯曲半径参考了通风管路的常规阻力设计要求，既不会因为弯曲半径过小造成风阻陡增、产生额外风噪，也不会因为弯曲半径过大占用过多安装空间，在吊顶内、设备旁这类空间局促的布设场景里，能很好地平衡通风效率和空间占用的矛盾。

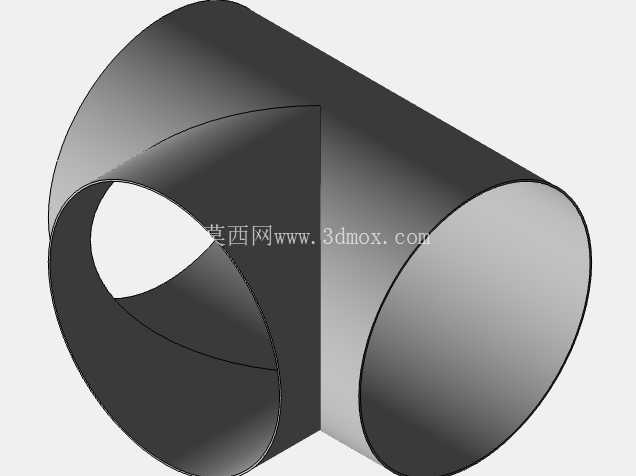

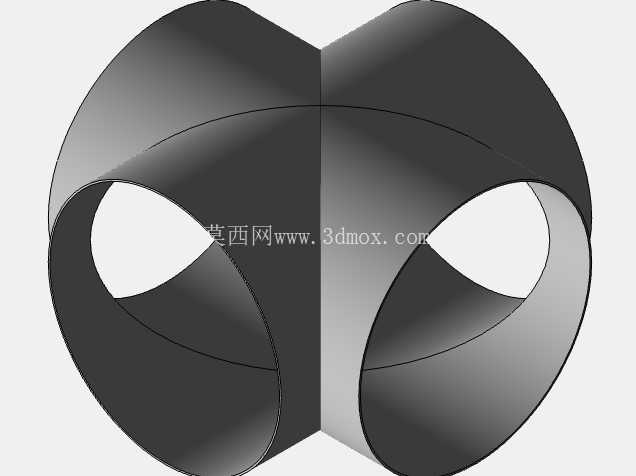

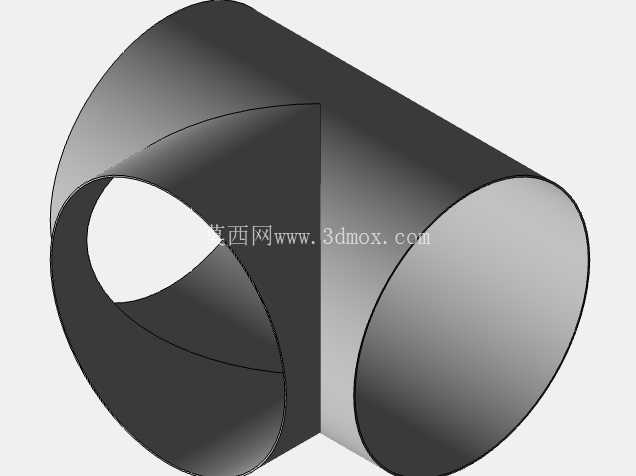

管路分支是通风系统里另一个高频需求，这套管件里包含了对应两个管径的十字三通和普通三通，十字三通适用于一根主风管同时向四个方向做等径分支的场景，比如厂房大区域均匀送风的主节点，普通三通则适用于主路加单支路的常规分支场景，所有三通的接口都做了和螺旋风管匹配的承插式边界设计，接口处预留了抱箍安装的余量，现场安装时不需要额外裁切端面，直接对齐后用抱箍锁紧就能达到密封要求，避免了现场加工三通容易出现的角度偏差、接缝漏风的问题。

考虑到大管径螺旋风管在长距离布设、尤其是吊装场景下容易出现管壁变形、接缝开裂的问题，这套管件里配套了H型加强筋，加强筋的弧度完全贴合对应管径的风管外壁，安装时可以通过铆钉或者抱箍固定在风管的易变形段，比如长跨距吊装的中间位置、风机进出口的振动段，能有效提升风管的结构刚度，减少风压波动或者设备振动带来的风管形变，延长整套管路的使用寿命。

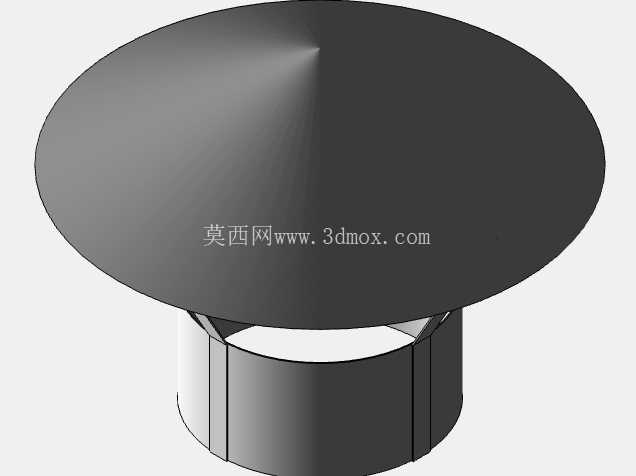

整套管件的末端还配套了防雨帽，主要用于室外伸出屋面或者外墙的风管末端，防雨帽的罩体直径比风管管径大出足够的余量，边缘做了向下的折边设计，既能保证排风、新风进气的通畅，又能避免雨水顺着风管倒灌进室内或者设备内部，防雨帽的安装接口同样和对应管径的螺旋风管适配，不需要额外做转接件就能直接固定。

在建模逻辑上，所有管件都严格遵循螺旋风管的通用安装尺寸规范，每个部件的接口同轴度、端面平面度都做了参数化约束，不管是用来做管路系统的方案排布、施工前的碰撞检查，还是直接导出加工图纸做预制加工，都能直接复用模型参数，不需要二次调整尺寸。不同管件之间的安装边界也做了适配验证，比如弯头和三通对接、三通和直段风管加加强筋的组合，都不会出现安装干涉，在BIM建模、施工交底的场景里，这套模型可以直接调入风管系统装配，快速完成整套通风管路的搭建，减少建模人员重复绘制标准管件的工作量。

从实际使用的反馈来看，这类标准化的配套管件能大幅减少现场加工的工作量，传统现场加工虾米弯、三通往往需要人工放样、裁切、咬合，精度差、效率低，还容易出现漏风的问题，而基于这类标准化模型预制的管件，加工精度高，安装速度快，后期维护更换也能直接匹配同规格的备件，尤其适合大型商业体、工业厂房这类通风管路规模大、施工周期紧的项目。
